Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 4 Дата: 17.05.2021

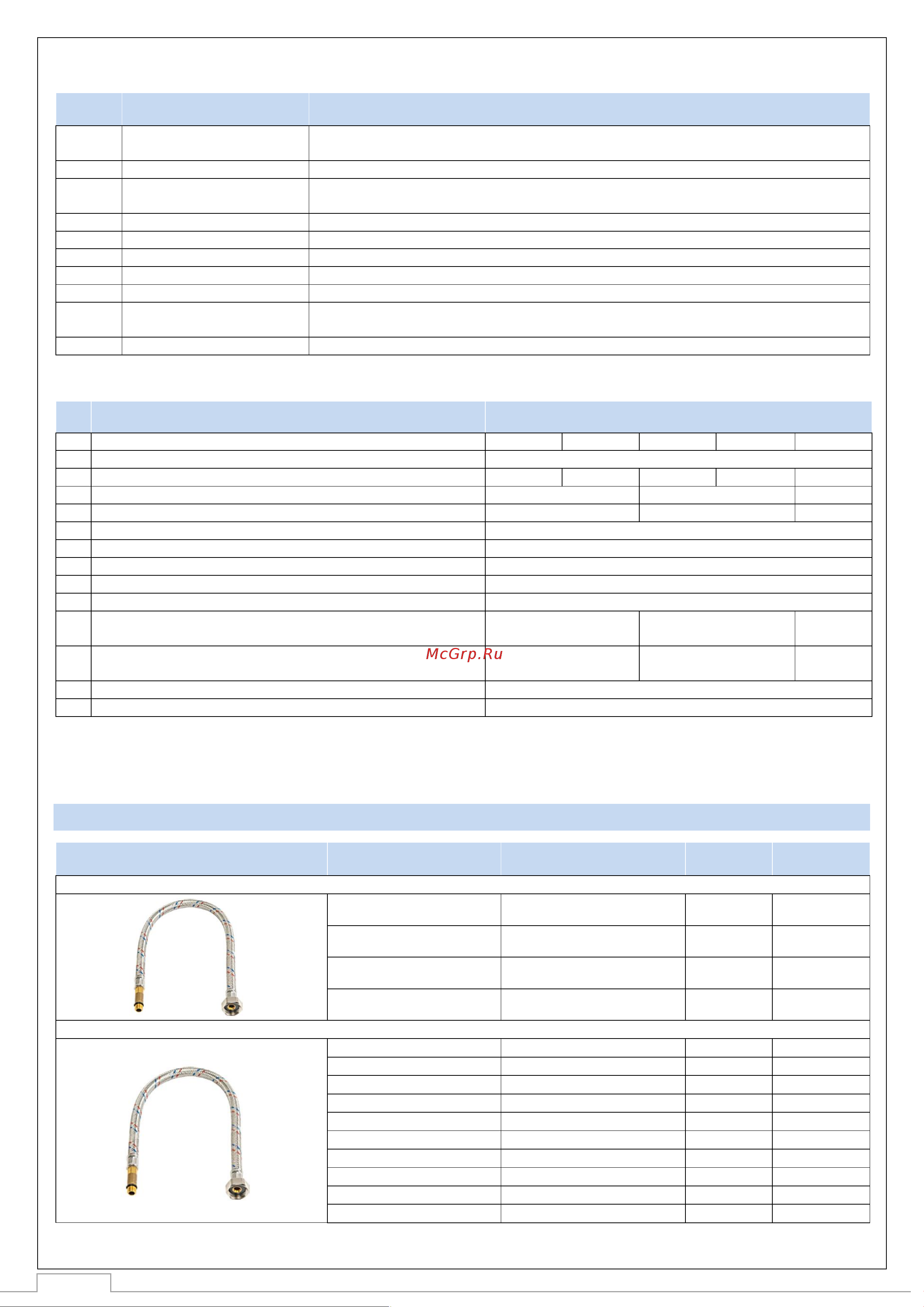

3
№ ПОЗ
НАИМЕНОВАНИЕ
МАТЕРИАЛ
1
Накидная гайка
Латунь CW 617 N UNI-EN 12165:2016 (никелированная)
Сталь оцинкованная (см. таблицу с номенклатурой, артикулы обозначены звездочкой*)
2
Прокладка
EPDM (входит в комплекте к подводке диаметром до 1”)
3
Ниппель
Латунь CW 617 N UNI-EN 12165:2016
Сталь оцинкованная (см. таблицу с номенклатурой, артикулы обозначены звездочкой*)
4
Обжимная гильза
для DN8 сталь inox AISI 304, для DN18-32 алюминий
5
Оплетка
для DN8 сталь inox (нержавейка), для DN18-32 сталь оцинкованная
6
Шланг
EPDM (пищевой)
7
Уплотнительное кольцо
EPDM
8
Штуцер М10
Латунь CW 614 N – DW UNI EN 12164:2016
9
Штуцер с наружной резьбой
Латунь CW 617 N UNI-EN 12165:2016
Сталь оцинкованная (см. таблицу с номенклатурой, артикулы обозначены звездочкой*)
10
Штуцер угловой
Медь Cu (никелированная)
3.2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
№
НАИМЕНОВАНИЕ
ЗНАЧЕНИЕ
1
1
2
3
4
5
2
См. номенклатуру
3
18
35
-
-
-
4
8,5/11
2)
19/25
3)
; 32/40
5)
25,5/32
4)
5
6,2
2)
15
3)
; 27
5)
21
4)
6
См. номенклатуру
7
Вода
8
Для DN32 до 6, остальные до 10
9
20
10
Для DN 8 от 1 до 70, остальные до 110 (кратковременно)
11
28
2)
200
3)
; 490
5)
280
4)
48
2)
104
3)
; 168
5)
132
4)
12
10
13
От -50 до + 50
1) См. номенклатуру;
2) Для подводок с резьбой 3/8” и 1/2”;
3) Для подводок с резьбой 3/4”;
4) Для подводок с резьбой 1”;
5) Для подводок с резьбой 1 1/4”.
4. НОМЕНКЛАТУРА И ГАБАРИТНЫЕ РАЗМЕРЫ
ЭСКИЗ
АРТИКУЛ
РАЗМЕР РЕЗЬБЫ ШТУЦЕРОВ
ДЛИНА, ММ
МАССА, КГ
1. ПОДВОДКА ДЛЯ ПОДКЛЮЧЕНИЯ БЫТОВОГО СМЕСИТЕЛЯ СО ШТУЦЕРОМ М10 L=18 ММ И ВНУТРЕННЕЙ ТРУБНОЙ РЕЗЬБОЙ (ВР)
SHF-0015-181010
M 10 (18мм) х ВР 3/8”
400
0,075
SHF-0016-181010
M 10 (18мм) х ВР 3/8”
500
0,087
SHF-0025-181015
M 10 (18мм) х ВР 1/2”
400
0,081
SHF-0026-181015
M 10 (18мм) х ВР 1/2”
500
0,093
2. ПОДВОДКА ДЛЯ ПОДКЛЮЧЕНИЯ БЫТОВОГО СМЕСИТЕЛЯ СО ШТУЦЕРОМ М10 L=35 ММ И ВНУТРЕННЕЙ ТРУБНОЙ РЕЗЬБОЙ (ВР)
SHF-0035-351010
M 10 (35мм) х ВР 3/8”
400
0,081
SHF-0036-351010
M 10 (35мм) х ВР 3/8”
500
0,093
SHF-0038-351015
M 10 (35mm) x BP 3/8
800
0,129
SHF-0039-351015
M 10 (35mm) x BP 3/8
1000
0,152
SHF-0040-351015
M 10 (35mm) x BP 3/8
1200
0,175
SHF-0045-351015
M 10 (35мм) х ВР 1/2”
400
0,087
SHF-0046-351015
M 10 (35мм) х ВР 1/2”
500
0,099
SHF-0048-351015
M 10 (35mm) x BP 1/2
800
0,135
SHF-0049-351015
M 10 (35mm) x BP 1/2
1000
0,158
SHF-0050-351015
M 10 (35mm) x BP 1/2
1200
0,181
