Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 4 Дата: 17.05.2021

5. УКАЗАНИЯ ПО МОНТАЖУ

Монтаж гибких подводок должен производиться квалифицированными специалистами,

имеющими лицензию на производство соответствующих работ.

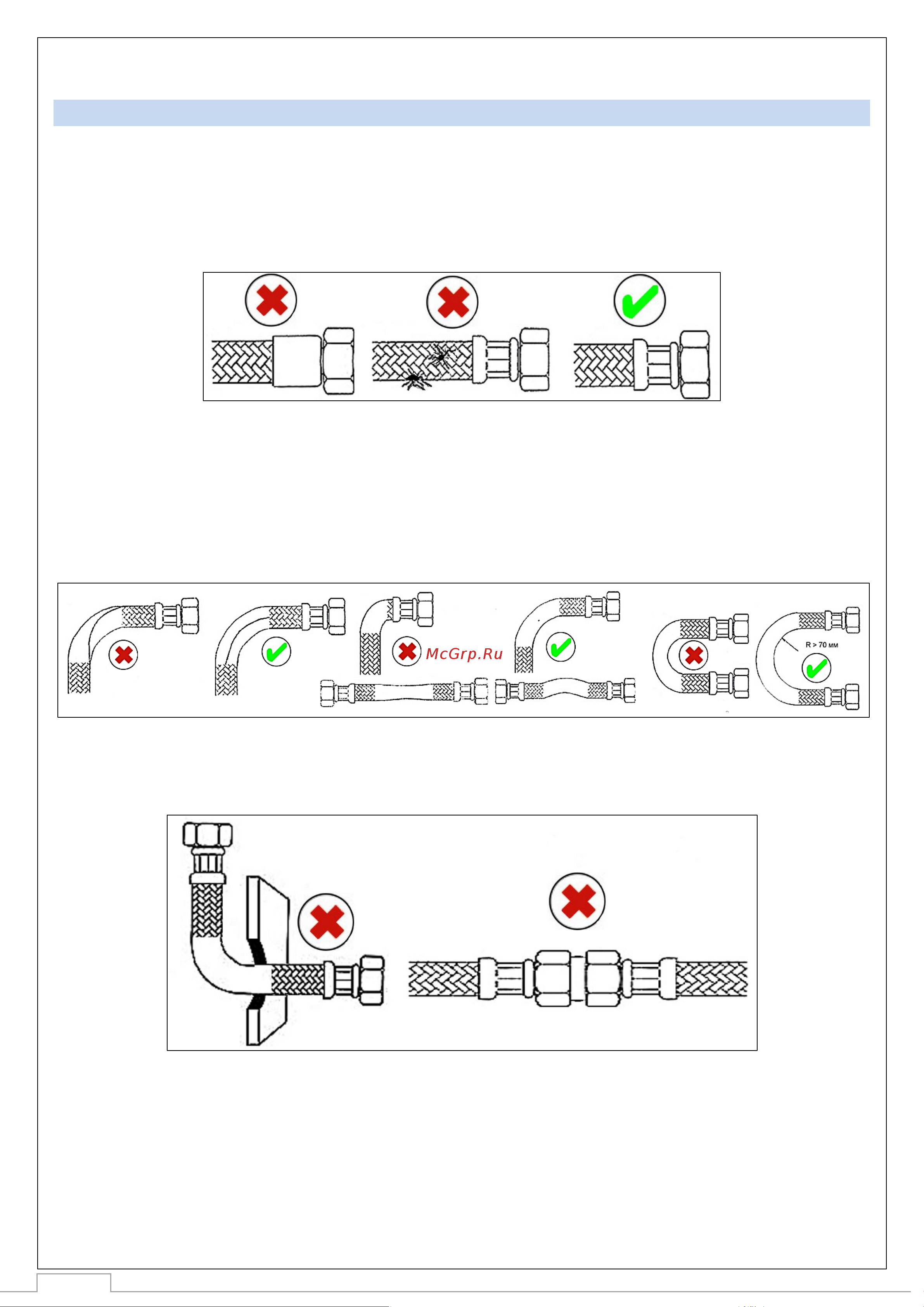

Перед монтажом подводки следует визуально проверить качество обжима гильзы, целостность

оплетки, наличие прокладок, отсутствие повреждений резьбы на штуцерах и присоединяемом

оборудовании. Использование подводок с дефектами недопустимо.

Доступ к месту присоединения подводки должен быть свободным для монтажа и осмотра при

эксплуатации.

Для обеспечения удобства монтажа подводки при присоединении смесителей рекомендуется

приобретать пары с разной длиной штуцеров (18 и 35 мм).

При монтаже не допускается перекручивать подводки и прикладывать к ним растягивающие

усилия, устанавливать подводку с радиусом изгиба не менее 70 мм.

Внимание! Необходимо использовать подводку достаточной длины. Не допускается

наращивание длины гибкой подводки с помощью другой подводки, а также пропускать через

отверстия, края которых могут повредить оплетку.

Минимальное расстояние от ниппелей до начала изгиба подводки и минимальный радиус изгиба

должен быть не менее значений, указанных в таблице с техническими характеристиками.

Штуцеры подводок с резьбой М10 закручиваются в смесители вручную, без применения

уплотнительных материалов. Для герметизации ниппелей используется льняная прядь или ФУМ –

лента, а для накидных гаек – штатные резиновые прокладки.

Накидные гайки и ниппели необходимо затягивать гаечным ключом с открытым зевом

соответствующего размера. Момент затяжки не должен превышать 3,5 Нм.
