Руководство по эксплуатации

www.zubr.ru www.zubr.ru

Генератор гибридный

| |

4

5

1

9

2

3 4

6

8

11

13

12

10

7

5*

15

16

17

14

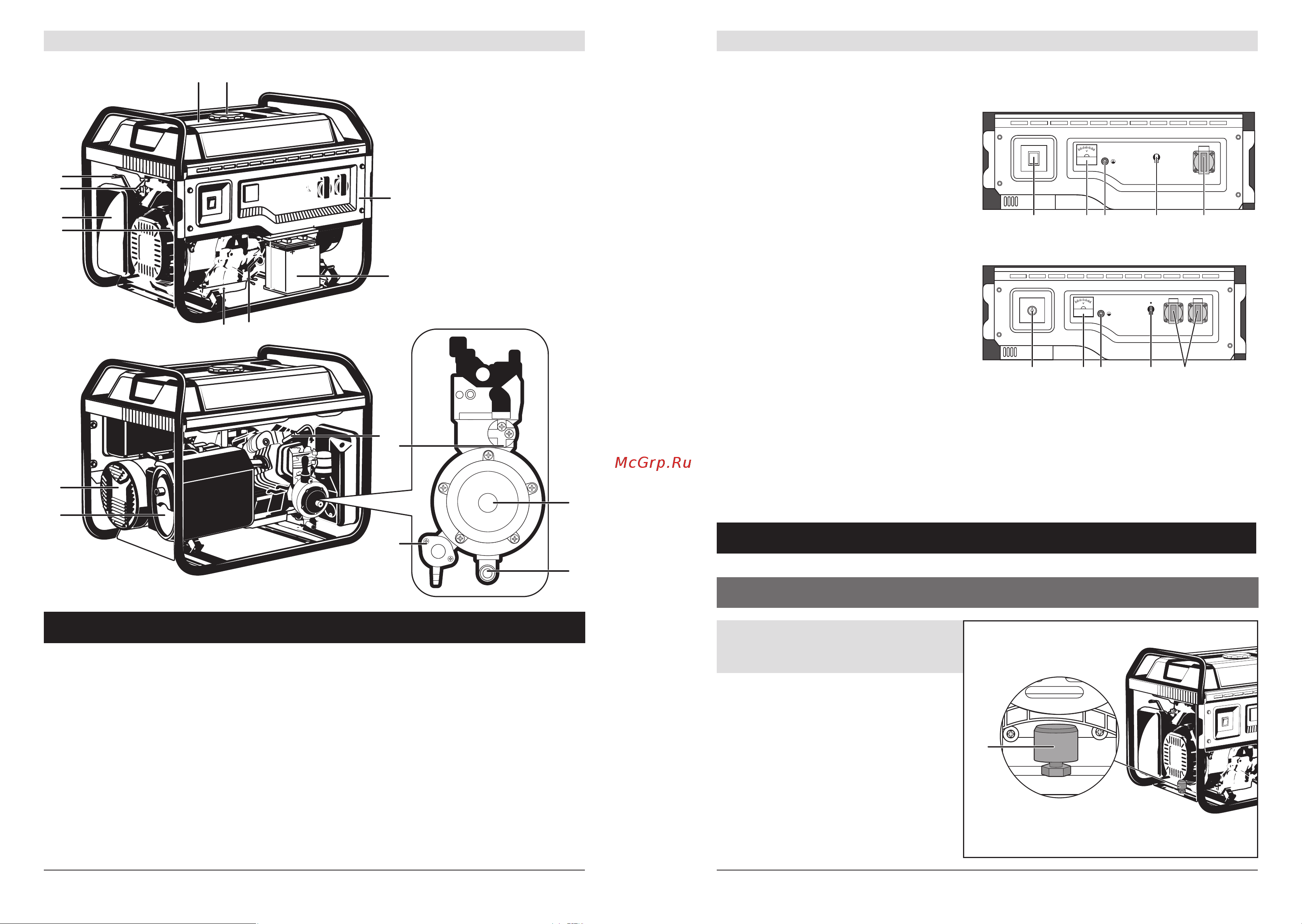

Устройство

1. Воздушный фильтр

2. Рычаг воздушной заслонки

3. Указатель уровня топлива

4. Крышка топливного бака

5. Аккумуляторная батарея 12В*

(только на моделях с электрозапуском)

6. Панель управления

7. Масляный щуп

8. Пробка для слива масла

9. Ручной стартер

10. Топливный кран

11. Свеча зажигания

12. Глушитель

13. Альтернатор

14. Газовый штуцер

15. Газовый кран

16. Кран слива бензина

17. Клапан принудительной подачи газа

Панель управления

2218 20 2321

2219 20 2321

СГ-3300

СГ-5500Е

18. Выключатель двигателя

(для моделей с ручным запуском)

19. Ключ запуска двигателя

(для моделей с электрозапуском)

20. Вольтметр

21. Подключение заземления

22. Выключатель нагрузки цепи 220В

23. Розетка 220В/16А переменного тока

* в комплект поставки не входит

Инструкции по применению

Сборка

1. Удаление транспортировочного

упора

1.1
