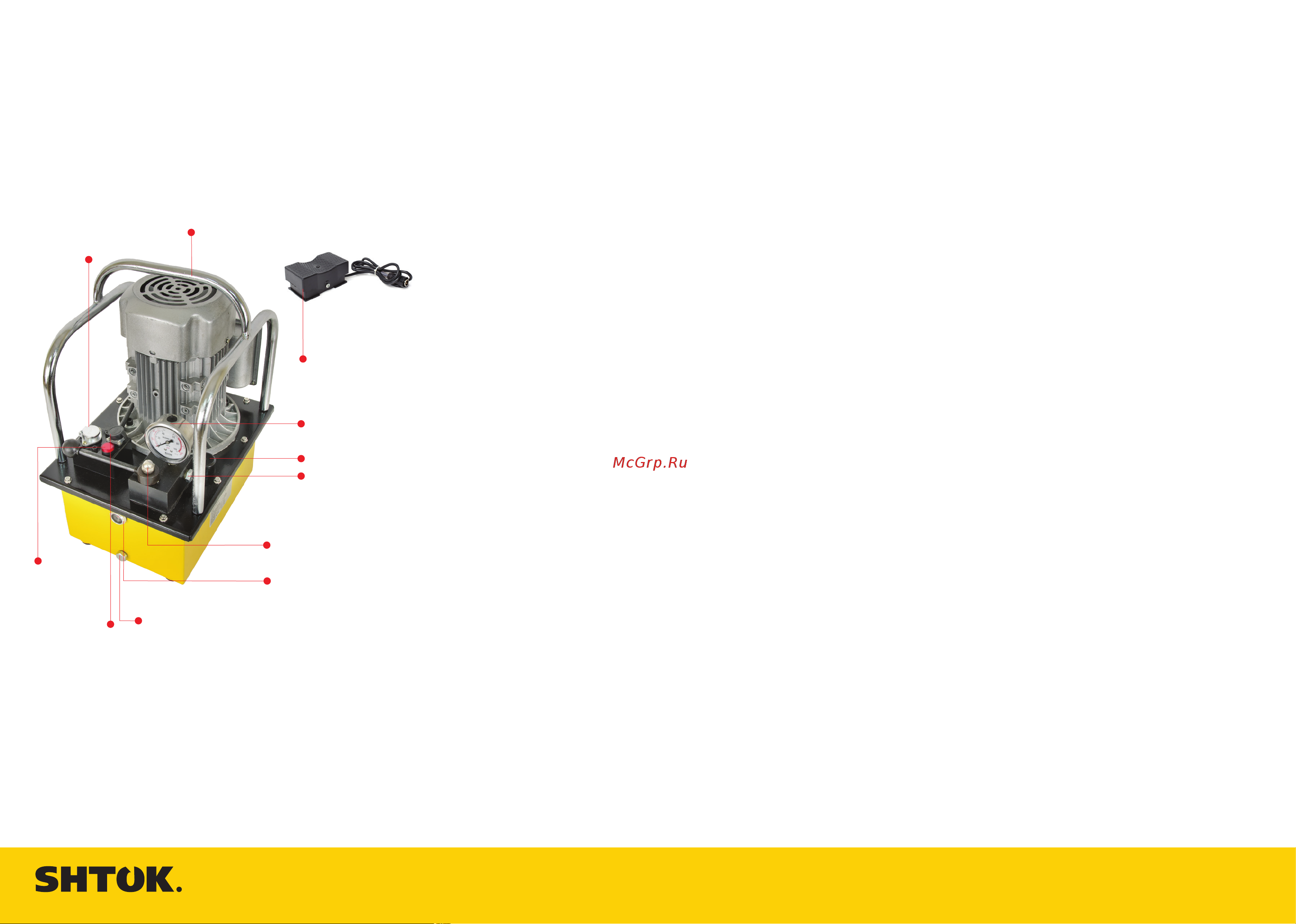

рукоятка

для переноски

полумуфта БРС

манометр

разъем

для подключения

электропитания

визир контроля

уровня масла

разъем для подключения

педали управления

педаль

управления

маслозаливная

горловина

гидро-

распределительный

кран

пробка для слива отработанного масла

НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Станция насосная гидравлическая c электро-

приводом СНГ-6306Э предназначена для соз-

дания давления рабочей жидкости в гидравли-

ческих системах с одноконтурным принципом

работы с помощью масляного насоса, приводи-

мого в действие электродвигателем.

1. Отвернуть на один оборот крышку масля-

ного резервуара (воздушный клапан).

2. Снять защитную заглушку с полумуфты с

быстроразъемными соединениями (БРС) рукава

высокого давления (РВД).

3. Присоединить полумуфты БРС маслостан-

ции и рабочей насадки.

4. Подключить педаль управления.

5. Подключить станцию к сети 220 В.

6. Нажать на педаль управления и привести в

работу электродвигатель.

7. Повернуть рычаг гидравлического распре-

делительного крана и подать давление через

рукав РВД к рабочей насадке до момента завер-

шения операции.

В случае необходимости прервать операцию

необходимо отвернуть рычаг гидравлического

распределительного крана в исходное положе-

ние. Под действием возвратной пружины масло

стечет в резервуар.

8. По окончании работы обесточить электро-

двигатель, нажав на противоположную сторону

педали управления.

ПОДКЛЮЧЕНИЕ

ГИДРАВЛИЧЕСКИХ ИНСТРУМЕНТОВ

Рекомендуется использование только ру-

кава высокого давления с БРС «SHTOK. 3/8».

Использование БРС с иным конструктивным

решением может не обеспечить нужной гер-

метизации соединения, привести к вытеканию

рабочей жидкости, либо к срыву насадки и трав-

матизму. Следите за тем, чтобы гайка полумуфты

БРС была максимально плотно затянута. Это не-

обходимо для обеспечения беспрепятственного

слива масла в резервуар.

Тип данной станции – одноконтурный, что

подразумевает использование гидравлических

насадок с возвратной пружиной. Для использо-

вания гидравлических инструментов оснащен-

ных гидравлическим возвратом поршня необ-

ходимо использовать двухконтурную насосную

станцию.

МЕРЫ БЕЗОПАСНОСТИ

При пользовании инструментом необходимо

соблюдать отраслевые и производственные

меры безопасности. Несоответствие требова-

ниям технических характеристик инструмента

приведет к выходу его из строя.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

1. Контролируйте температурный режим

станции. Не допускайте перегрева и перегрузки

станции.

2. Станция при выходе с завода уже прошла

процедуру настройки до рабочего давления

63 МПа, поэтому без необходимости не повы-

шайте давление. Если возникла необходимость

заново произвести настройку насоса, делайте

это при помощи манометра. При этом, во избе-

жание аварии, давление не должно превысить

6З МПа.

3. РВД на заводе проходит выходной тест на

давление 105 МПа, но из-за того, что резиновый

рукав быстро стареет, клиент должен регулярно,

не реже чем 1 раз в полгода производить по-

верку. При частом использовании - через каж-

дые три месяца. Для поверки в РВД подается

давление 87,5 МПа. В случае, если РВД рвется,

возникает разбухание, либо течь, то его даль-

нейшее использование недопустимо и РВД под-

лежит замене.

4. Подшипники обычно чистятся не реже чем

1 раз в полгода, при сборке наносите конси-

стентную смазку.

5. Контролируйте уровень масла. При поль-

зовании станцией и смене рабочих головок про-

исходит незначительный расход масла. Это нор-

мально. Следите за тем, чтобы уровень масла

не опускался ниже уровня мениска в боковой

стенке станции и при необходимости доливайте.

6. Производите профилактическую смену

масла не реже чем 1 раз в полгода. Не исполь-

зуйте загрязненное масло и масло, содержащее

механические включения.

КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ

ПОРЯДОК РАБОТЫ

Перед первым включением маслостанции

необходимо залить рабочую жидкость в резер-

вуар. В качестве рабочей жидкости рекоменду-

ется масло марки ВМГЗ. Для заливки рабочей

жидкости необходимо открутить крышку резер-

вуара и залить масло до уровня не ниже отметки

на визире в корпусе.

индикатор

«сеть»
