8

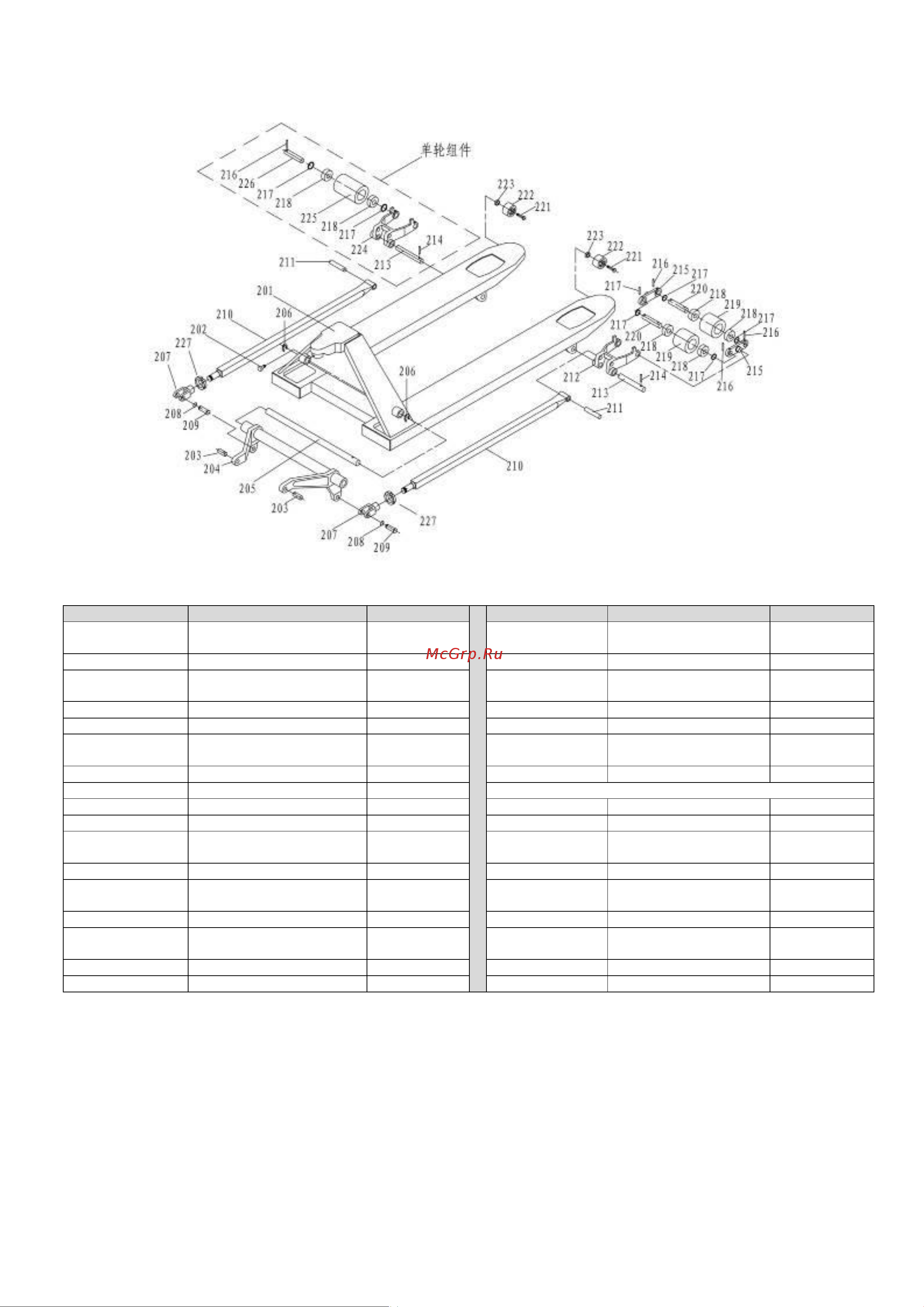

Рисунок 6. Взрыв–схема корпуса тележки.
Детали сборки корпуса тележки BFL. Номер позиции на схеме сборки.
Номер детали
Деталь
Кол-во, шт.
Номер детали
Деталь
Кол-во, шт.
201
Body frame
1
218
Deep groove ball
bearing
8
202
Inner hexagonal screw
1
219
Front wheel
4
203
Connecting shaft for
bearing plate
2
220
Front wheel axle
4
204
Lever frame
1
221
Hexagon bolt
2
205
Lever shaft
1
222
Climbing wheel
2
206
Elastic collar for hole
2
223
Nonmetallic insert lock
nut
2
207
Pushing rod joint
2
227
Hexagon thin nut
2
208
Elastic collar for shaft
2
Single wheel part
209
Connecting shaft for joint
2
213
Positioning shaft
2
210
Pushing rod
2
214
Elastic cylindrical pin
2
211
Connecting shaft for push
rod
2
216
Elastic cylindrical pin
2
212
Front wheel frame
2
217
Flat washer
4
213
Positioning shaft for front
wheel frame
2
218
Deep groove ball
bearing
4
214
Elastic cylindrical pin
2
224
Single wheel frame
2
215
Side board for double
wheel
4
225
Single wheel
2
216
Elastic cylindrical pin
8
226
Single front wheel axle
2
217
Flat washer
8
