Вес, кг

235

Материал колес

полиурета

Размер рулевых колес, мм

300х80

Размер задних колес, мм

550х132

Количество колес рулевых/задних колес,

2/2

Центр тяжести (с), мм

450

Высота ручки (H), мм

1200

Высота вил (s), мм

Расстояние между задними колесами (b1),

1277

Раздвижные вилы

Допустимая температура воздуха, °С

от -25 до

Дата продажи: М.П.: Кол-во: шт.

2. Использование по назначению

2.1 Порядок, подготовка и работа

Установка ручки

Для облегчения транспортировки ручка и корпус тележки упаковываются раздельно. Пользователь может

установить их в соответствии с рисунком 1 и 2.

 Установите ручку (113) сверху стержня цилиндра (303) и ударьте вал позиционирования ручки (106)

молотком, чтобы он вошел в отверстие между гидравлическим насосом и ручкой (113)

Примечание: вал позиционирования ручки должен располагаться по центру отверстия в направлении "\",

а отверстие пружинного штифта должно быть обращено к вам.

Затем используйте плоскогубцы и молоток, чтобы забить пружинный штифт (107) в вал

позиционирования (106).

 Затем опустите ручку (113), снимите ограничительный рычаг стержня цилиндра (322) (как показано на

рисунках 1 и 2).

 Пропустите откидной болт (103), шестигранную гайку (104), неметаллическую вставную зажимную

гайку (105) и цепь (102) через центральное отверстие вала позиционирования ручки, затем настройте

педальное управление (327). Разместите откидной болт (103) в пазу перед ним, а шестигранную гайку (104)

сверху педального управления (327), и вставьте неметаллическую вставную зажимную гайку (105) под

педальное управление (327). Таким образом, ручка будет установлена на гидравлическом насосе.

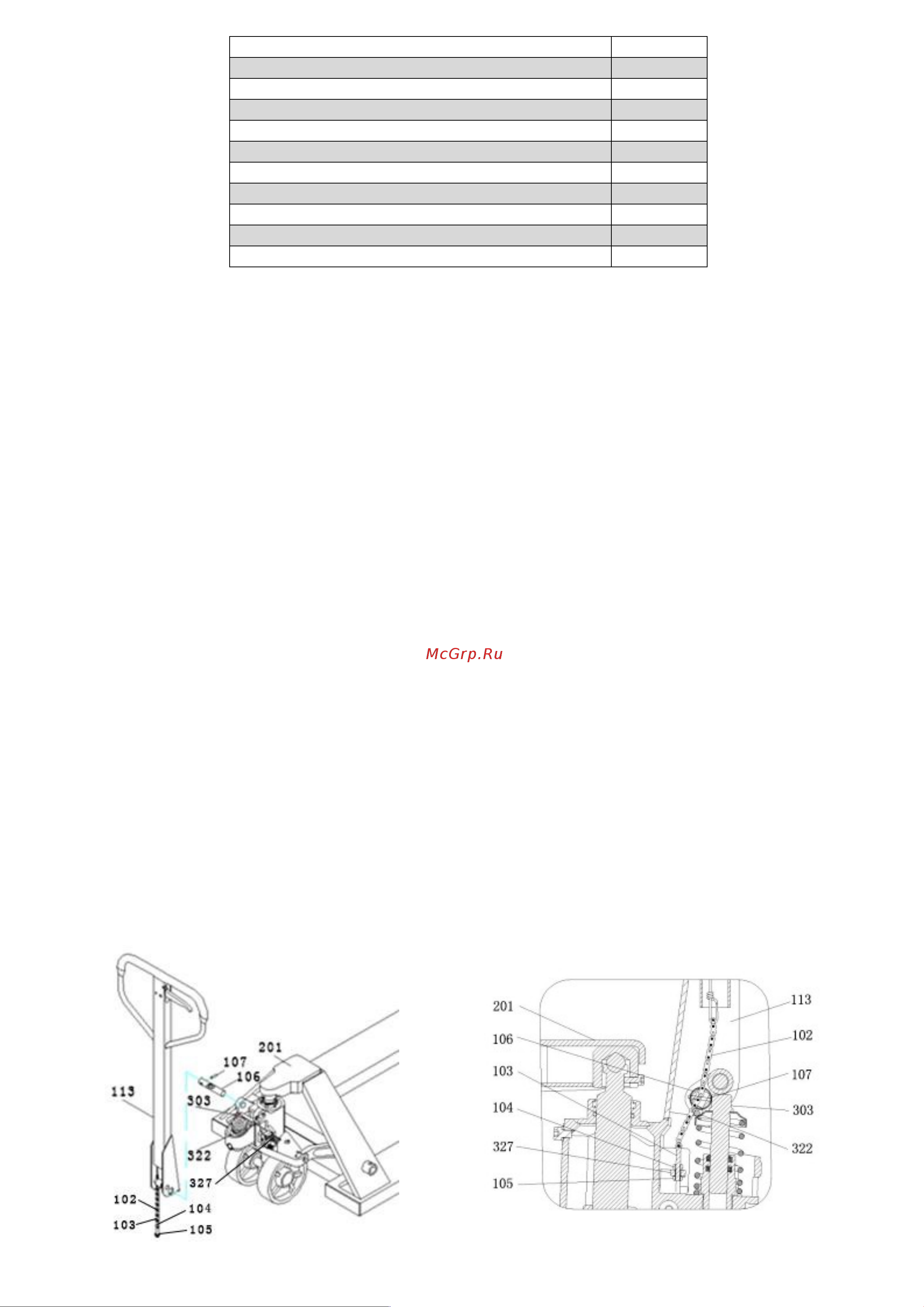

Рисунок 1. Рисунок 2.
