2. Устройство и принцип работы

2.1. Тележка ручная гидравлическая представляет собой устройство, состоящее из вилочной металлической

конструкции, оснащенной колесами для ее перемещения, ручки управления процессом подъема и перемещения,

гидравлического узла, обеспечивающего усилие при подъеме груза.

2.2. Управление подъемом и перемещением тележки происходит вручную. При этом горизонтальное

перемещение достигается при ручной тяге ручки в нужную сторону, а подъемом – при маятниковом движении

ручки. Спуск осуществляется нажатием рычага ручки.

2.3. Гидравлический узел расположен на поворотной паре колес, с помощью которых можно свободно

ориентировать тележку в пространстве. Рычаг соединен с гидравлическим узлом тележки.

3. Подготовка и порядок работы

3.1. Подготовка к работе

Распакуйте тележку.

Соедините ручку тележки с гидравлическим узлом.

Установите тележку на ровную твердую поверхность.

Проведите техническое освидетельствование с целью установления: соответствия комплектности тележки;

технической документации, исправного состояния тележки.

Проверьте работу тележки вхолостую, подняв на полную высоту и попробовав ее переместить (2 раза).

Проверьте исправность механизма спуска (нажав рычаг управления).

3.2 Порядок работы

Перед началом работы убедитесь, что тележка стоит на ровной твердой поверхности, а перемещаемый груз

складирован на исправном поддоне.

Для перемещения груза заведите рабочие вилы тележки под поддон соответствующим образом, переведите

рычаг управления в положение подъема (от себя до упора).

Возвратно-поступательным движением ручки, соединенной с гидравлическим узлом, приподнимите

рабочими вилами паллетированный груз на небольшую высоту для проверки исправности подъемного механизма.

Убедившись, что тележка функционирует исправно, продолжайте подъем груза до нужной высоты.

Для перемещения тележки переведите рычаг управления в нейтральное (среднее) положение.

осле этого тележку с грузом можно свободно перемещать на необходимое

расстояние, а также ориентировать в пространстве с помощью силы,

приложенной к ее ручке.

Для спуска груза и освобождения тележки удерживайте рычаг в положении спуска

(к себе до упора). При этом рабочие вилы должны опуститься в крайнее нижнее

положение и избавиться от контакта с поддоном (грузом).

После этого тележка будет готова к следующей транспортной операции.

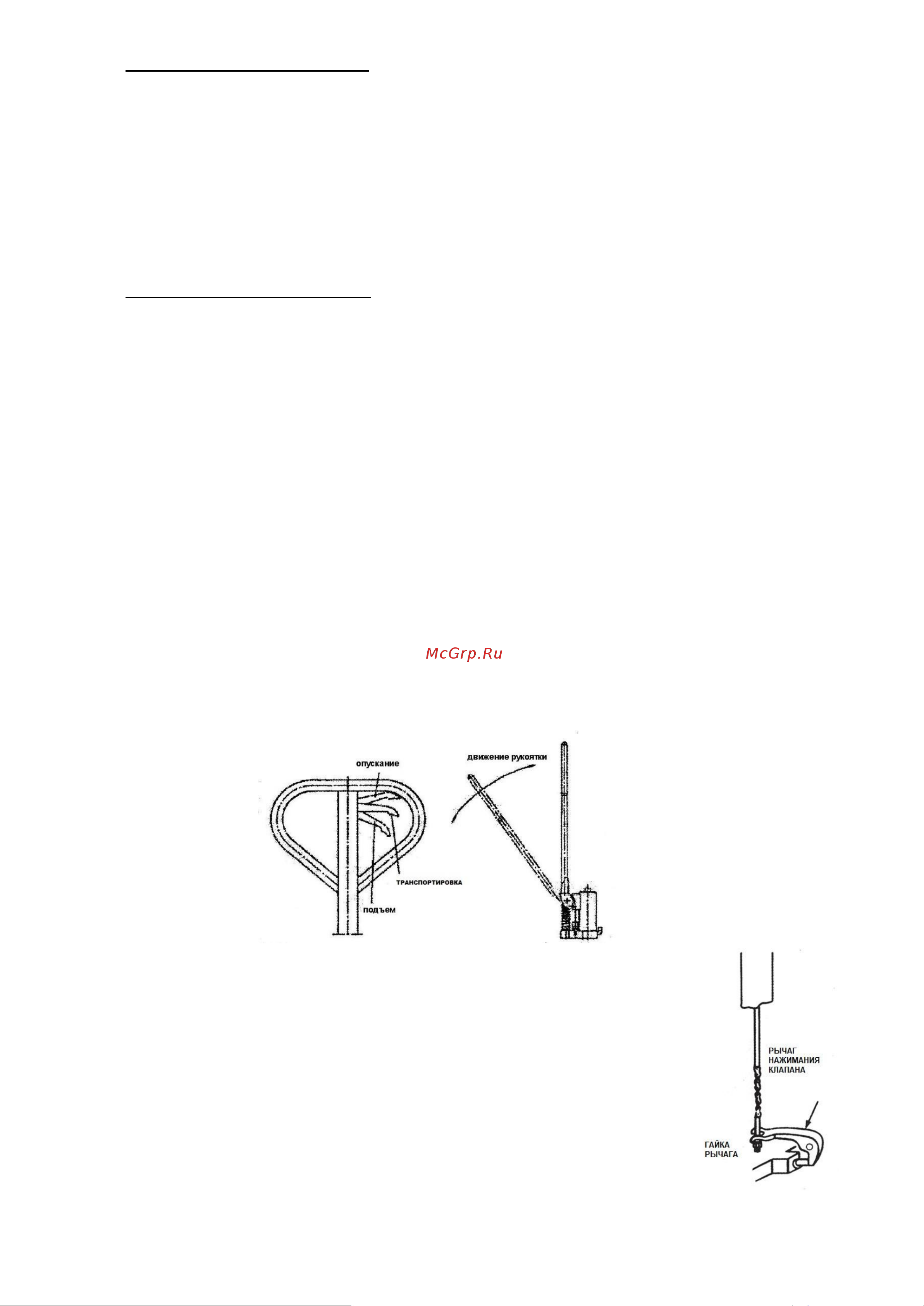

Рис.3
