Установите рычаг на ручке в положение, соответствующее подъему вил,
затем поднимите рычажную пластину и вставьте регулировочный болт с
торца рычажной пластины. Гайка на регулировочном болте должны быть
под пластиной.
Используя молоток забейте второй штифт (поз. 5 рис. 5) в отверстие на
рукоятке. Теперь ручка подсоединена к гидроузлу.
Регулировка клапана
На ручке тележки вы можете найти управляющий
рычаг, который имеет 3 положения:
Режим опускания вил: рычаг в верхнем положении,
автоматически возвращается в среднее положение,
если отпустить.
Нейтральное положение: рычаг в среднем положении.
Режим подъема вил: рычаг в нижнем положении.
Если вилы поднимаются, когда рычаг находится
в нейтральном положении, необходимо подкрутить регулировочную
гайку по часовой стрелке до тех пор, пока не будет достигнут
правильный режим работы.
Если вилы опускаются, когда рычаг находится в нейтральном
положении, необходимо подкрутить регулировочную гайку против
часовой стрелки до тех пор, пока не будет достигнут правильный
режим работы.
Если вилы не опускаются, когда рычаг находится в верхнем
положении, необходимо подкрутить регулировочную гайку по
часовой стрелке до тех пор, пока не будет достигнут правильный
режим работы, затем проверьте работу тележки при рычаге,
находящемся в нейтральном положении.
Если вилы не поднимаются, когда рычаг находится в нижнем
положении, необходимо подкрутить регулировочную гайку против
часовой стрелки до тех пор, пока не будет достигнут правильный
режим работы, затем проверить правильность работы тележки при
рычаге, находящемся в верхнем и нейтральном положениях.
Ножной тормоз (Опционально)
Для сборки тормоза следуйте инструкции ниже:
а) Снимите рулевое колесо (310)
б) Установите основание (341) под корпусом
гидронасоса (322) и установите позиции
начиная с (310) по очереди. Закрепите болт
(340).
в) Установите пружину (342), тормозную
пластину (344), педаль (345) и пружинную
шайбу (346) на основании (341). Затем
затяните гайку (347).
г) Установите пресс-масленку (343).

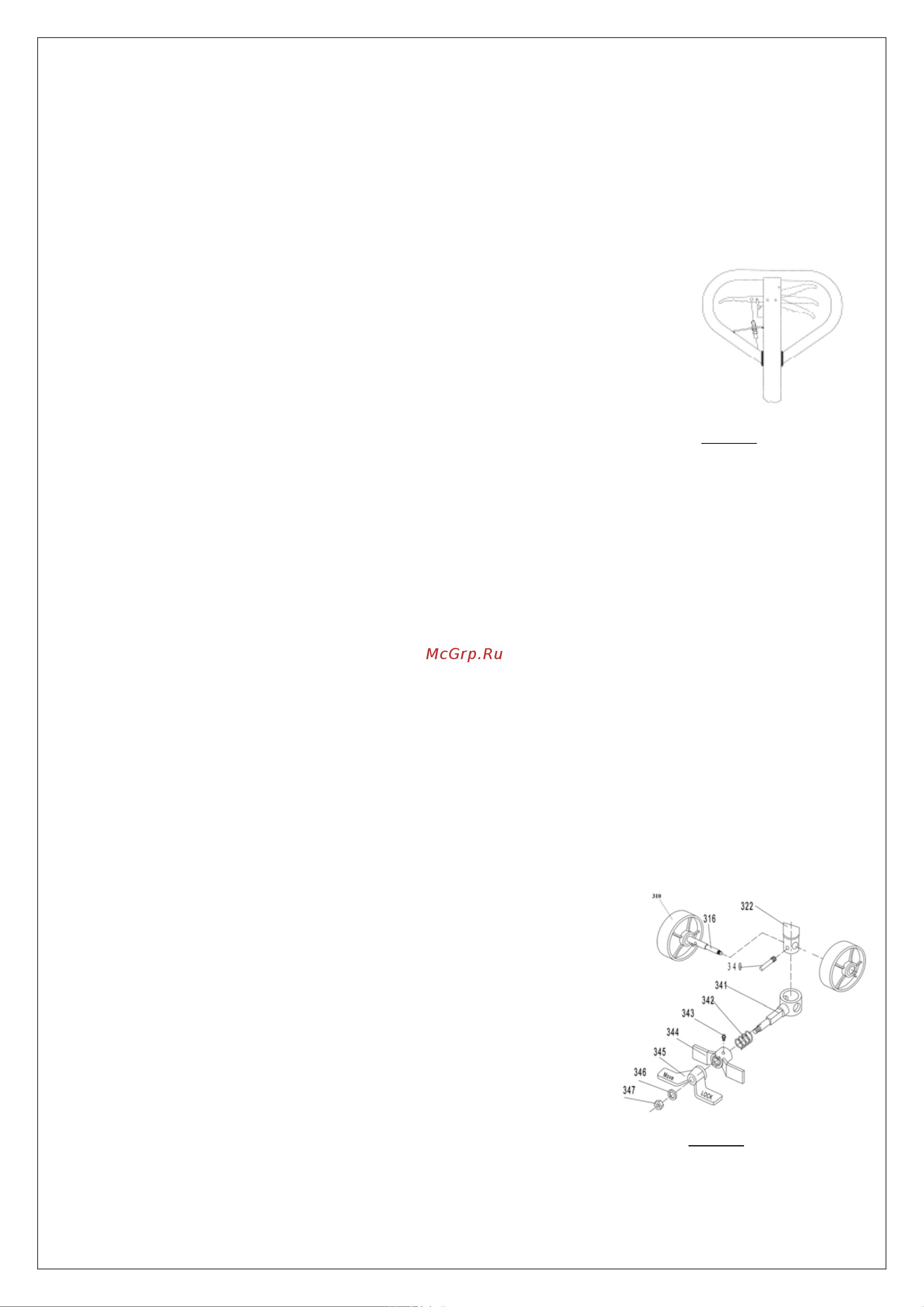

Рис. 7: Положения
рычага
Рис. 8: Установка
педали тормоза
