11

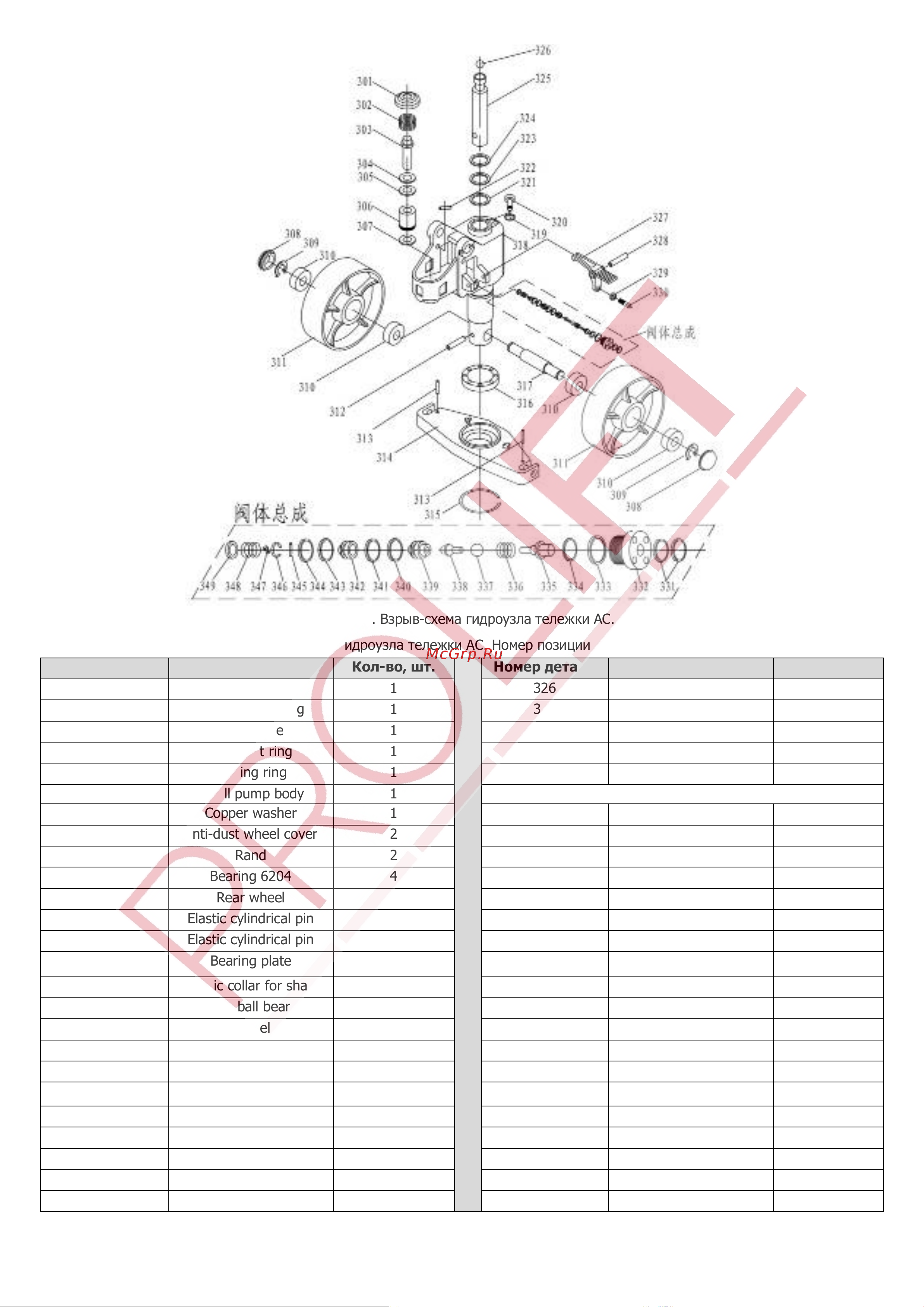

Рисунок 7. Взрыв-схема гидроузла тележки AC.
Детали сборки гидроузла тележки AC. Номер позиции на схеме сборки.
Номер детали
Деталь
Кол-во, шт.
Номер детали
Деталь
Кол-во, шт.
301
Spring gland
1
326
Steel ball
1
302
Pump core spring
1
327
Pedal control
1
303
Pump core
1
328
Elastic cylindrical pin
1
304
Anti-dust ring
1
329
Hex nut
1
305
Sealing ring
1
330
Fasten screw
1
306
Small pump body
1
307
Copper washer
1
331
"O" ring
2
308
Anti-dust wheel cover
2
332
Copper nut
1
309
Rand
2
333
"O" ring
1
310
Bearing 6204
4
334
"O" ring
1
311
Rear wheel
2
335
Push rod
1
312
Elastic cylindrical pin
1
336
Push rod spring
1
313
Elastic cylindrical pin
2
337
Steel ball
1
314
Bearing plate
1
338
High pressure valve
core
1
315
Elastic collar for shaft
1
339
Valve body connector
1
316
Pulling ball bearing
1
340
Cutting edge bearing
1
317
Rear wheel axle
1
341
"O" ring
1
318
Oil Pump
1
342
High pressure valve
bd
1
319
Bonded washer
1
343
Cutting edge bearing
1
320
Hexagon socket cap
screw
1
344
"O" ring
1
321
Sealing ring for piston
d
1
345
Elastic cylindrical pin
2
322
Limit lever for pump
1
346
Spring piece
1
323
"O" ring
1
347
Cross recess screw
1
324
Anti-dust for piston rod
1
348
High pressure valve
1
325
Piston rod
1
349
Gland
1
