Fig. 5

3.5 Вставьте винт и гайку на конце цепи 10 в паз рычажной пластины 52. См. рис.2 и

рис.4.

3.6 См. рис.3, поднимите ручку 8 в горизонтальное положение, вытащите штифт B и

сохраните его для дальнейшей замены для ручки. Сборка завершена.

4. Проверка ручной тележки

4.1 После того, как тележка собрана, попытайтесь раскачать ручку и поработать в

разных положениях ручки управления 1, чтобы проверить работоспособность в

подъеме, в свободном положении и опускании, и проверить, работают ли

разные положения или нет. Смотрите рис. 5.

4.2 Винт 53 на рис. 4 используется для регулировки положения тележки. Если кузов

тележки опускается сразу после его подъема, вам следует немного повернуть

винт 53 против часовой стрелки. Затем проверьте тележку снова, пока ее кузов

не сможет нормально подниматься. Если после подъема кузов тележки не может

опуститься, вам следует немного повернуть винт 53 по часовой стрелке.

Затем попробуйте снова запустить тележку, пока ее кузов не будет опускаться

нормально. Наружная шестигранная гайка 54 на винте 53 выполняет функцию

блокировки. Поэтому перед регулировкой следует отсоединить внешнюю

шестигранную гайку и завернуть гайку после завершения регулировки.

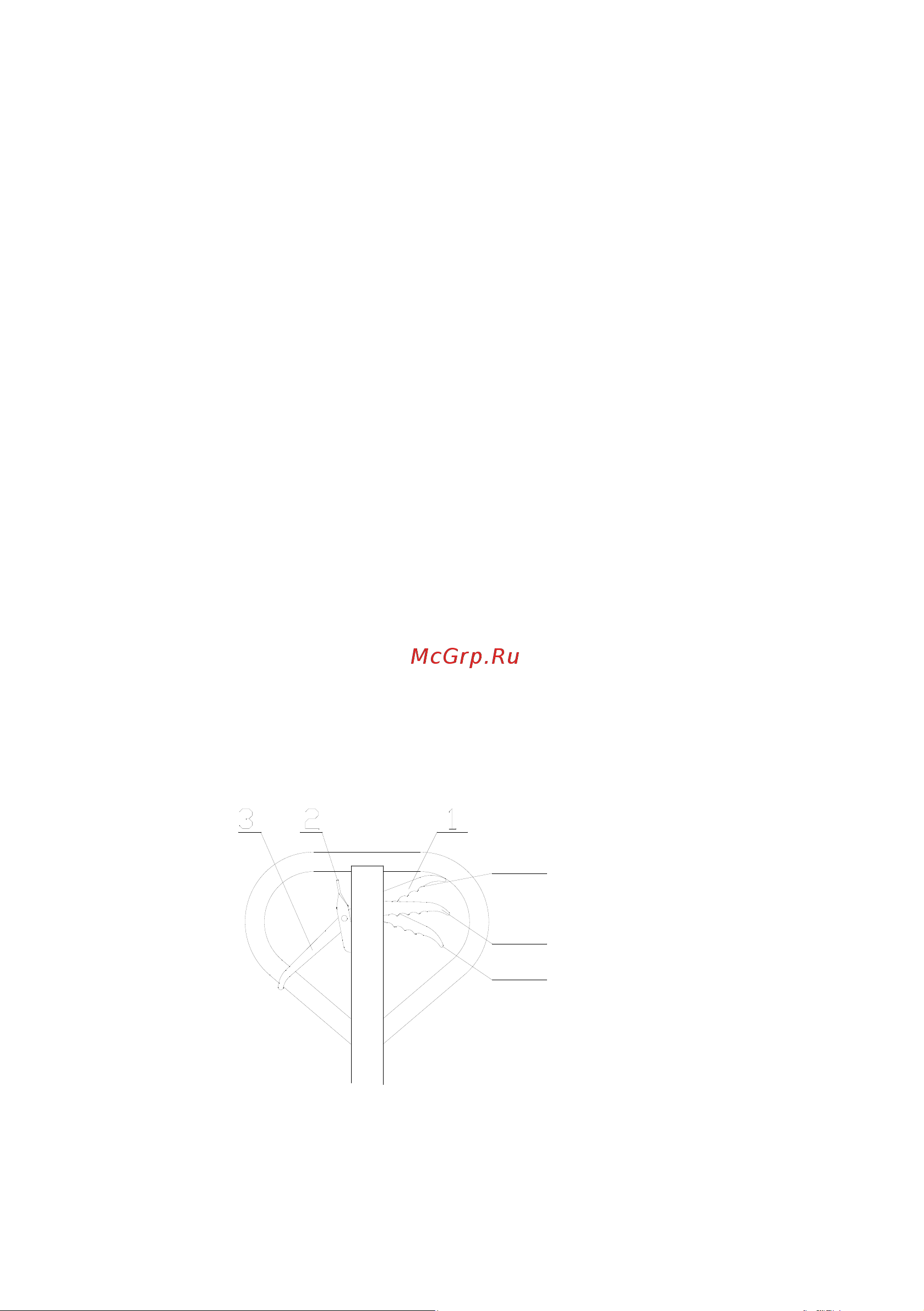

1. Опускание

2. Свободная позиция

3. Поднятие

рис. 5
