3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ.

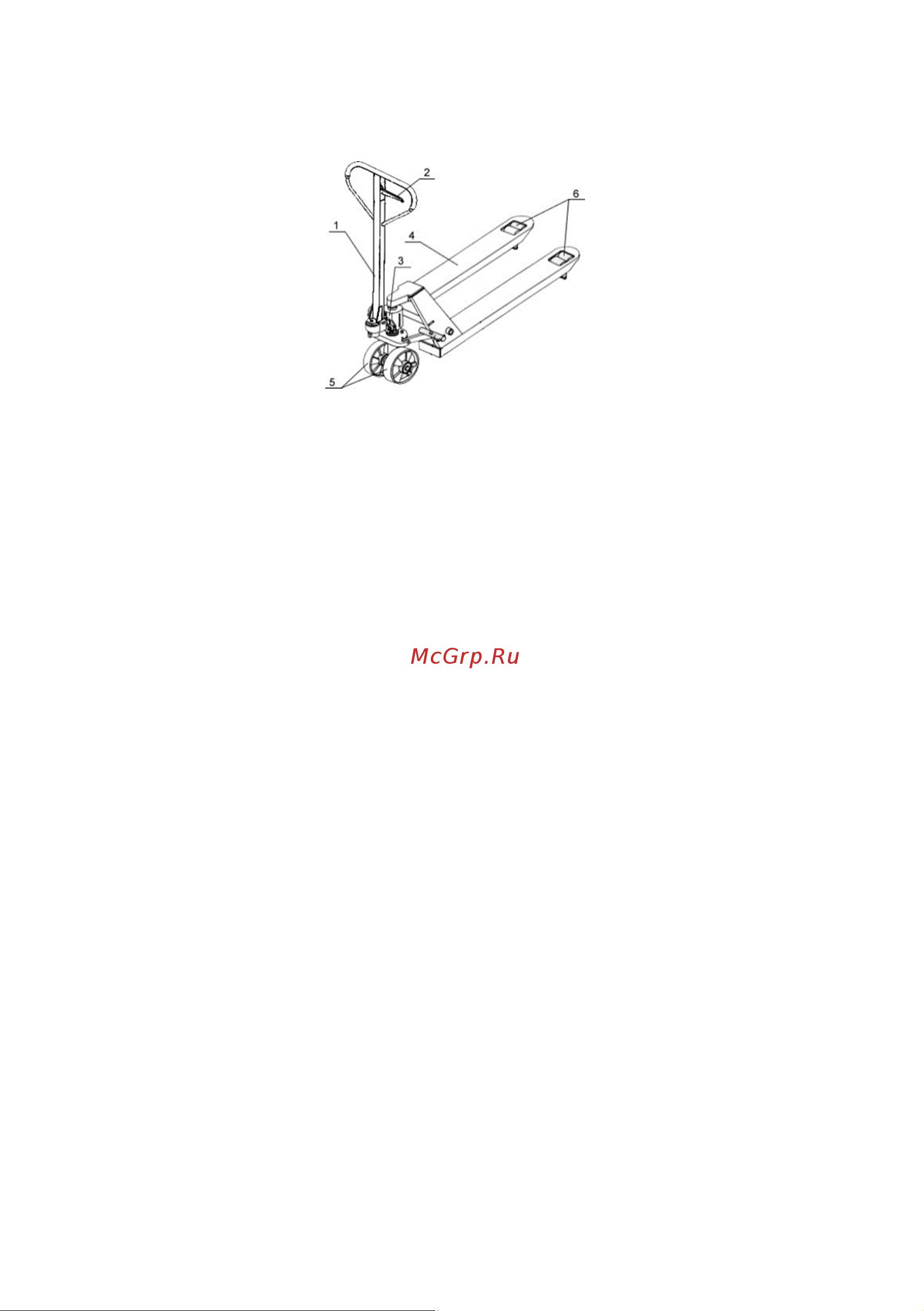

1. Ручка

2. Рычаг управления

3. Гидроузел

4. Вилы

5. Передние колеса

6. Задние ролики

Рисунок 1. Основные части тележки.

Тележка ручная гидравлическая представляет собой устройство, состоящее из

вилочной металлической конструкции, оснащенной колесами для ее перемещения, ручки

управления процессом подъема и перемещения, гидравлического узла. Вилы тележки

изготовлены из листовой стали методом штамповки. Для усиления конструкции в вилы

вставлены лонжероны. Все элементы конструкции соединены качественными

сварочными швами. На тележке установлен гидравлический узел (домкрат). С помощью

узла происходит поднятие и опускание перемещаемого груза. Гидроузел разборный,

ремонтопригодный*. Управление подъемом и перемещением тележки происходит

вручную. При этом горизонтальное перемещение достигается при ручной тяге ручки в

нужную сторону, а подъемом – при маятниковом движении ручки. Спуск осуществляется

нажатием рычага ручки. Гидравлический узел расположен на поворотной паре колес, с

помощью которых можно свободно ориентировать тележку в пространстве. Рычаг

соединен с гидравлическим узлом тележки.

*На тележках г/п 2т. устанавливается не разборный гидроузел.

4. ПОДГОТОВКА К РАБОТЕ.

4.1. Распакуйте тележку.

4.2. Соедините ручку тележки с гидравлическим узлом (рисунок 2):

4.2.1. Убедитесь, что предохранительный пружинный штифт находится на месте.

Штифт должен быть надежно установлен в отверстиях, расположенных с каждой

стороны корпуса насоса. Если предохранительный штифт не установлен

надлежащим образом в одном из отверстий, то надавите на пружину, используя

зажимную скобу, надавив на шток насоса. Как только нагрузка со штифта спадает,

установите его в надлежащее положение и медленно снимите зажимную скобу.

4.2.2. Установите вал ручки в соответствующие отверстия, и используя молоток,

установите пружинный штифт только с одной стороны.

4.2.3. Установите вал рукоятки без рукоятки и убедитесь, что центральное

отверстие направлено в вашу сторону.
