1 Описание и работа

1.1 Назначение изделия

Гидравлическая вилочная тележка предназначена для транспортировки (с подъемом и опусканием) грузов с помощью

ручного управления. Использование тележки предусматривает работу на ровных и устойчивых поверхностях. Тележка может

использоваться для перемещения тарного груза в производственных помещениях, например, на складах, в экспедиционных

помещениях и т.д., как транспортное средство для работы с паллетами, ящиками и другими паллетированными грузами.

1.2 Технические характеристики

Артикул

ST8048-03

Грузоподъемность, кг

3 000

Макс. высота подъема, мм

200

Высота подхвата, мм

Длина вил, мм

1 150

Общая ширина вил, мм

550

Колесо вил-пара, мм

80x70

Тип колеса

Полиуретан

Вес нетто/брутто, кг

76/78

2 Использование по назначению

2.1 Порядок установки, подготовка и работа

Установка ручки

Для облегчения транспортировки ручка и корпус тележки упаковываются раздельно. Пользователь может

установить их в соответствии с рисунком 1 и 2.

 Установите ручку (113) сверху стержня цилиндра (303) и ударьте вал позиционирования ручки (106)

молотком, чтобы он вошел в отверстие между гидравлическим насосом и ручкой (113)

Примечание: вал позиционирования ручки должен располагаться по центру отверстия в направлении "\", а

отверстие пружинного штифта должно быть обращено к вам.

Затем используйте плоскогубцы и молоток, чтобы забить пружинный штифт (107) в вал позиционирования (106).

 Затем опустите ручку (113), снимите ограничительный рычаг стержня цилиндра (322) (как показано на

рисунках 1 и 2).

 Пропустите откидной болт (103), шестигранную гайку (104), неметаллическую вставную зажимную гайку

(105) и цепь (102) через центральное отверстие вала позиционирования ручки, затем настройте педальное

управление (327). Разместите откидной болт (103) в пазу перед ним, а шестигранную гайку (104) сверху педального

управления (327), и вставьте неметаллическую вставную зажимную гайку (105) под педальное управление (327).

Таким образом, ручка будет установлена на гидравлическом насосе.

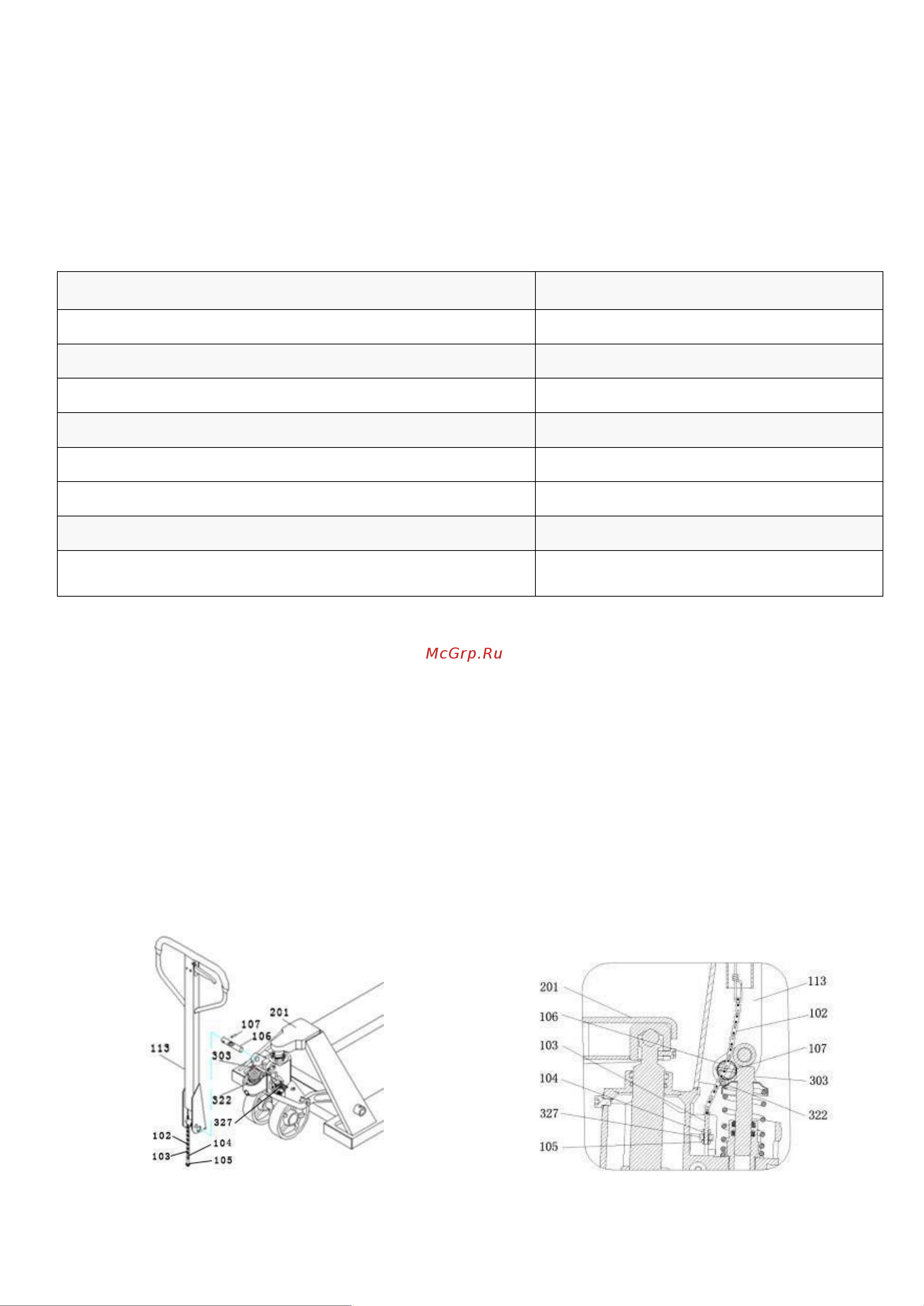

Рисунок 1 Рисунок 2
