Ввод в эксплуатацию, транспортировка,

хранение / сборка

Ввод в эксплуатацию

Монтаж ручки

Ручные гидравлические тележки поставляются в разобранном виде,

поэтому при покупке, возможно, потребуется выполнить следующие

действия:

• Проверить наличие всех компонентов, а также отсутствие

повреждений тележки

• Собрать гидравлическую тележку в соответствии с данным

руководством.

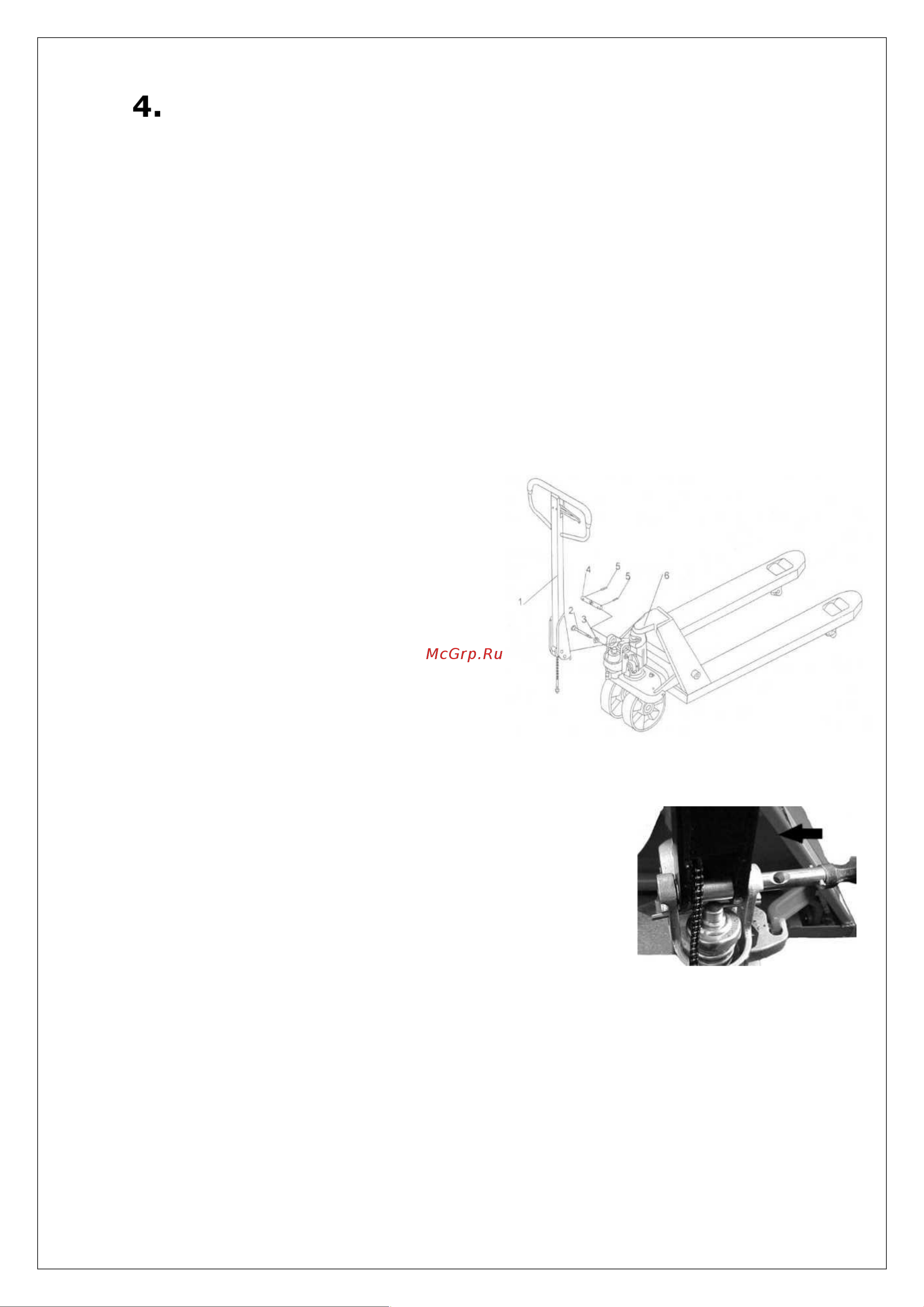

Перед тем как приступить к сборке,

пожалуйста, что перечисленные

ниже части присутствуют в наличии,

а также не повреждены:

Ось с отверстием (4) – 1шт.

Штифты (5) – 2 шт. (один штифт уже

соединен с осью (4))

Ручка тележки в сборе – 1шт.

Рама гидравлической тележке в

сборе с гидроузлом (6) - 1шт.

При монтаже ручки лучше всего присесть прямо перед тележкой.

Вставьте основание ручки тележки в проушину

гидроузла так, чтобы отверстия совпали, при

помощи молотка вбейте ось с отверстием в

направлении справа налево, как показано на

рисунке.

Переведите рычаг на ручке тележки в крайнее

нижнее положение, затем пропустите винт с

гайкой через отверстие в оси.

Опустите рукоятку вниз и вытащите штырь поз. 2.

Установите рычаг на ручке в положение, соответствующее подъему вил,

затем поднимите рычажную пластину и вставьте регулировочный болт с

торца рычажной пластины. Гайка на регулировочном болте должны быть

под пластиной.

Используя молоток забейте второй штифт (поз. 5) в отверстие на рукоятке.

Теперь ручка подсоединена к гидроузлу.
