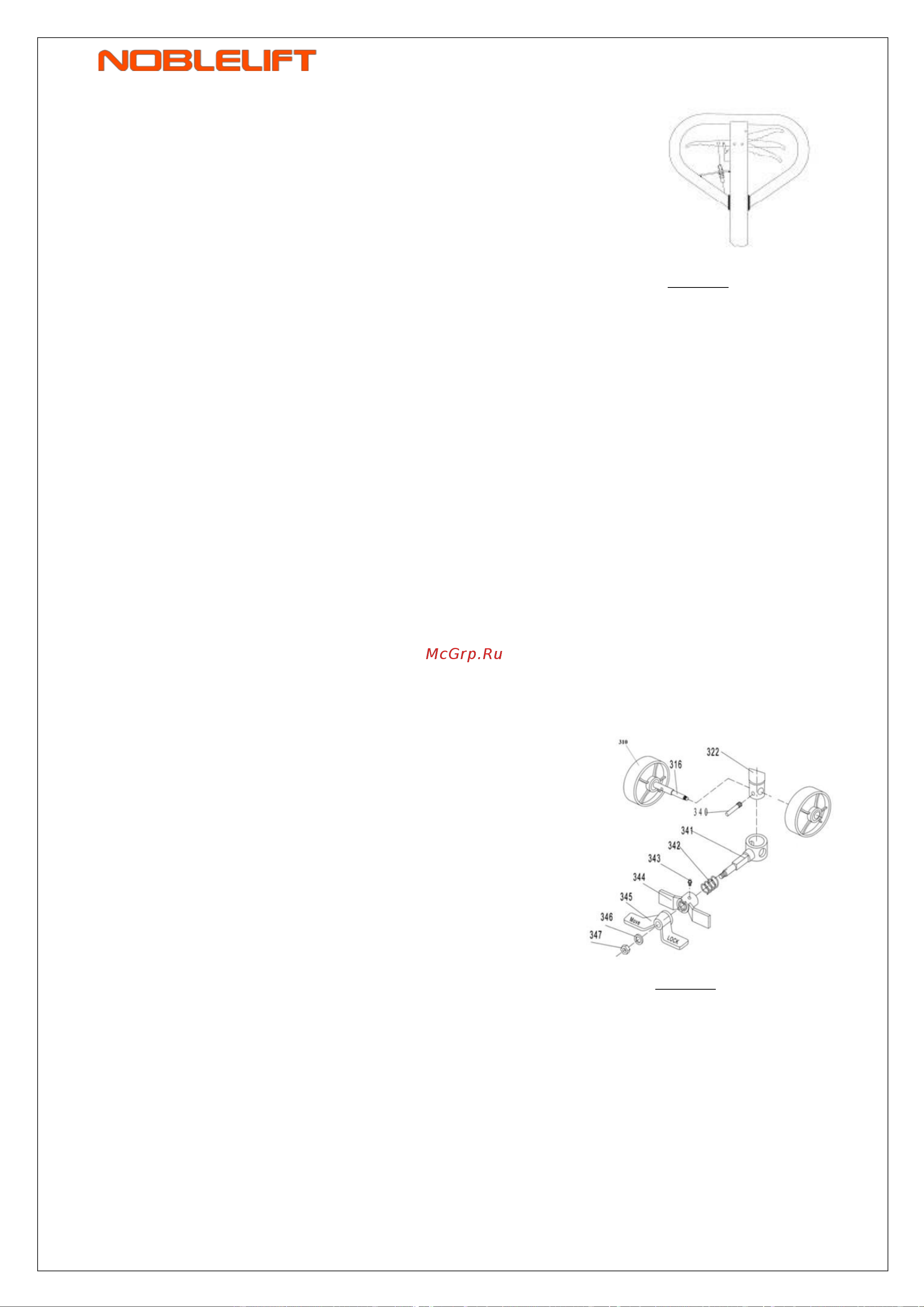

Регулировка клапана

На ручке тележки вы можете найти управляющий

рычаг, который имеет 3 положения:

Режим опускания вил: рычаг в верхнем положении,

автоматически возвращается в среднее положение,

если отпустить.

Нейтральное положение: рычаг в среднем положении.

Режим подъема вил: рычаг в нижнем положении.

• Если вилы поднимаются, когда рычаг находится

Рис. 7: Положения

рычага

в нейтральном положении, необходимо подкрутить регулировочную

гайку по часовой стрелке до тех пор, пока не будет достигнут

правильный режим работы.

• Если вилы опускаются, когда рычаг находится в нейтральном

положении, необходимо подкрутить регулировочную гайку против

часовой стрелки до тех пор, пока не будет достигнут правильный режим

работы.

• Если вилы не опускаются, когда рычаг находится в верхнем положении,

необходимо подкрутить регулировочную гайку по часовой стрелке до

тех пор, пока не будет достигнут правильный режим работы, затем

проверьте работу тележки при рычаге, находящемся в нейтральном

положении.

• Если вилы не поднимаются, когда рычаг находится в нижнем

положении, необходимо подкрутить регулировочную гайку против

часовой стрелки до тех пор, пока не будет достигнут правильный режим

работы, затем проверить правильность работы тележки при рычаге,

находящемся в верхнем и нейтральном положениях.

Ножной тормоз (Опционально)

Для сборки тормоза следуйте инструкции ниже:

а) Снимите рулевое колесо (310)

б) Установите основание (341) под корпусом

гидронасоса (322) и установите позиции

начиная с (310) по очереди. Закрепите болт

(340).

в) Установите пружину (342), тормозную

пластину (344), педаль (345) и пружинную

шайбу (346) на основании (341). Затем

затяните гайку (347).

г) Установите пресс-масленку (343).

Рис. 8: Установка

педали тормоза
