2. Использование по назначению

2.1 Порядок установки, подготовка и работа

Установка ручки



Для предотвращения протекания масла из маслобака во время транспортировки воздушный болт (деталь № 45) на заводе

заменен на болт уплотнения масла. Его необходимо установить обратно перед подготовкой тележки к использованию.



Процедура замены: Снимите маслоуплотнительный болт, установите на его место воздушный болт, чтобы маслобак

был постоянно подсоединен к окружающему воздуху.



Перед транспортировкой рукоятка снимается с тележки и упаковывается отдельно. Ее необходимо установить

обратно и надлежащим образом настроить перед применением:



Снимите болт (92) и штифт (87).



Установите рукоятку на основание рукоятки с помощью двух болтов (92) и штифта (87).



Нажмите рукоятку и снимите фиксирующую пластину (121).

Настройка буферного устройства

На рычаге управления (№83) предусмотрено 3 положения: подъем, нейтральное положение и опускание.

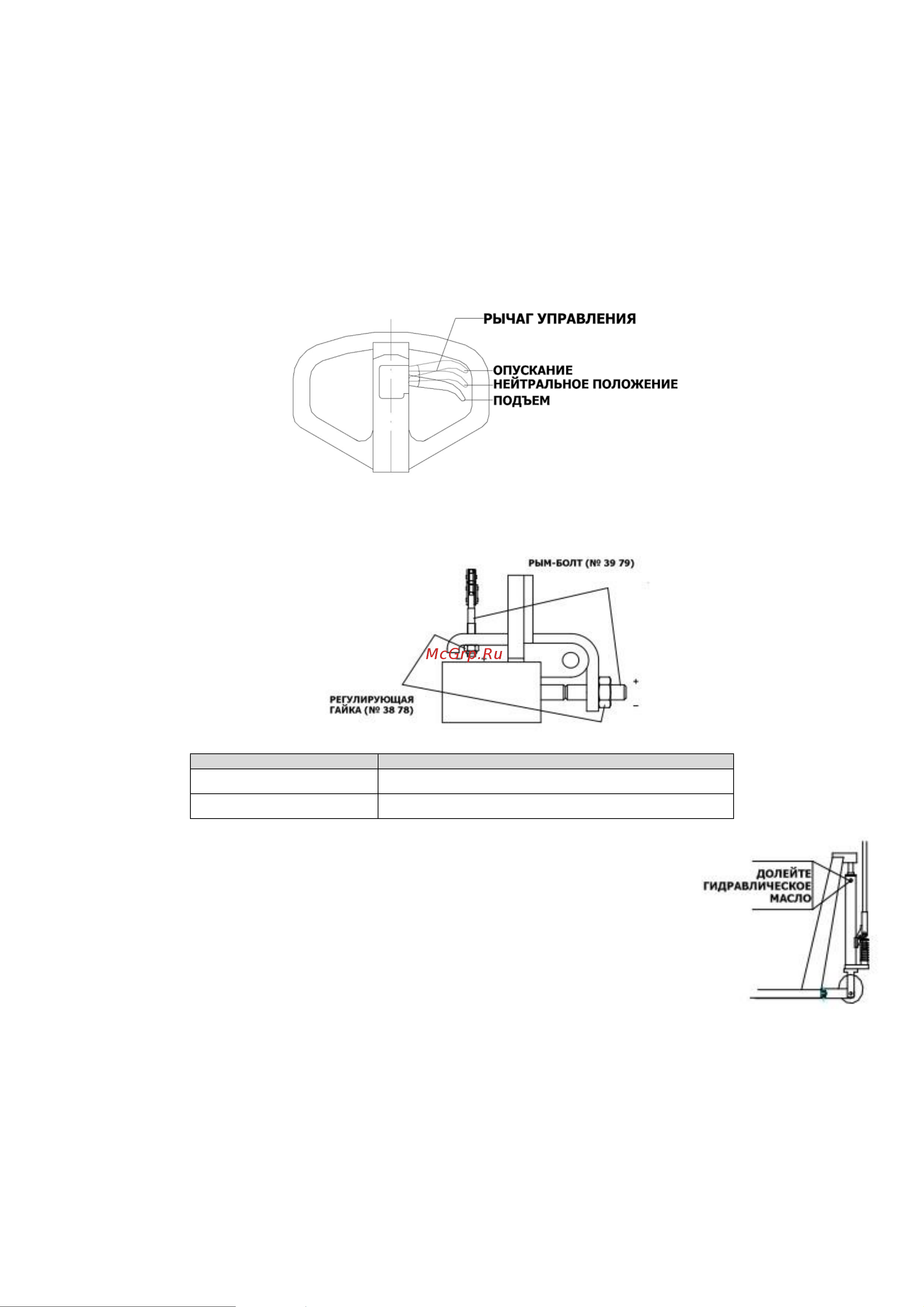

Рисунок 1.

Проверьте работу трех различных функций посредством установки регулирующего рычага в 3 различные положения

соответственно. Если рычаг не функционирует надлежащим образом, отрегулируйте регулирующую гайку (№ 38 79)

посредством следующей процедуры (см. рисунок 2).

Рисунок 2.

Проблемы

Направление вращения регулировочной гайки

Вилы не поднимаются

(по часовой стрелке)

Вилы не опускаются

(против часовой стрелки)

Стравливание воздуха в насосе

При нажатии на рукоятку вниз, невозможно сразу поднять вилы. Открутите болт (№ 130) на

насосе и медленно нажмите на рукоятку вниз для удаления воздуха из насоса. Затем

затяните болт.

Доливка масла (см. рисунок 3)

Если вилы невозможно поднять до номинальной максимальной высоты, возможно

необходимо долить гидравлическое масло в маслобак. Рабочая гидравлическая жидкость

должна соответствовать требованиям качества стандарта ISO VG22 или эквивалентного

стандарта. Категорически запрещено смешивать различные марки гидравлических

жидкостей!

Рисунок 3.

Подъем груза

• медленно подведите тележку к паллете или грузу;

• установите вилы под груз или паллету;

• переключите рычаг управления в режим подъема груза;

Груз поднимается при движении ручки гидравлической тележки.

После того, как вилы были помещены под груз (паллету), немного поднимите их, чтобы груз прочно установился

на месте. В зонах укладки, где груз может находиться на максимально возможной высоте, особенно важно, чтобы

поверхность покрытия была ровная и горизонтальная, способная выдержать вес груза и гидравлической тележки в

рабочем состоянии.

Пол должен быть освобожден от посторонних объектов или предметов, которые могут воспрепятствовать

процессу работы и повлиять на устойчивость груза.
