1. Описание и работа

1.1. Назначение изделия

Ручные тележки для транспортировки грузов на поддонах серии АС, широко используются на фабриках, в

магазинах, на складах и т.д. в разных сферах. Это оборудование для погрузочно-разгрузочных работ с материалом с

небольшой высотой подъема, и оно может использоваться для транспортировки всех видов тяжелых грузов. Данная

ручная тележка для транспортировки грузов на поддонах должна использоваться на жесткой плоской поверхности при

температуре окружающей среды между - 10 ~ 40 ℃. Тележка для перемещения грузов на поддонах обеспечивает плавный

безопасный подъем, проста в эксплуатации, качество ее исполнения обеспечивает надежность в обращении.

Если ваша ручная тележка для транспортировки грузов на поддонах не работает должным образом во время

использования, просим вас обратиться к данному руководству за информацией и предварительно определить причины

отказа и необходимые запчасти, и затем устранить проблемы в соответствии с решением, указанным в данном

руководстве.

1.2. Основные характеристики

Модель

TOR AC 2000

TOR AC 2500

TOR AC 3000

Грузоподъемность, кг

2000

2500

3000

Макс. высота подъема, мм

175

Мин. высота вил, мм

Длина вил, мм

1150

Общая ширина вил, мм

550

Ширина одних вил, мм

160

Размер подвилочных роликов, мм

80х70

80x70

Рулевое колесо, мм

180х50

180×50

Дата продажи: М.П.: Кол-во: шт.

2. Использование по назначению

2.1 Порядок установки, подготовка и работа

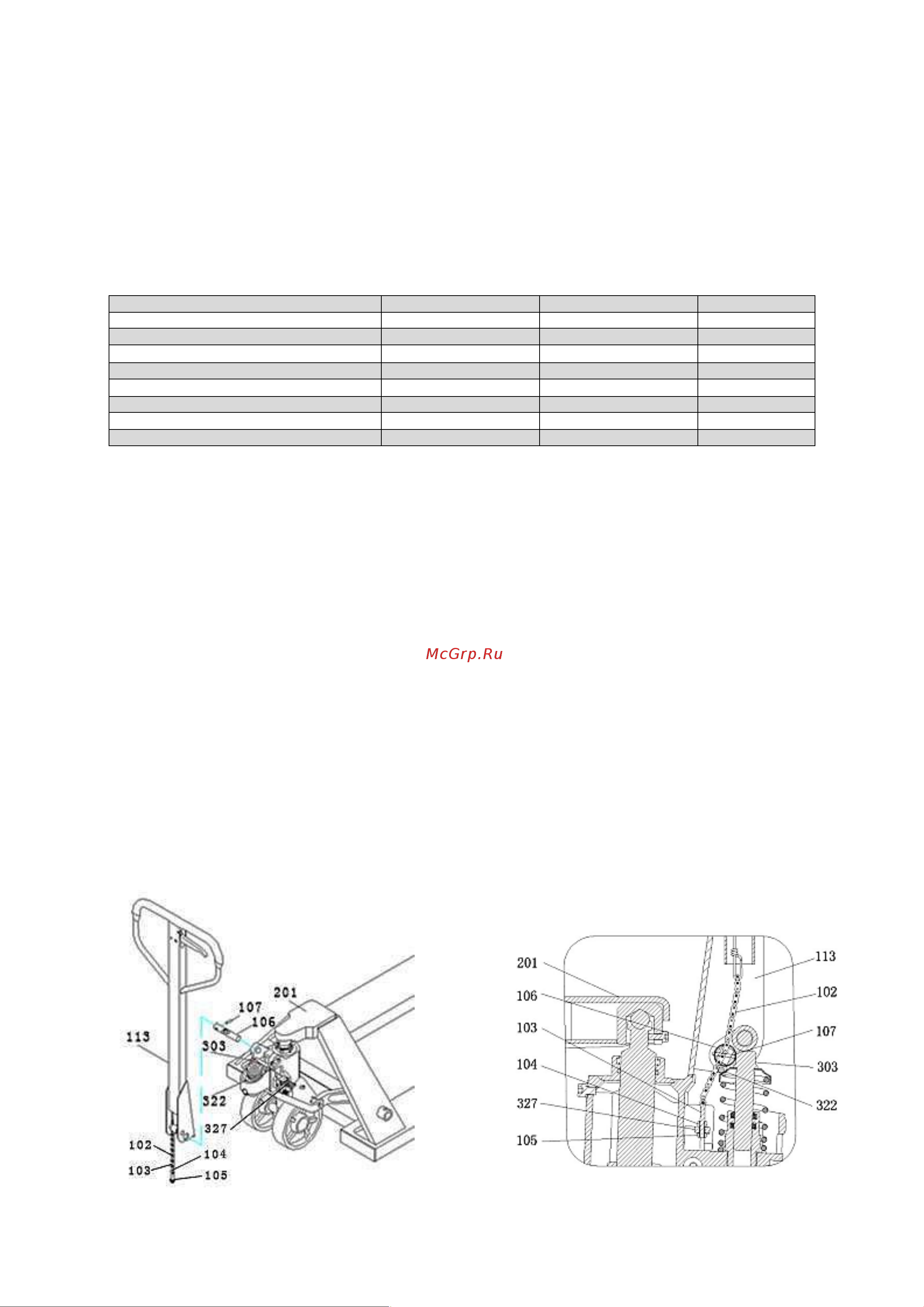

Установка ручки

Для облегчения транспортировки ручка и корпус тележки упаковываются раздельно. Пользователь может

установить их в соответствии с рисунком 1 и 2.

 Установите ручку (113) сверху стержня цилиндра (303) и ударьте вал позиционирования ручки (106) молотком,

чтобы он вошел в отверстие между гидравлическим насосом и ручкой (113)

Примечание: вал позиционирования ручки должен располагаться по центру отверстия в направлении "\", а

отверстие пружинного штифта должно быть обращено к вам.

Затем используйте плоскогубцы и молоток, чтобы забить пружинный штифт (107) в вал позиционирования (106).

 Затем опустите ручку (113), снимите ограничительный рычаг стержня цилиндра (322) (как показано на рисунках

1 и 2).

 Пропустите откидной болт (103), шестигранную гайку (104), неметаллическую вставную зажимную гайку (105) и

цепь (102) через центральное отверстие вала позиционирования ручки, затем настройте педальное управление (327).

Разместите откидной болт (103) в пазу перед ним, а шестигранную гайку (104) сверху педального управления (327), и

вставьте неметаллическую вставную зажимную гайку (105) под педальное управление (327). Таким образом, ручка будет

установлена на гидравлическом насосе.

Рисунок 1. Рисунок 2.
