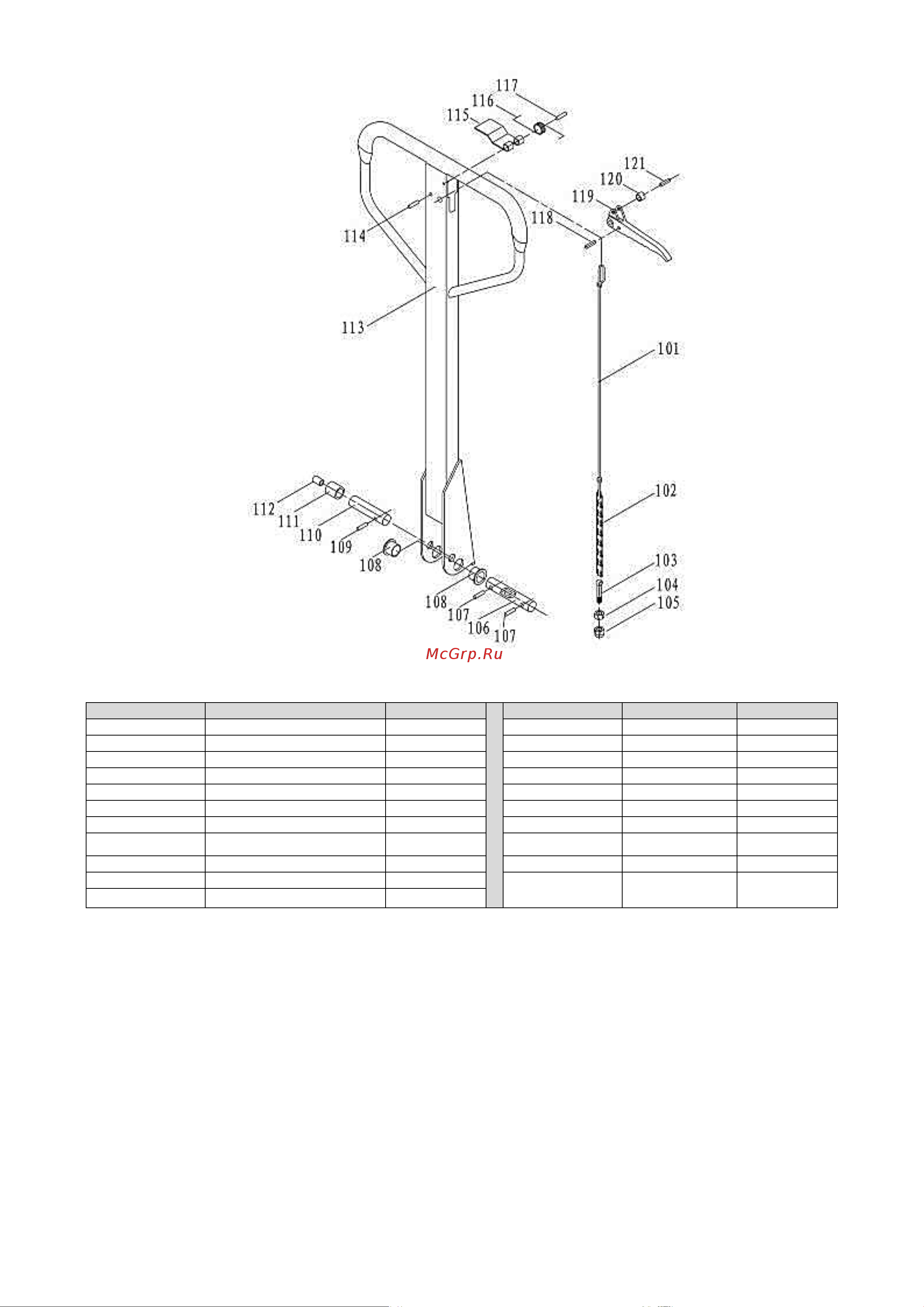

Взрыв-схемы
Рисунок 5. Взрыв-схема ручки тележки AC.
Детали сборки ручки тележки AC. Номер позиции на схеме сборки.
Номер детали
Деталь
Кол-во, шт.
Номер детали
Деталь
Кол-во, шт.
101
Pulling rod
1
112
Roller cover
1
102
Chain
1
113
Handle welding
1
103
Drop bolt
1
114
Elastic pin
1
104
Hexagonal nut
1
115
Return shrapnel
1
105
Nonmetallic insert lock nut
1
116
Return spring
1
106
Positioning Shaft
1
117
Elastic pin
1
107
Elastic pin
2
118
Elastic pin
1
108
Spacer bush
2
119
Control handle
1
109
Elastic cylindrical pin
1
120
Handle wheel
1
110
Roller shaft
1
121
Elastic pin
1
111
Roller
1
