1. Описание и работа

1.1. Назначение изделия

Ручная тележка для транспортировки грузов на поддонах TOR DX, широко используются на фабриках, в магазинах, на

складах и т.д. в разных сферах. Это оборудование для погрузочно-разгрузочных работ с материалом с небольшой высотой

подъема, и оно может использоваться для транспортировки всех видов тяжелых грузов. Данная ручная тележка для

транспортировки грузов на поддонах должна использоваться на жесткой плоской поверхности при температуре окружающей

среды между - 10 ~ 40 ℃. Тележка для перемещения грузов на поддонах обеспечивает плавный безопасный подъем, проста в

эксплуатации, качество ее исполнения обеспечивает надежность в обращении.

Оцинкованная тележка серии TOR DX предназначена для эксплуатации в агрессивной среде. Соляные растворы, кислотные,

щелочные растворы повышенная влажность. Оцинкованное покрытие позволяет тележке прослужить в этих средах гораздо

дольше.

Если ваша ручная тележка для транспортировки грузов на поддонах не работает должным образом во время

использования, просим вас обратиться к данному руководству за информацией и предварительно определить причины отказа и

необходимые запчасти, и затем устранить проблемы в соответствии с решением, указанным в данном руководстве.

1.2. Технические характеристики

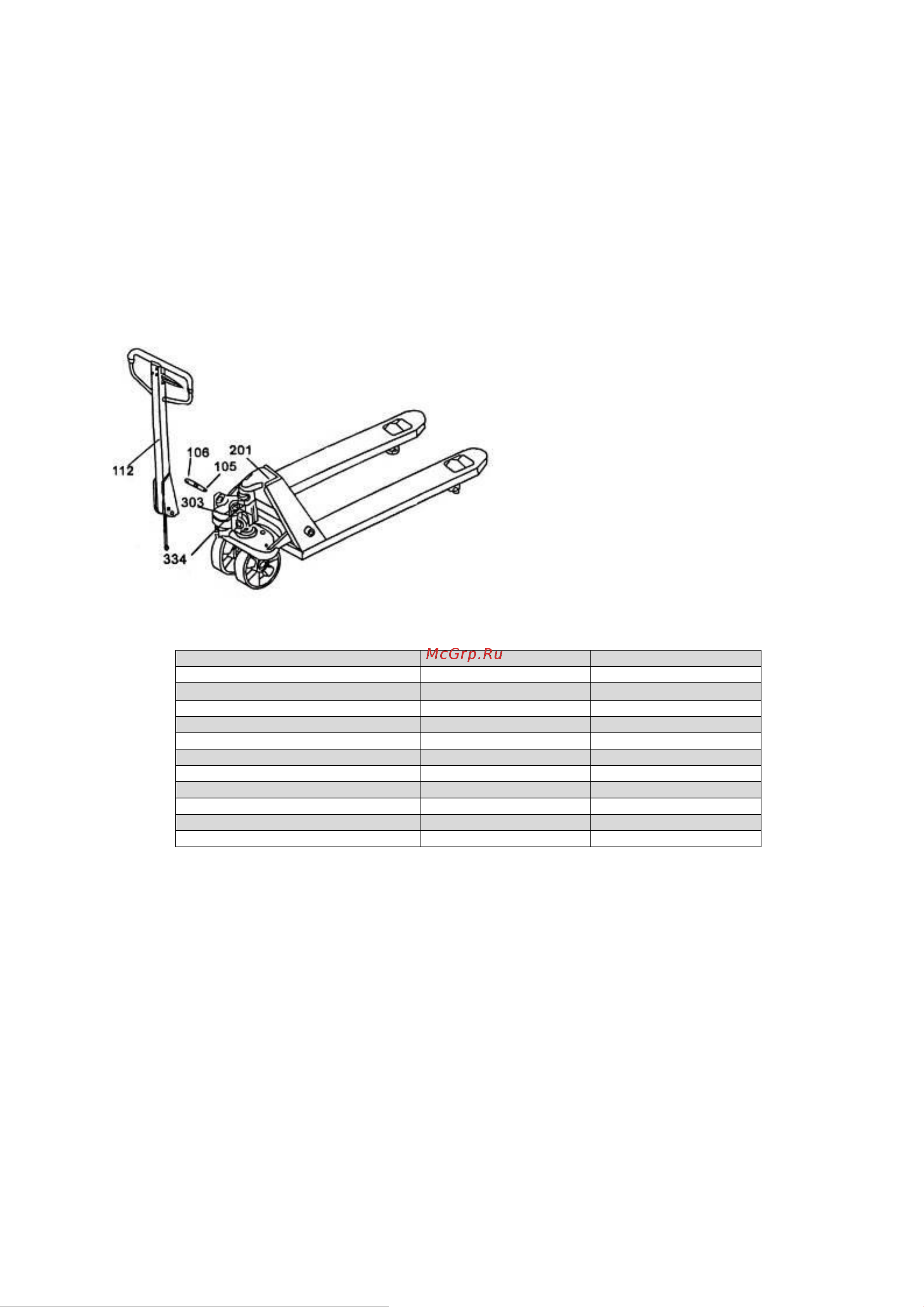

105 – палец держателя

106 – пружинный штифт

112 - рукоятка

201 - корпус

303 – сердечник насоса

334 – пружинный ограничитель

Рисунок 1.

Модель

TOR DX 2.0

TOR DX 2.5

Артикул

-----

1002572

Грузоподъемность, кг

2000

2500

Макс. высота подъема, мм

190

195

Высота подхвата, мм

Длина вил, мм

1150

Общая ширина вил, мм

550

Ширина одной вилы, мм

160

Подвилочные ролики, мм

80х70

Ведущее колесо, мм

180×50

Тип колеса

нейлон

Масса, кг

Дата продажи: М.П.: Кол-во: шт.

2. Использование по назначению

2.1 Порядок установки, подготовка и работа

Установка ручки

Поставьте рукоятку на сердечник насоса (303), затем постучите молотком так, чтобы палец держателя вошел в

гидравлический насос (105) и рукоятку (112) с помощью плоскогубцев и молотка забейте пружинный штифт (106) в палец

держателя (105).

Примечание: вал позиционирования ручки должен располагаться по центру отверстия в направлении "\", а отверстие

пружинного штифта должно быть обращено к вам.

Затем вдавите рукоятку до пружинного ограничителя (304) (Смотрите рисунок 1).

Регулировочная гайка (104), установочный винт (104) и цепь (102) должны пройти через центровочное отверстие (105),

затем настройте педаль рычага управления (330), а установочный винт (103) сместите к желобу к переднему концу так, чтобы с

помощью регулировочной гайки (104) затянуть нижний конец рычага управления (330). Таким образом, ручка будет установлена

на гидравлическом насосе.
