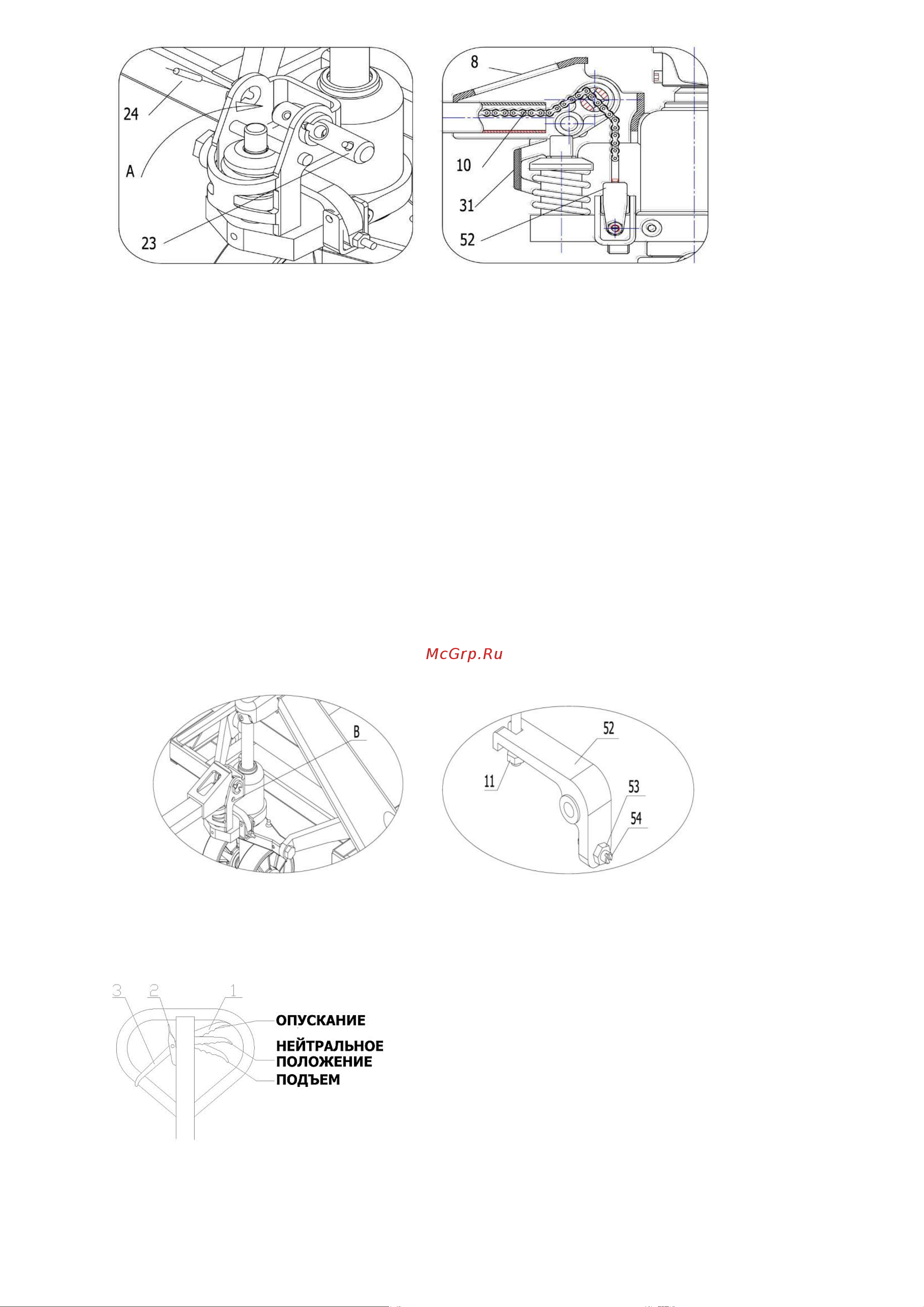

Рисунок 1. Рисунок 2.

 Установите шнек и гайку на конце цепи (10) в паз опорного корпуса рычага (52). (см. рисунок 2 и 4).

 Согласно рисунку 3 установите рукоятку (8) в горизонтальное положение, выньте штифт В, сохраните его, он

понадобиться при следующей замене ручки.

 Сборка завершена.

Дата продажи: М.П.: Кол-во: шт.

2. Использование по назначению

2.1 Порядок установки, подготовка и работа

Установка ручки

 Вытяните фиксатор (23), согласно рисунку 1.

 Вставьте корпус рукоятки (8) в отверстие А. Соедините корпус рукоятки (8) с насосом (31) с помощью фиксатора (23).

 Затеи проденьте эластичный штифт через фиксатор (23), чтобы зафиксировать деталь.

 Проведите цепь (10) через отверстие в фиксатор (23). (см рисунок 2).

Рисунок 3. Рисунок 4.

Рисунок 5.

Настройка буферного устройства

4.1 После того, как тележка была собрана, возьмитесь за ручку и

подкачайте рукоятку, проверьте как работает тележка при различных

операциях: подъем, нейтральное положение, спуск; убедитесь, что при

любом положении вам удобно держать рукоятку (см. рисунок 5).

4.2 Болт (53), показанный на рис.4, предназначен для регулировки

тележки. Если тележка сразу опускается после подъема, слегка поверните болт (53) против часовой стрелки. Затем попробуйте

вновь поднять тележку. Повторите это действие, пока тележка не будет подниматься нормально. Если после подъема тележка не

опускается, поверните слегка болт (53) по часовой стрелке. Затем попробуйте вновь поднять тележку. Повторите это действие,

пока тележка не будет подниматься нормально. Шестигранная гайка 54 на болте (53) выполняет функцию замка. Поэтому перед

регулировкой ее необходимо открутить и закрутить обратно по окончанию регулировки.
