2. Использование по назначению

2.1 Порядок установки, подготовка и работа

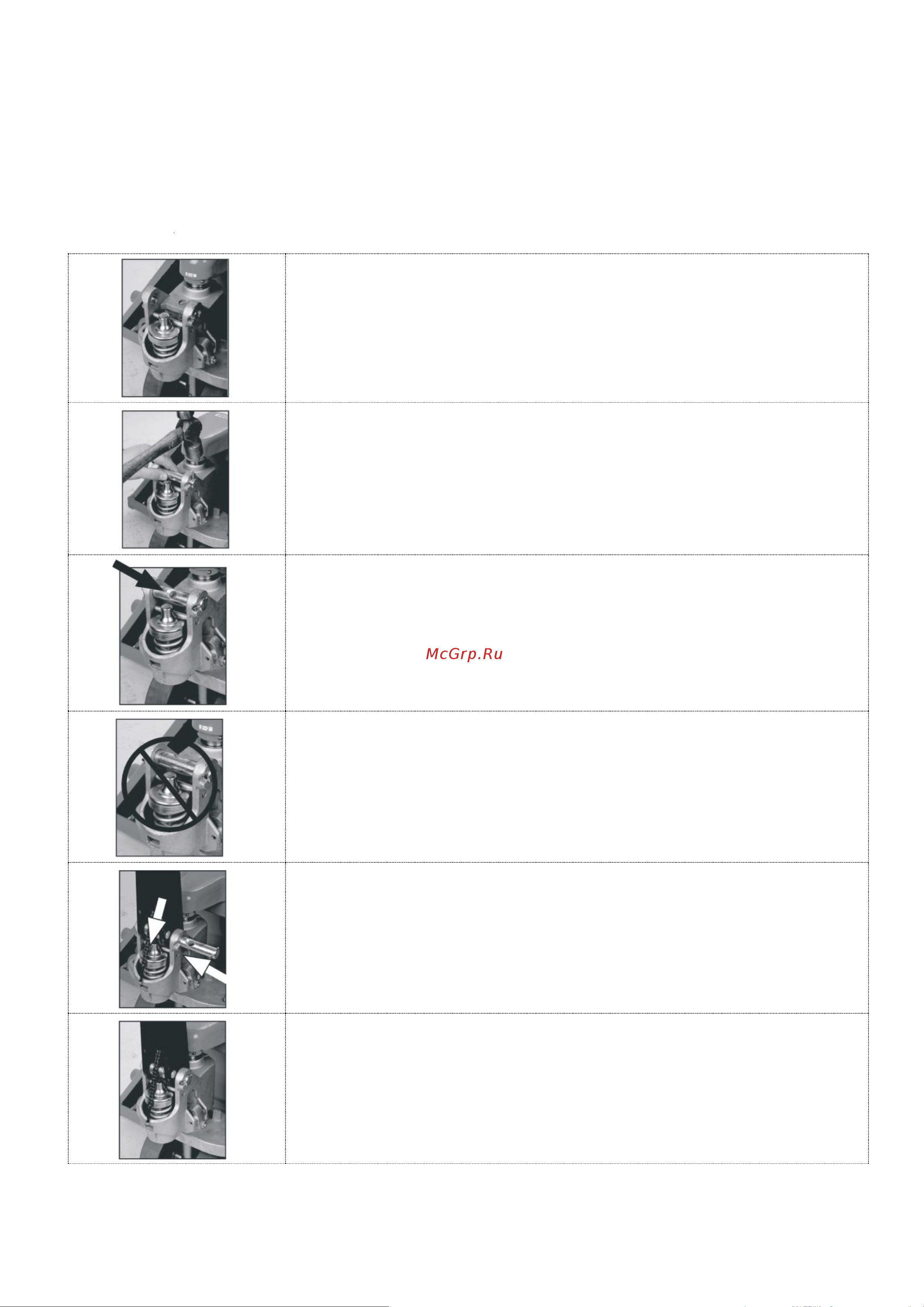

Установка ручки

Для облегчения транспортировки ручка и корпус тележки упаковываются раздельно.

Инструменты, необходимые для сборки: молоток, плоская отвертка, ключ на 14 мм.

ВНИМАНИЕ

1. Убедитесь, что пружинный предохранительный штифт находится на своем месте.

Штифт должен быть расположен надлежащим образом в отверстиях, расположенных

с каждой стороны корпуса насоса. Если предохранительный штифт расположен

ненадлежащим образом в одном из отверстий, окажите давление на пружину с

помощью зажима «C», надавливающего на шток насоса. После сброса давления

правильно вставьте штифт и медленно извлеките зажим.

2. Вставьте штифт рукоятки в соответствующие отверстия и, используя молоток,

вставьте одну пружину только с одной стороны.

3. Вставьте штифт рукоятки без рукоятки и убедитесь, что центральное отверстие

направлено на вас.

4. Если центр штифта направлен не на вас, то вставьте его с другой стороны.

ВАЖНО: Цепь рычага подъема проходит через центральное отверстие. Если оставить

ее в этом виде, цепь будет иметь форму «S» и будет испытывать слишком сильное

натяжение, что затруднит использование рычага подъема.

5. ВАЖНО: Перед выполнением данного шага убедитесь, что цепь подана с

наружной стороны ролика штока поршня (см. верхнюю стрелку). Если оставить его в

правильном положении, будет невозможно вставить штифт рукоятки и цепь, а это

может привести к поломке. Совместите отверстия рукоятки с отверстиями корпуса

насоса и протолкните штифт рукоятки (см. нижнюю стрелку).

6. Убедитесь, что штифт рукоятки полностью проходит через рукоятку и опирается на

другую сторону.
