10

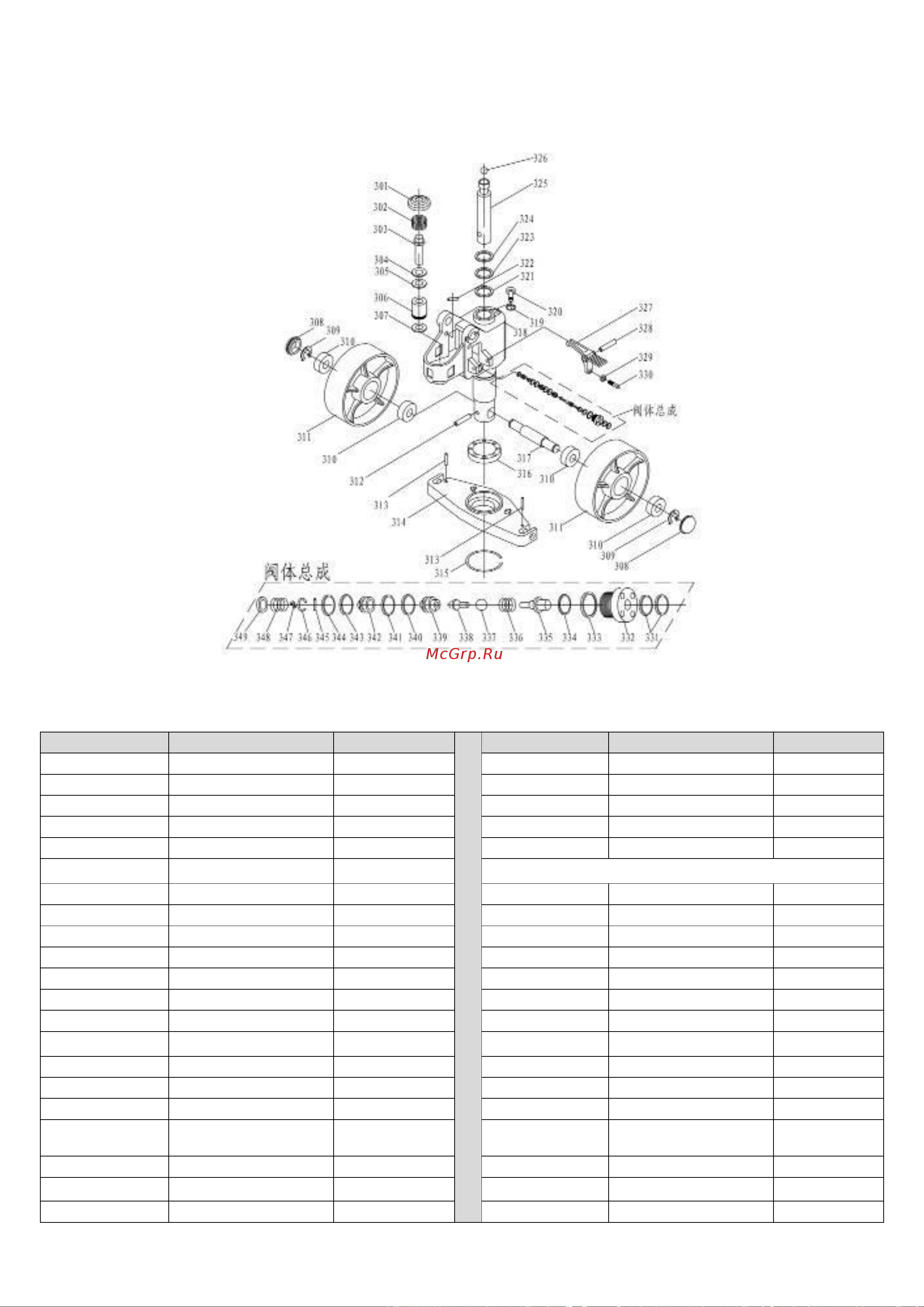

Рисунок 7. Взрыв-схема гидроузла тележки RHP.
Детали сборки гидроузла тележки RHP. Номер позиции на схеме сборки.
Номер детали
Деталь
Кол-во, шт.
Номер детали
Деталь
Кол-во, шт.
301
Spring gland
1
326
Steel ball
1
302
Pump core spring
1
327
Pedal control
1
303
Pump core
1
328
Elastic pin
1
304
Anti-dust ring
1
329
Nut M8
1
305
Sealing ring
1
330
Fasten screw M8x20
1
306
Small pump body
1
307
Copper sheet
1
331
"O" ring
2
308
Anti-dust wheel cover
2
332
Copper nut
1
309
Rand
2
333
"O" sealing ring
1
310
Bearing 6204
4
334
"O" sealing ring
1
311
Rear wheel
2
335
Top rod
1
312
Elastic pin
1
336
Top rod spring
1
313
Elastic pin
2
337
Steel ball
1
314
Bearing board
1
338
High pressure valve
core
1
315
Check ring for bearing
1
339
Valve body connector
1
316
Pulling ball bearing
1
340
Cutting edge bearing
ring
1
317
Rear wheel bearing
1
341
"O" ring
1
318
Oil Pump
1
342
High pressure valve
body
1
319
Bonded washer
1
343
Cutting edge bearing
ring
1
320
Inner hexagonal screw
1
344
"O" ring
1
321
Sealing ring
1
345
Elastic pin
2
