2. Использование по назначению

2.1 Порядок установки, подготовка и работа

Установка ручки

Для облегчения транспортировки ручка и корпус тележки упаковываются раздельно. Пользователь может

установить их в соответствии с рисунком 1 и 2.

 Установите ручку (113) сверху стержня цилиндра (303) и ударьте вал позиционирования ручки (106) молотком,

чтобы он вошел в отверстие между гидравлическим насосом и ручкой (113)

Примечание: вал позиционирования ручки должен располагаться по центру отверстия в направлении "\", а

отверстие пружинного штифта должно быть обращено к вам.

Затем используйте плоскогубцы и молоток, чтобы забить пружинный штифт (107) в вал позиционирования (106).

 Затем опустите ручку (113), снимите ограничительный рычаг стержня цилиндра (322) (как показано на

рисунках 1 и 2).

 Пропустите откидной болт (103), шестигранную гайку (104), неметаллическую вставную зажимную гайку (105)

и цепь (102) через центральное отверстие вала позиционирования ручки, затем настройте педальное управление (327).

Разместите откидной болт (103) в пазу перед ним, а шестигранную гайку (104) сверху педального управления (327), и

вставьте неметаллическую вставную зажимную гайку (105) под педальное управление (327). Таким образом, ручка

будет установлена на гидравлическом насосе.

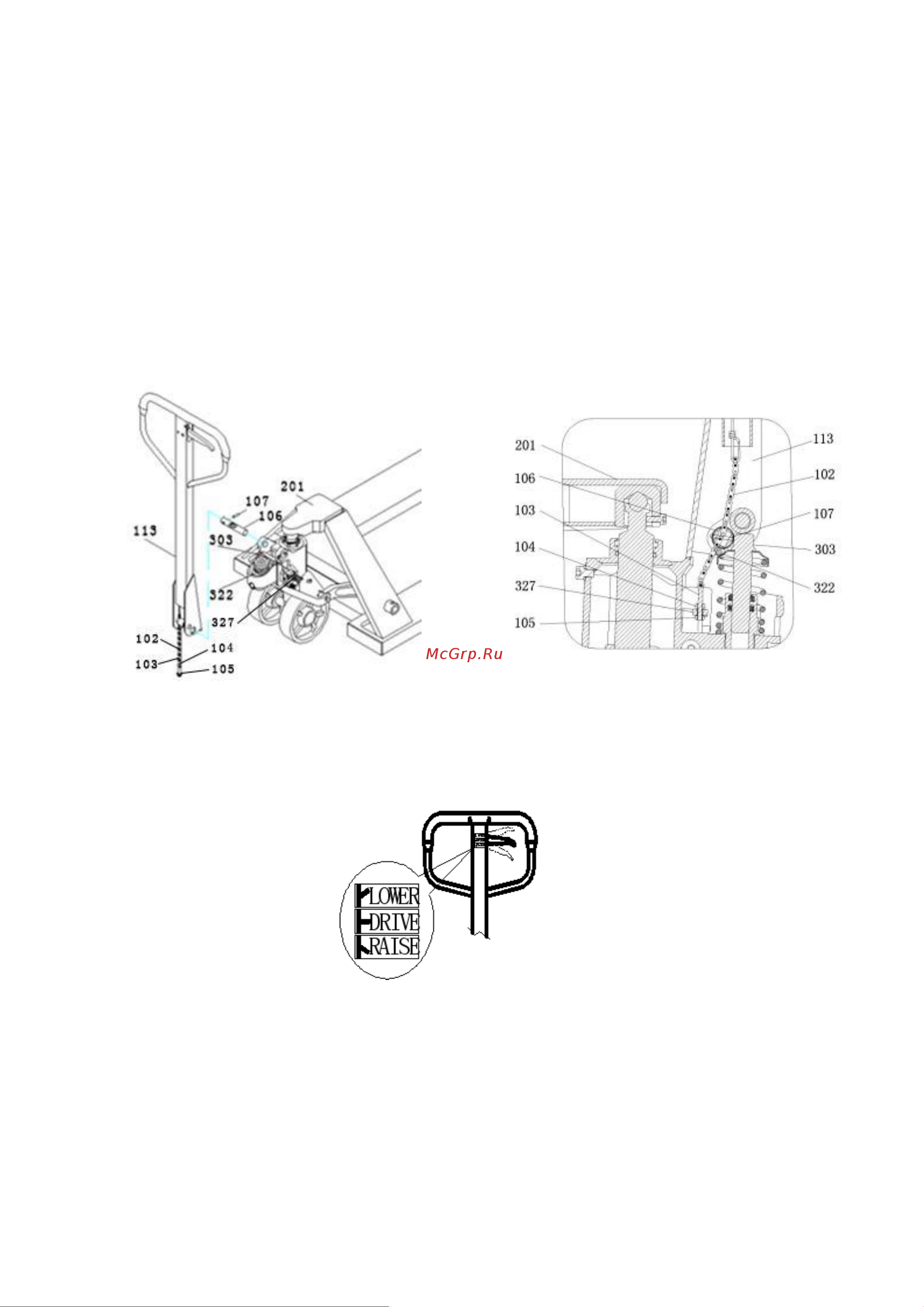

Рисунок 1. Рисунок 2.

Настройка буферного устройства

Вы можете видеть маленькую ручку управления (119) над ручкой на ручной тележке для транспортировки грузов

на поддонах. Ее можно переводить в три положения (см. рис. 3). После окончания работы ее необходимо перевести в

положение Middle (Среднее). Эти три положения были настроены соответствующим образом перед отправкой с завода.

Если при аварийной ситуации происходят изменения, вы можете перезагрузить их в соответствии со следующими

шагами:

Рисунок 3. LOWER: опускание – положение опускания; DRIVE: движение – среднее положение;

RAISE: подъем – положение подъема.

1. Если маленькая ручка управления (119) установлена в положение Middle (Среднее), нажмите на масляный

насос, ручная тележка для транспортировка грузов на поддонах поднимается, необходимо повернуть по часовой

стрелке шестигранную гайку (104) на откидном болте (103), и неметаллическую вставную зажимную гайку (105). Снова

нажмите на масляный насос до тех пор, пока ручная тележка для транспортировки грузов на поддонах не будет больше

подниматься, и все не заработает должным образом.

2. Если маленькая ручка управления (119) находится в положении Middle (Среднее), нажмите на масляный насос,

ручная тележка для транспортировки грузов на поддонах опускается, необходимо повернуть против часовой стрелки

шестигранную гайку (104) и неметаллическую вставную зажимную гайку (105) до тех пор, пока ручная тележка для

транспортировки грузов на поддонах не будет больше опускаться.

3. Когда маленькая ручка управления (119) находится в положении Lower (Опускание), но тележка не может

опуститься, поверните по часовой стрелке шестигранную гайку (104) и неметаллическую вставную зажимную гайку

(105) до тех пор, пока маленькая ручка управления (119) не будет удерживаться в одном положении, и тележка не
