Тележка ручная гидравлическая TOR RHP

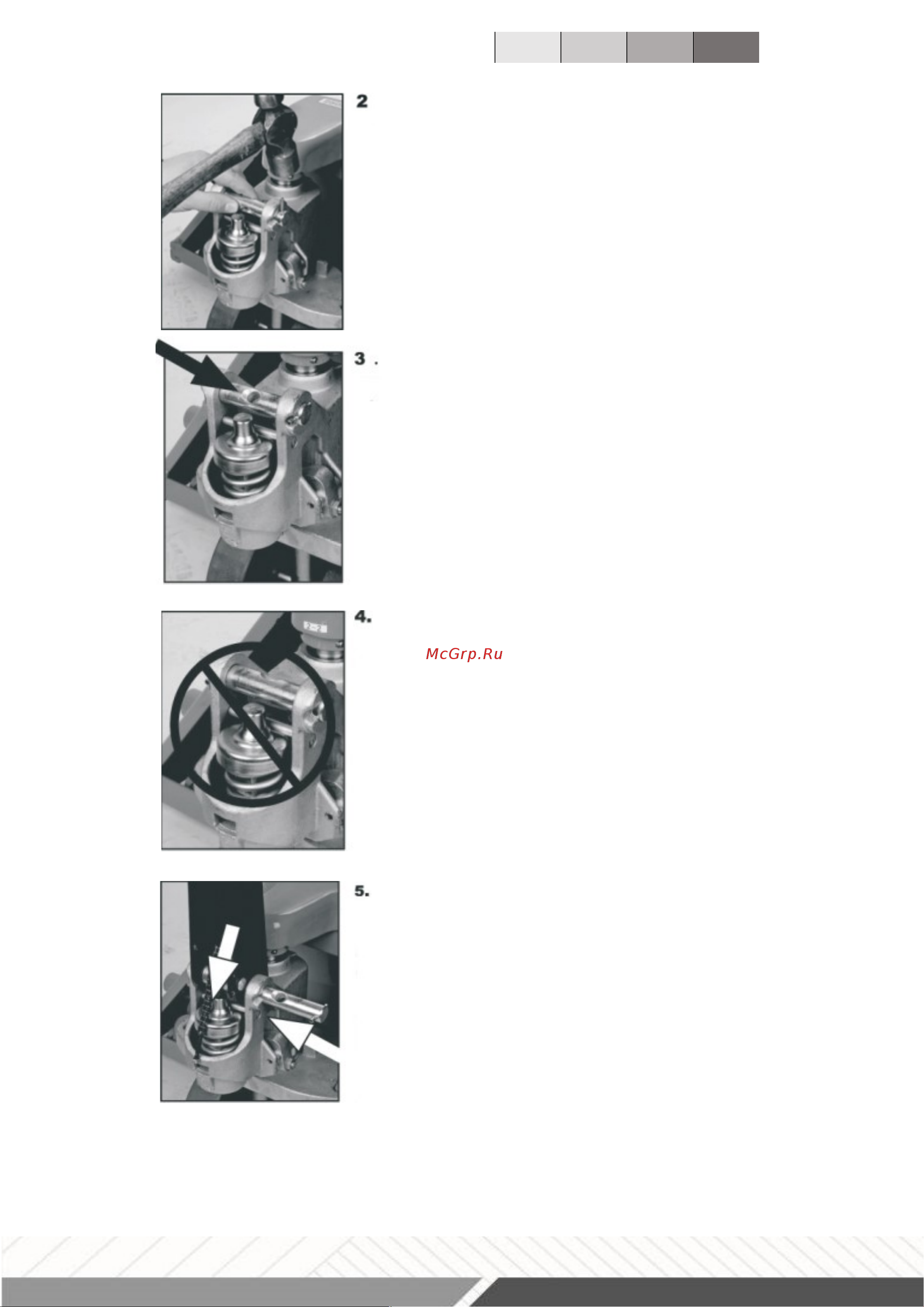

Вставьте штифт ручки в проушины гидроузла.

Аккуратно с помощью молотка вбейте пружинный

штифт в отверстие штифта ручки, с одной стороны.

На рисунке 3 показано правильное расположение

штифта рукояти. Отверстие должно быть направлено

на вас.

Если центральное отверстие штифта

Направлено от вас, то просто переверните штифт.

ВНИМАНИЕ!

Цепь рукояти проходит через это центральное

отверстие.

Если оставить его в таком виде, то цепь будет иметь

форму «S» и находиться под

слишком сильным напряжением, что делает

переключение

рычага управления затруднительным и может

привести к поломке.

ВАЖНО!

ЦЕПОЧКА

Перед этим шагом убедитесь, что подаете цепь

снаружи нажимного ролика (см. верхняя стрелка).

Если цепочка будет с внутренней стороны, то это

сильно затруднит ее установку и может привести к

поломкам.

Совместите отверстия рукоятки с отверстиями в

гидроузле и установите штифт.

(см. нижнюю стрелку)
