Габариты (д*ш*в), мм

1438*540*1210

Масса, кг

128

Дата продажи: М.П.: Кол-во: шт.

2. Использование по назначению

2.1 Порядок установки, подготовка и работа

Установка ручки

 Соберите комплектующие детали ручки (H100) и вставьте ее в корпус гидроузла (B101).

 Выньте ось (B09) из полиэтиленового пакета.

 Вставьте ось (B09) на одном конце корпуса гидроузла (B101), затем соедините корпус гидроузла (B101) и ручку (H100).

Обратите внимание на положение отверстия в оси (B09), пропустите стальную проволоку и гайку на цепи (H09) через

отверстие в оси (B09) (см. рисунок 2 и 3).

 Пружинный штифт (B10) фиксирует ось (B09).

 Ручкой (H01) нажмите на поршень гидроузла (B103) и выньте штифт (B11).

 Поднимите кривошипное соединение (B46) и вставьте штифт на шток с цепью (H09) в паз кривошипного соединения

(B09).

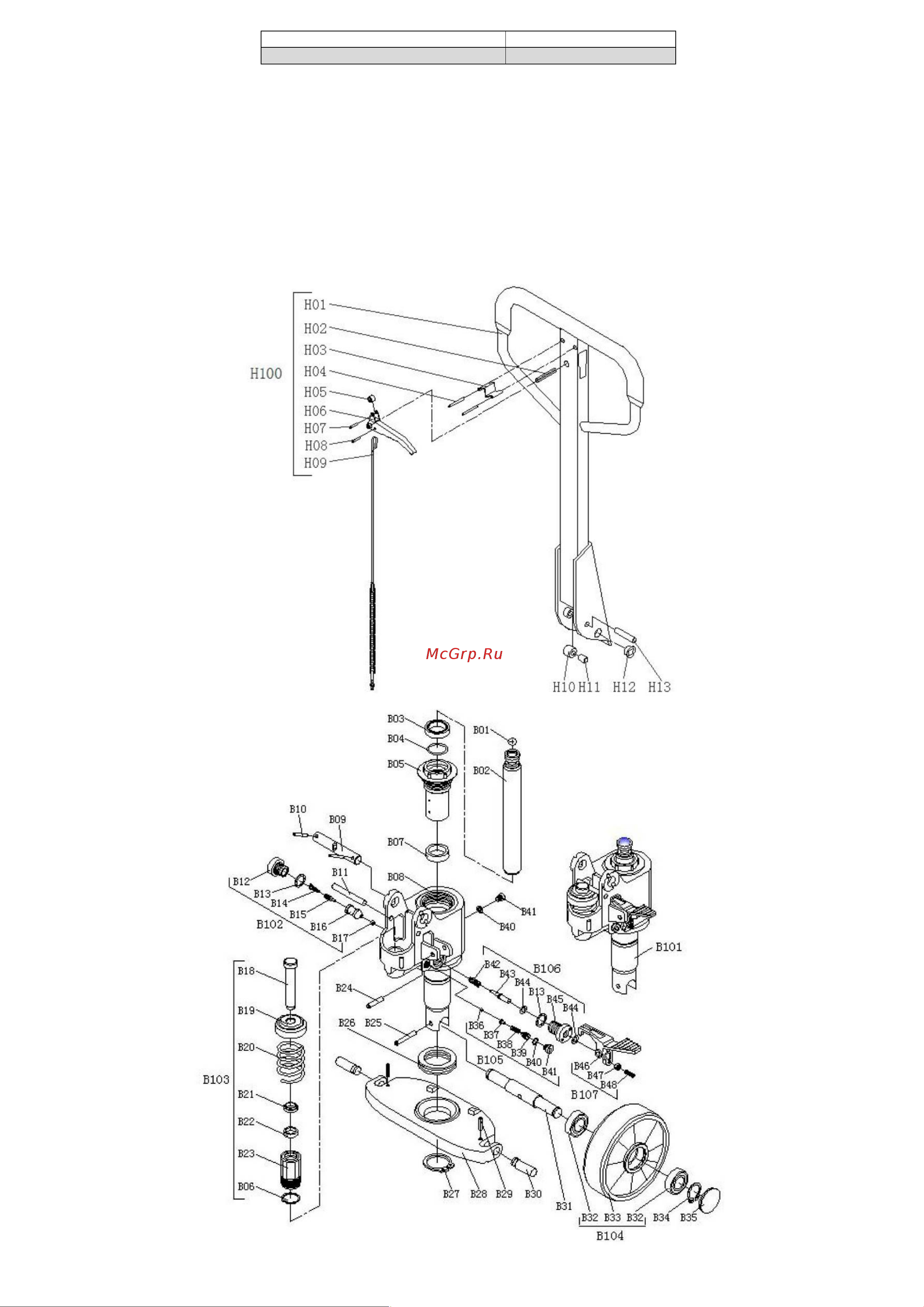

Рисунок 2.
