ТЕЛЕЖКА ГИДРАВЛИЧЕСКАЯ С ВЕСАМИ WH-25ES

с принтером

2. Использование по назначению

2.1 Порядок установки, подготовка и работа

Установка ручки

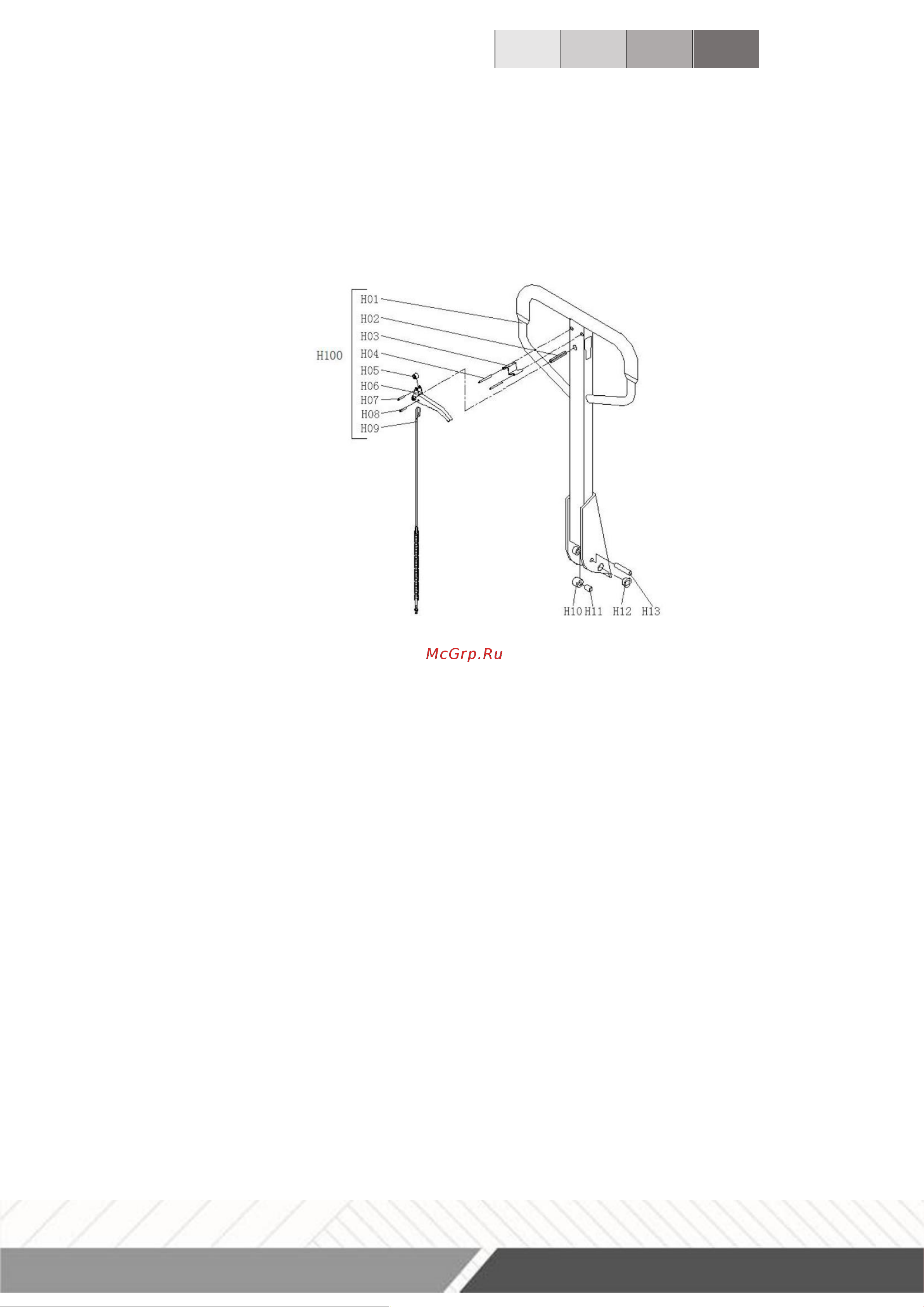

Рис.2

 Соберите комплектующие детали ручки (H100) и вставьте ее в корпус

гидроузла (B101).

 Выньте ось (B09) из полиэтиленового пакета.

 Вставьте ось (B09) на одном конце корпуса гидроузла (B101), затем

соедините корпус гидроузла (B101) и ручку (H100). Обратите внимание на

положение отверстия в оси (B09), пропустите стальную проволоку и гайку на цепи

(H09) через отверстие в оси (B09) (см. рисунок 2 и 3).

 Пружинный штифт (B10) фиксирует ось (B09).

 Ручкой (H01) нажмите на поршень гидроузла (B103) и выньте штифт (B11).

 Поднимите кривошипное соединение (B46) и вставьте штифт на шток с

цепью (H09) в паз кривошипного соединения (B09).
