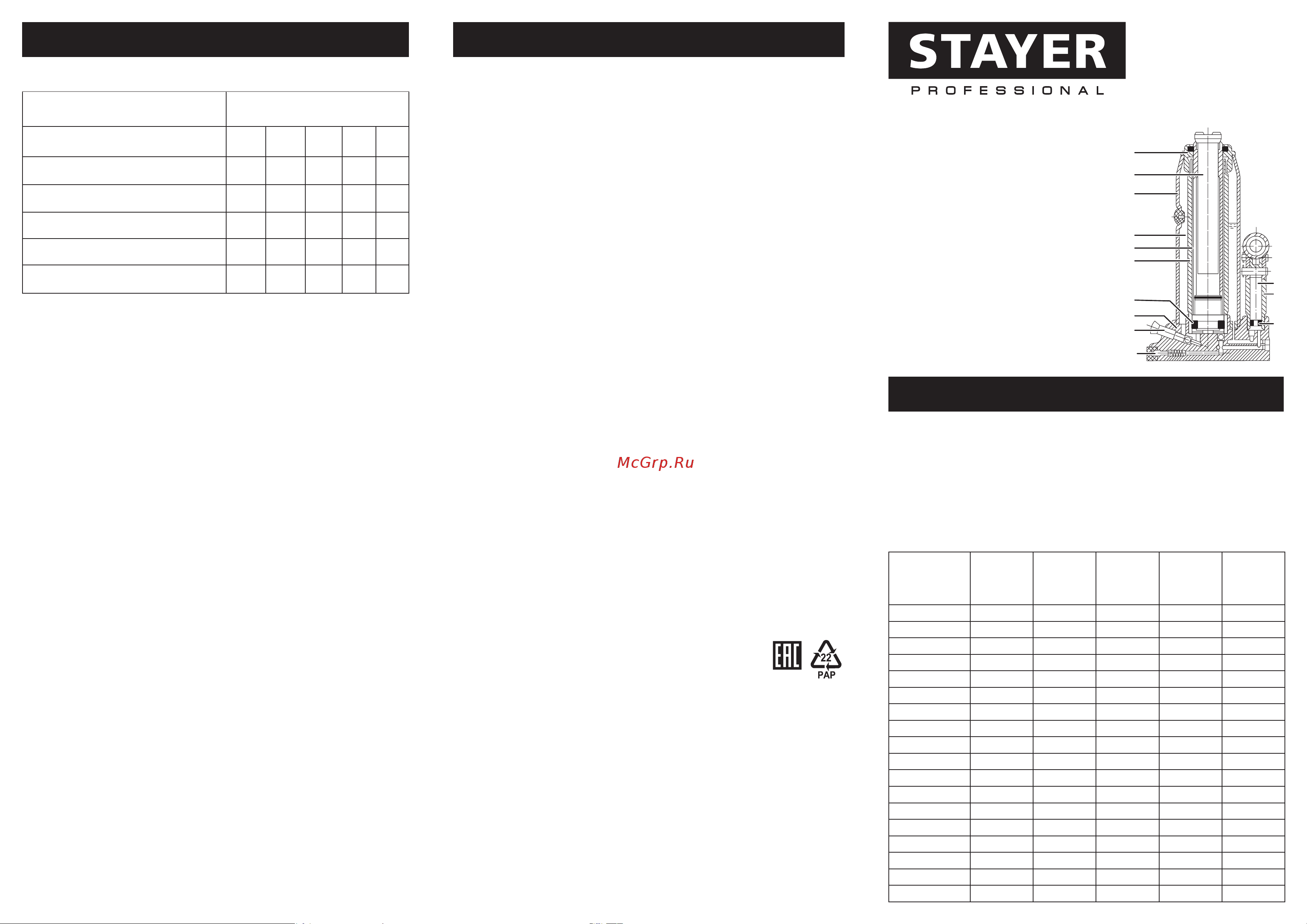

Руководство по эксплуатации

Гидравлический домкрат

«Бутылочный»

43160-xx

Назначение и область применения

Гидравлический домкрат представляет собой устройство с ручным при-

водом, предназначенное для поднятия грузов. Домкрат располагается

при подъеме / опускании под грузом, исключая необходимость использо-

вания вспомогательных сооружений, канатов или цепей и т.п.

Домкраты бутылочного типа могут использоваться в качестве рабочего

элемента в составе более сложных устройств, таких как прессы, трубо-

гибы, подъемники и т.п.

Артикул

Грузо

подъемность,

Минимальная

высота

подхвата,

мм

Рабочий

ход поршня,

мм

Рабочий ход

направляю-

щего

винта, мм

Вес нетто,

кг

43160-2 2 181 116 48 2.9

43160-2-K 2 181 116 48 2.9

43160-3 3 195 125 60 3.6

43160-3-K 3 195 125 60 3.6

43160-4 4 195 125 60 3.6

43160-4-K 4 195 125 60 3.6

43160-5 5 216 127 70 4.8

43160-5-K 5 216 127 70 4.8

43160-6 6 216 127 70 4.8

43160-6-K 6 216 127 70 4.8

43160-8 8 228 150 81 5.7

43160-10 10 228 153 81 6.6

43160-12 12 228 158 81 7.3

43160-16 16 228 155 82 8.4

43160-20 20 240 153 62 10.8

43160-25 25 240 135 – 11.5

43160-30 30 283 184 – 22.3

43160-50 50 298 184 – 32.2

Технические характеристики

1. Перепускной клапан

2. Основание

3. Уплотнительное кольцо

4. Гидравлический цилиндр

5. Поршень

6. Гидравлическое масло

7. Масляный резервуар

8. Направляющий винт с упорной резьбой

9. Верхняя крышка

10. Плунжер насоса

11. Корпус насоса

12. Уплотнительное кольцо

13. Предохранительный клапан

Гарантийные обязательства

Настоящая гарантия не ограничивает законных прав потребителей, пре-

доставленных им действующим законодательством РФ.

Гарантийные обязательства распространяются только на неисправно-

сти, выявленные в течение гарантийного срока и обусловленные произ-

водственными и конструктивными факторами.

Срок службы 10 лет со дня продажи.

Неисправные узлы инструментов в течение гарантийного срока ремонти-

руются или заменяются новыми. Решение о целесообразности их замены

или ремонта остается за специализированным сервисным центром. Заме-

няемые детали переходят в собственность службы сервиса.

Срок гарантии составляет 12 месяцев со дня продажи.

Гарантийный ремонт не осуществляется в следующих случаях:

` при использовании оборудования не по назначению, указанному в ин-

струкции по эксплуатации;

` при механических повреждениях оборудования;

` при возникновении неисправностей из-за действия непреодолимой

силы, а также из-за неблагоприятных атмосферных или иных внеш-

них воздействий на изделие, таких как дождь, снег, повышенная влаж-

ность, нагрев, агрессивные среды и др.;

` при естественном износе оборудования (полная выработка ресурса,

сильное внутреннее или внешнее загрязнение, ржавчина и т.п.);

` при возникновении повреждений из-за несоблюдения предусмотрен-

ных инструкцией условий эксплуатации;

` при попадании в оборудование посторонних предметов, например,

песка, камней, материалов или непредусмотренных жидкостей;

` при повреждении изделия в следствие несоблюдения правил хране-

ния, указанных в инструкции;

` после попыток самостоятельного вскрытия, ремонта, внесения кон-

структивных изменений;

` при повреждении изделия из-за неправильной транспортировки. Обо-

рудование должно перевозиться в собранном виде в упаковке, пре-

дотвращающей механические или иные повреждения и защищающей

от неблагоприятного воздействия окружающей среды.

Устранение неполадок

Возможные неисправности и методы их устранения

Неисправность Меры к устранению

Домкрат не поднимает

номинальный груз

А Б Г Д

Домкрат опускается

под воздействием груза

А Д

Масло просачивается

из-под заглушки

Неустойчивая работа насоса

Б Г

Рукоятка домкрата поднимается

или опускается под грузом

Домкрат не поднимается

на максимальную высоту

Б Г

А. Неплотно закрыт перепускной клапан. Закройте перепускной клапан

плотнее (но не сорвите его).

Б. Низкий уровень масла в домкрате. Заполните резервуар гидрав-

лическим маслом до нижнего края маслозаправочного отверстия

(см. «Добавление масла»).

В. Переполнен масляный резервуар. Извлеките заглушку и слейте из-

лишек масла (см. «Замена масла»).

Г. В системе воздух (cм. «Удаление воздуха из системы»).

Д. Не закрыты клапаны внутри домкрата или внутри домкрата нахо-

дятся посторонние предметы. Опустите поршень и закройте пере-

пускной клапан. Вручную поднимите поршень за пяту направляю-

щего винта на несколько сантиметров, откройте перепускной клапан,

а затем, нажимая на пяту, заставьте поршень опускаться настолько

быстро, насколько это возможно.

ПРИМЕЧАНИЕ: в силу технической сложности изделия, критерии пре-

дельных состояний и состояние критического отказа не могут быть опре-

делены пользователем самостоятельно. В случае явной или предпола-

гаемой неисправности обратитесь к приведенной выше таблице. Если

неисправности в перечне не оказалось или Вы не смогли устранить ее,

обратитесь в специализированный сервисный центр. Заключение о пре-

дельном состоянии изделия или его частей, а также о критическом отказе

оборудования сервисный центр выдает в форме соответствующего Акта.

ГАРАНТИЯ 1 ГОД. СРОК ГОДНОСТИ 10 ЛЕТ. ТРАНСПОРТИРОВКА ДОЛЖНА ОСУЩЕСТВЛЯТЬСЯ В ОТГРУЗОЧНОЙ ТАРЕ ИЛИ КЕЙСЕ (ДЛЯ МОДЕЛЕЙ, В КОТОРЫХ КЕЙС ВХОДИТ В КОМПЛЕКТ ПОСТАВКИ). СОДЕР-

ЖИТЕ ДОМКРАТ В ЧИСТОТЕ. ИЗБЕГАЙТЕ ВОЗДЕЙСТВИЯ ВЛАГИ. ПРИ ПОПАДАНИИ ВЛАГИ ТЩАТЕЛЬНО ПРОТРИТЕ СУХОЙ ГЛАДКОЙ ТКАНЬЮ ВСЕ ДЕТАЛИ ДОМКРАТА. КОГДА ДОМКРАТ НЕ ИСПОЛЬЗУЕТСЯ, ПОР-

ШЕНЬ И ПЛУНЖЕР НАСОСА ДОЛЖНЫ БЫТЬ В НИЖНЕМ ПОЛОЖЕНИИ, В ПРОТИВНОМ СЛУЧАЕ ПРОИСХОДИТ ИСПАРЕНИЕ СМАЗКИ, ЧТО МОЖЕТ ПРИВЕСТИ К КОРРОЗИИ И НЕПРАВИЛЬНОЙ РАБОТЕ ДОМКРАТА.

ЗАПРЕЩЕНО УТИЛИЗИРОВАТЬ ВМЕСТЕ С БЫТОВЫМИ ОТХОДАМИ. ИЗГОТОВЛЕНО «KRAFTOOL I/E GMBH» 71034, ГЕРМАНИЯ, БЁБЛИНГЕН, ОТТО-ЛИЛИЕНТАЛЬ 25 В КНР (KRAFTOOL I/E GMBH GERMANY DE-71034

BÖBLINGEN, OTTO-LILIENTHAL-STR. 25). УПОЛНОМОЧЕННАЯ ОРГАНИЗАЦИЯ ПО ВОПРОСАМ КАЧЕСТВА НА ТЕРРИТОРИИ РФ ООО «КРАФТУЛ» 127247, Г. МОСКВА, УЛ. 800-ЛЕТИЯ МОСКВЫ, Д.18, КОМН. 5, А/Я 49

KRAFTOOL I/E GmbH

DE-71034 Böblingen, Otto-Lilienthal-Str. 25

U: 200971
