3
1. Описание и работа
1.1 Назначение изделия
Домкрат гидравлический автономный предназначен для подъема и перемещения груза при выполнении слесарно-
сборочных, ремонтных и других работ.
1.2 Основные характеристики

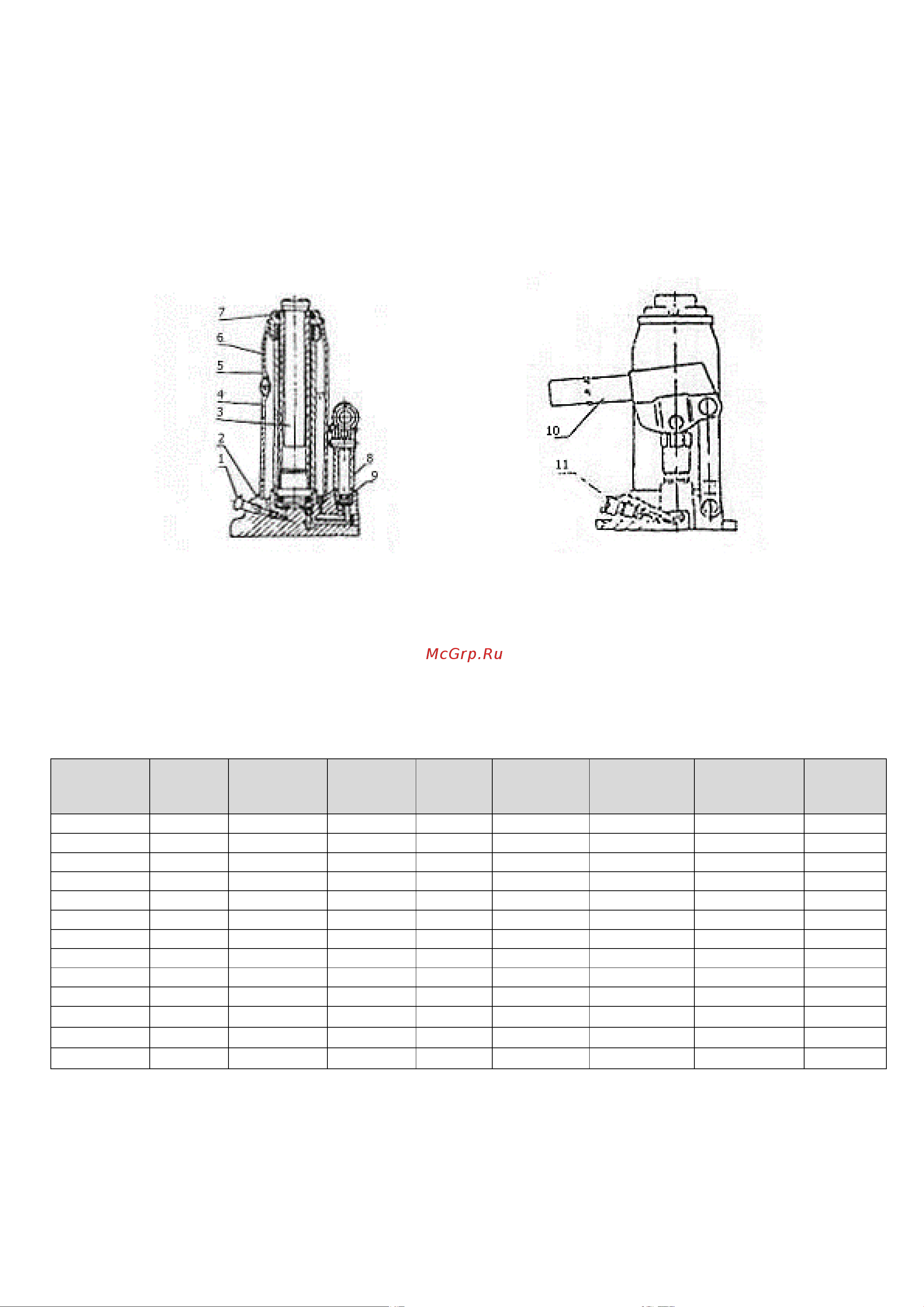

Устройство домкрата показано на рисунке 1.
Перемещение штока осуществляется за счет усилия, возникающего при подаче гидравлической жидкости в рабочую полость
под штоком
Возврат штока в исходное положение происходит при сбросе давления винтом под действием веса груза или за счет усилия
руки.
Рисунок 1.
1. Отпускной клапан
7. Верхняя крышка
2. Станина
8. Корпус насоса
3. Регулировочный клапан
9. Поршень насоса
4. Поршень (пресс штока)
10. Безопасный клапан
5. Цилиндр
11. Рычаг
6. Герметичный бак для масла
Характеристики домкратов бутылочных
Модель
Артикул
Грузоподъ
емность, т
Высота
подхвата,
мм
Ход
штока,
мм
Габариты
домкрата,
мм
Габариты в
упаковки,
мм
Масса,
кг
TOR ДГ-2
1052
2
150
90
90х90х150
110х100х160
2
TOR ДГ-3
1053
3
180
125
90х95х180
115х110х190
3
TOR ДГ-5
1055
5
190
120
100х100х190
130х120х210
3,5
TOR ДГ-8
1058
8
200
130
110х110х200
130х120х210
4,5
TOR ДГ-10
10510
10
200
130
120х110х200
150х130х210
5
TOR ДГ-12
10512
12
210
140
130х120х210
150х150х220
6
TOR ДГ-15
10515
15
230
150
140х130х230
160х150х240
7
TOR ДГ-20
10520
20
230
170
150х150х230
180х160х250
9,5
TOR ДГ-25
10525
25
250
170
170х160х250
180х180х260
11,5
TOR ДГ-30
10530
30
260
170
170х160х260
180х180х260
11,5
TOR ДГ-50
10550
50
250
170
180х150х250
230х190х270
18,5
TOR ДГ-100
105100
100
330
160
270х240х330
350х280х380
66
TOR ДГ-200
1006111
200
380
200
380х330х330
420х360х400
132
Дата продажи: МП: Кол-во: шт
