ДОМКРАТ ГИДРАВЛИЧЕСКИЙ

(БУТЫЛОЧНЫЙ, ТЕЛЕСКОПИЧЕСКИЙ)

ВНИМАНИЕ! Вся информация, приведенная в данном руководстве, основана

на данных, доступных на момент печати. Производитель оставляет за собой право

вносить изменения в конструкцию изделия без предварительного уведомления,

если эти изменения не ухудшают потребительских свойств и качества продукции.

1. Описание и работа

1.1 Назначение изделия

Домкрат гидравлический автономный предназначен для подъема и

перемещения груза при выполнении слесарно-сборочных, ремонтных и других

работ.

1.2 Основные характеристики

Устройство домкрата показано на Рисунке 1.

Перемещение штока осуществляется за счет усилия, возникающего при подаче

гидравлической жидкости в рабочую полость под штоком

Возврат штока в исходное положение происходит при сбросе давления винтом

под действием веса груза или за счет усилия руки.

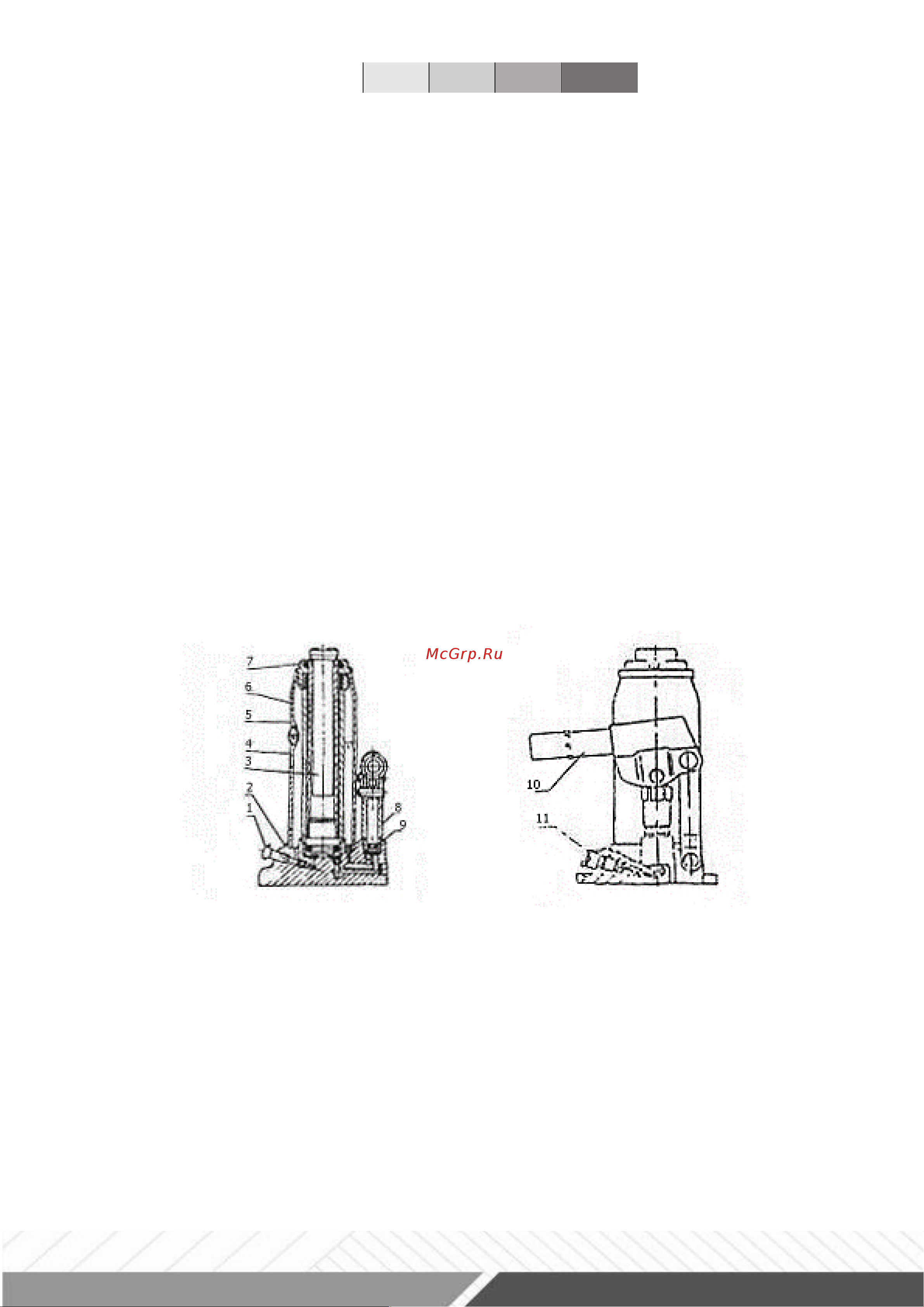

Рис.1

1. Отпускной клапан

7. Верхняя крышка

2. Станина

8. Корпус насоса

3. Регулировочный клапан

9. Поршень насоса

4. Поршень (пресс штока)

10. Безопасный клапан

5. Цилиндр

11. Рычаг

6. Герметичный бак для масла
