3

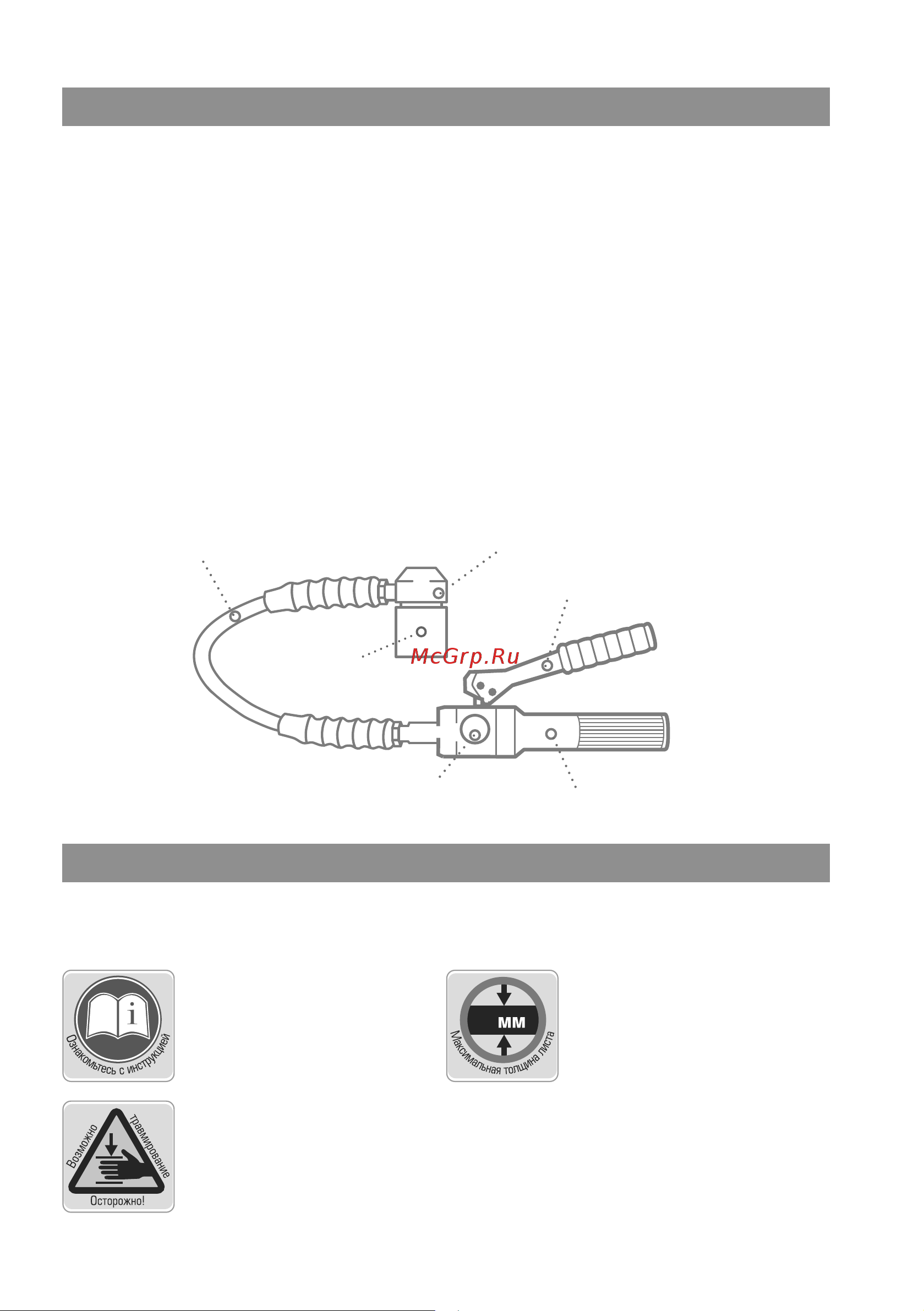

Помпа
Дроссельный
винт
Рукав
высокого
давления
Рабочая
голова
Рукоятка
Гидравлические системы для пробивки
отверстий ПГПО-60, ПГПО-60А состоят из
рабочей исполняющей головы и гидравли-
ческой помпы
Помпа состоит из плунжерного насоса,
резервуара для масла, винта сброса дав-
ления, подвижной рукоятки, а в ПГПО-60А
еще и неподвижной рукоятки
Рабочая голова состоит из гидроцилин-
дра, поршня, крышки гидроцилиндра и воз-
вратной пружины. Поршень рабочей головы
имеет внутреннее резьбовое отверстие для
установки шпильки на которую устанав-
ливается опорная втулка и перфоформа,
состоящая из матрицы и пуансона.
Устройство и принцип работы
Матрица свободно устанавливается на
шпильку поверх опорной втулки, а пуан-
сон устанавливается по резьбе на конце
шпильки, таким образом матрица и пуансон
утанавливаются соосно друг другу через
пробиваемый стальной лист.
Помпа нагнетает рабочую жидкость в
гидроцилиндр инструмента, перемещая
поршень внутрь рабочей головы, при этом
пуансон, установленный на шпильке, пере-
мещается в сторону матрицы и, проходя
через стальной лист, входит в сопряжение с
матрицей, высекая отверстие.
Меры безопасности
•
Гидравлические системы для пробивки отверстий в стальных листах ПГПО-60 (КВТ),
ПГПО-60А (КВТ)
являются профессиональным инструментом, эксплуатация и обслу-
живание которых должна производиться квалифицированным персоналом
Ознакомьтесь с инструк-
цией!
Перед началом работы вни-
мательно изучите паспорт
инструмента!
Максимальная толщина
пробиваемого листа!
Не превышайте технических
возможностей инструмента!
обратитесь к таблице на стр.11
Осторожно! Возможно
травмирование!
Берегите руки! Не поме-
щайте пальцы в рабочую
зону инструмента!
3
Гидроцилиндр
Винт сброса давления
