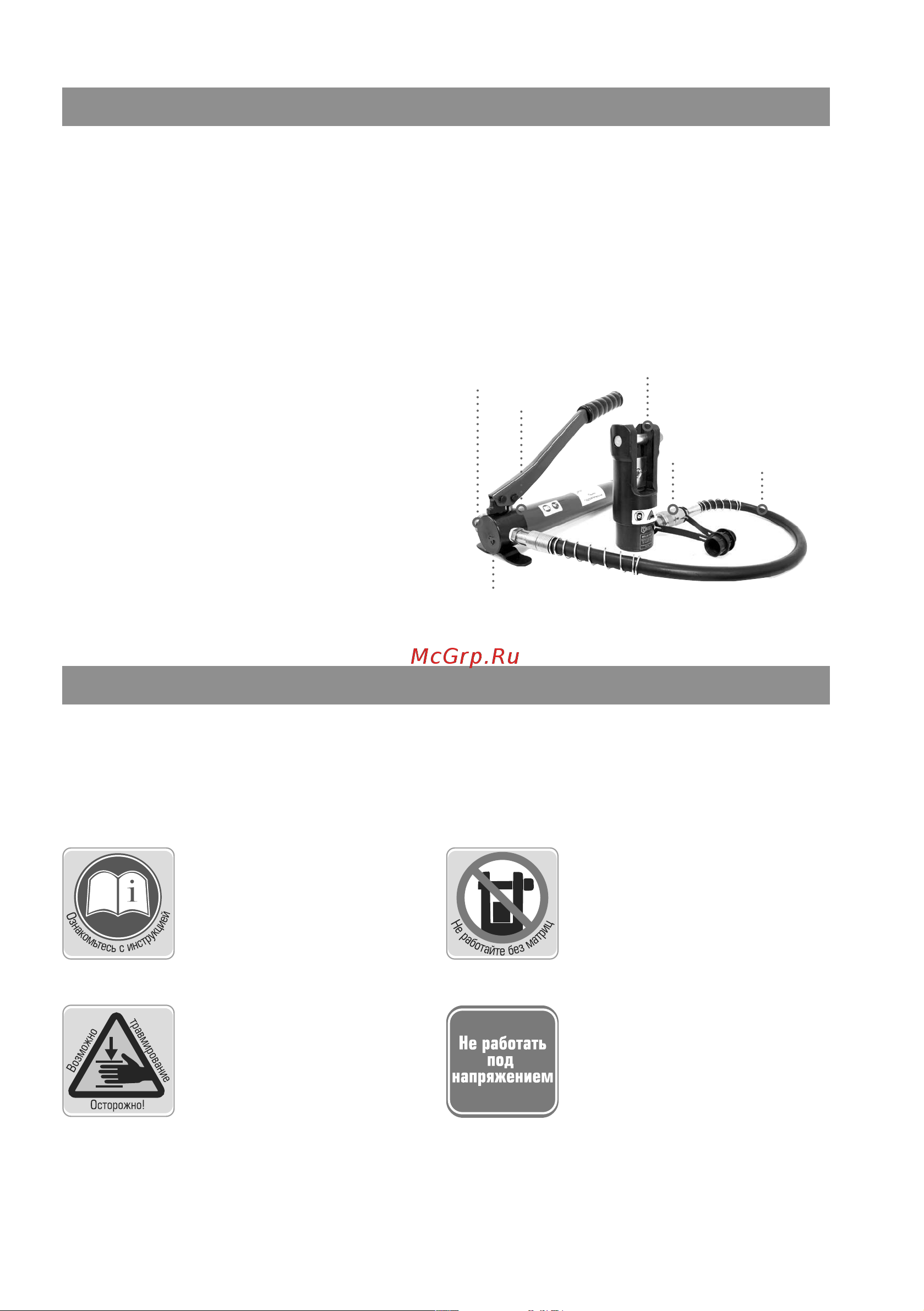

3
Гидравлическая система с выносным прес-
сом представляет собой набор из прес-
са ПГ-300 (КВТ) или ПГ-300А (КВТ)
и помпы ПМР-7003 (КВТ), соединен-
ных рукавом высокого давления (РВД) при
помощи быстроразъемных соединений
(БРС), позволяющего быстро и без потерь
масла подсоединять (отсоединять) рукав
высокого давления.
Пресс гидравлический состоит из гидроци-
линдра, поршня гидравлического, пружины
возврата поршня в исходное положение и
стопорного штифта.
Сменные матрицы устанавливаются в пазы
рабочей зоны пресса. Помпа приводит-
ся в действие рукояткой. Масло через БРС
и рукав высокого давле ния нагнетает-
ся в гидроцилиндр пресса, который соз-
дает необходимое усилие в рабочей зоне.
Устройство и принцип работы
Помпа
БРС
Пресс гидравлический
РВД
Клапан стравливания
воздуха
Дроссельный
винт
Матрицы, под действием штока, смыкаются
и опрессовывают изделие.
После полного сброса давления возврат-
ная пружина пресса перемещает поршень в
исходное положение.
Меры безопасности
•
Прессы гидравлические помповые ПГП-300 (КВТ), ПГП-300А (КВТ) являются про-
фессиональным инструментом, эксплуатация и обслуживание которых должна про-
изводиться квалифицированным персоналом согласно требований охраны труда при
работе с гидравлическим инструментом и требований настоящей инструкции
Ознакомьтесь с инструк-
цией!
Перед началом работы вни-
мательно изучите паспорт
инструмента!
Не работайте без матриц!
Создание давления без уста-
новленных в пресс матриц,
приведет к поломке пресса!
Осторожно! Возможно
травмирование!
Берегите руки! Не поме-
щайте пальцы в рабочую
зону инструмента!
Не работать
под напряжением!
Перед началом работы убеди-
тесь, что линия обесточена и
заземлена!
