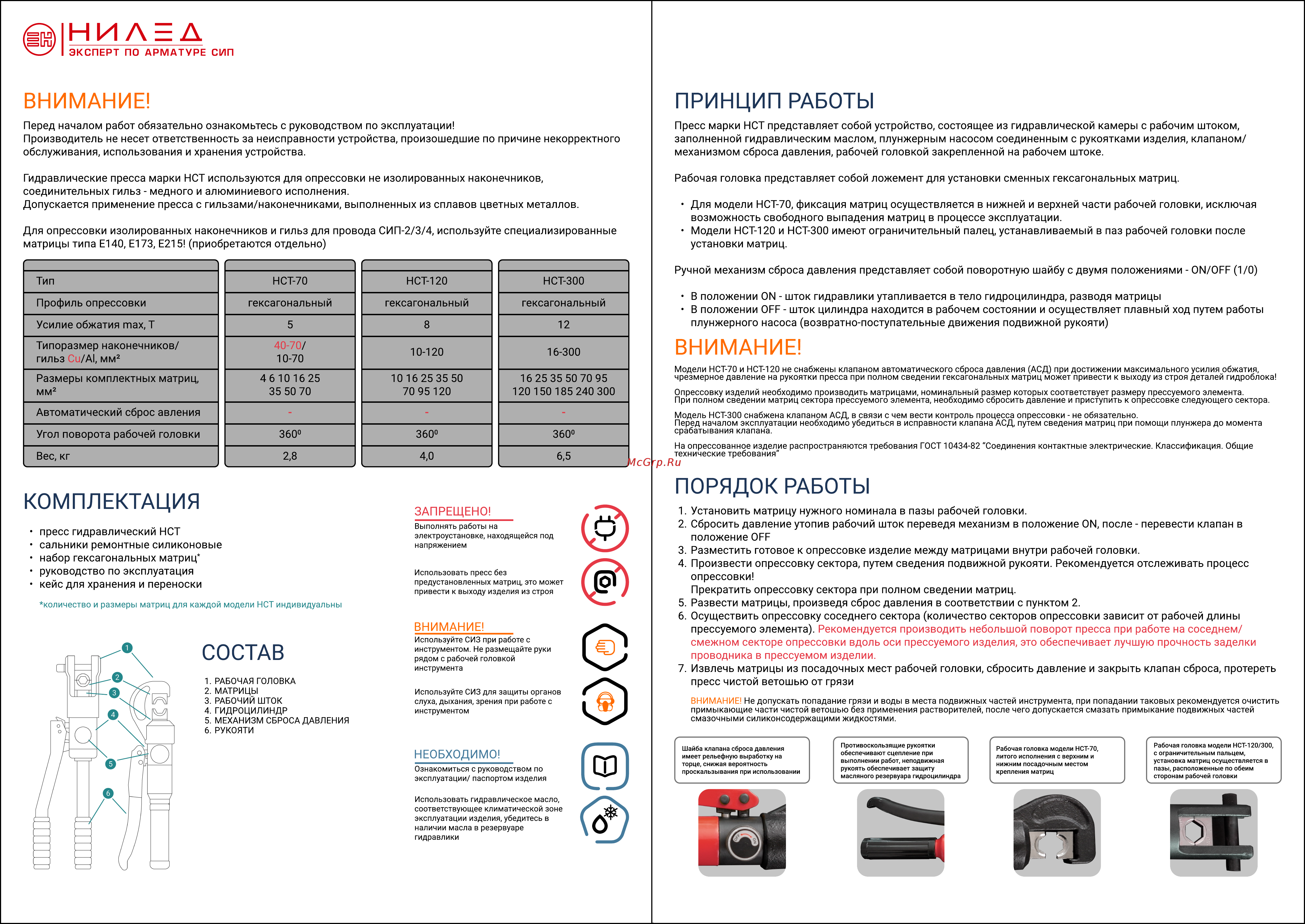

Перед началом работ обязательно ознакомьтесь с руководством по эксплуатации!
Производитель не несет ответственность за неисправности устройства, произошедшие по причине некорректного
обслуживания, использования и хранения устройства
Гидравлические пресса марки НСТ используются для опрессовки не изолированных наконечников,
соединительных гильз - медного и алюминиевого исполнения.
Допускается применение пресса с гильзами/наконечниками, выполненных из сплавов цветных металлов
Для опрессовки изолированных наконечников и гильз для провода СИП-2/3/4, используйте специализированные
матрицы типа Е140, Е173, Е215! (приобретаются отдельно)
ВНИМАНИЕ!
Тип
Профиль опрессовки
Усилие обжатия max, Т
Типоразмер наконечников/
гильз /Al, мм2Cu
Размеры комплектных матриц
мм2
Автоматический сброс авления
Угол поворота рабочей головки
Вес, кг
НСТ-70
гексагональный
5
40-70
10-70
4 6 10 16 2
35 50 70
-
360
0
2,8
НСТ-120
гексагональный
8
10-120
10 16 25 35 5
70 95 120
-
360
0
4,0
НСТ-300
гексагональный
12
16-300
16 25 35 50 70 9
120 150 185 240 300
-
360
0
6,5
КОМПЛЕКТАЦИЯ
пресс гидравлический НС
сальники ремонтные силиконовы
набор гексагональных матриц
руководство по эксплуатация
кейс для хранения и переноск
*количество и размеры матриц для каждой модели НСТ индивидуальны
СОСТАВ

РА
Б
О
Ч
АЯ ГОЛОВК

МАТРИЦ

РА
Б
О
Ч
И
Й
Ш
ТО

ГИДРОЦИЛИНД

МЕ
Х
АНИ
З
М С
Б
РОСА ДАВЛЕНИ

РУКОЯТИ
Пресс марки НСТ представляет собой устройство, состоя
щ
ее из гидравлической камеры с рабочим штоком,
заполненной гидравлическим маслом, плунжерным насосом соединенным с рукоятками изделия, клапаном/
механизмом сброса давления, рабочей головкой закрепленной на рабочем штоке
Рабочая головка представляет собой ложемент для установки сменных гексагональных матриц
Для модели НСТ-70, фиксация матриц осу
щ
ествляется в нижней и верхней части рабочей головки, исключая
возможность свободного выпадения матриц в процессе эксплуатации
Модели НСТ-120 и НСТ-300 имеют ограничительный палец, устанавливаемый в паз рабочей головки после
установки матриц
Ручной механизм сброса давления представляет собой поворотную шайбу с двумя положениями -
ON
/
OFF
(1/0
В положении
ON
- шток гидравлики утапливается в тело гидроцилиндра, разводя матриц
В положении
OFF
- шток цилиндра находится в рабочем состоянии и осу
щ
ествляет плавный ход путем работы
плунжерного насоса (возвратно-поступательные движения подвижной рукояти)
ПРИНЦИП РА
Б
ОТ
Ы
Модели НСТ-70 и НСТ-120 не снабжены клапаном автоматического сброса давления (АСД) при достижении максимального усилия обжатия,
чрезмерное давление на рукоятки пресса при полном сведении гексагональных матриц может привести к выходу из строя деталей гидроблока
Опрессовку изделий необходимо производить матрицами, номинальный размер которых соответствует размеру прессуемого элемента
При полном сведении матриц сектора прессуемого элемента, необходимо сбросить давление и приступить к опрессовке следую
щ
его сектора
Модель НСТ-300 снабжена клапаном АСД, в связи с чем вести контроль процесса опрессовки - не обязательно
Перед началом эксплуатации необходимо убедиться в исправности клапана АСД, путем сведения матриц при помо
щ
и плунжера до момента
срабатывания клапана
На опрессованное изделие распространяются требования ГОСТ 10434-82
“
Соединения контактные электрические. Классификация. Об
щ
ие
технические требования
”
ВНИМАНИЕ!

Установить матрицу нужного номинала в пазы рабочей головки

Сбросить давление утопив рабочий шток переведя механизм в положение
ON
, после - перевести клапан в
положение
OF

Разместить готовое к опрессовке изделие между матрицами внутри рабочей головки

Произвести опрессовку сектора, путем сведения подвижной рукояти. Рекомендуется отслеживать процесс
опрессовки!
Прекратить опрессовку сектора при полном сведении матриц

Развести матрицы, произведя сброс давления в соответствии с пунктом 2

Осу
щ
ествить опрессовку соседнего сектора (количество секторов опрессовки зависит от рабочей длины
прессуемого элемента).

Извлечь матрицы из посадочных мест рабочей головки, сбросить давление и закрыть клапан сброса, протереть
пресс чистой ветошью от гряз
Не допускать попадание грязи и воды в места подвижных частей инструмента, при попадании таковых рекомендуется очистить
примыкаю
щ
ие части чистой ветошью без применения растворителей, после чего допускается смазать примыкание подвижных частей
смазочными силиконсодержа
щ
ими жидкостями.
Рекомендуется производить небольшой поворот пресса при работе на соседнем/
смежном секторе опрессовки вдоль оси прессуемого изделия, это обеспечивает лучшую прочность заделки
проводника в прессуемом изделии
ВНИМАНИЕ!
ПОРЯДОК РА
Б
ОТ
Ы
Шайба клапана сброса давления
имеет рельефную выработку на
торце, снижая вероятность
проскальзывания при использовании
Противоскользящие рукоятки
обеспечивают сцепление при
выполнении работ, неподвижная
рукоять обеспечивает защиту
масляного резервуара гидроцилиндра
Рабочая головка модели НСТ-7
0
,
литого исполнения с верхним и
нижним посадочным местом
крепления матриц
Рабочая головка модели НСТ-12
0
/3
00
,
с ограничительным пальцем,
установка матриц осуществляется в
пазы, расположенные по обеим
сторонам рабочей головки
