Общая информация

• Максимально развиваемое усилие: 15 тонн

• Ход поршня: 160 мм

• Рабочий ход стола: 173-985 мм

• Ширина стола: 500 мм

Технические характеристики

Используйте подетальные схемы в качестве руководства по сборке. Перед началом сборки разложите перед

собой все необходимые детали и инструменты. Рекомендуется проводить сборку пресса в следующем

порядке (см. рис. 4):

1. Присоедините левую опору (11) к левой части рамы (15) с помощью болтов (9), гаек (14), стопорных шайб (13) и

шайб (12). Повторите вышеперечисленные операции с другой стороны рамы..

2. Вставьте оси стола (8) в отверстия в раме, затем вставьте собранный стол пресса (6) в раму пресса и поставьте

стол на оси.

3. Подсоедините насос (44) с защитным коробом (51) в сборе к правой части рамы (15) с помощью болтов (48) и

гаек (31), затем соедините гидравлический шланг (27) с фитингом (30) и прикрепите манометр (38) с гайкой

(36) и гидравлическим шлангом (27). Соедините прямой фитинг гидравлического шланга (27) и цилиндр

(26).

4. Затяните все болты и гайки.

Сборка

Перед первым использованием

1. Перед первым использованием пресса удалите воздух из гидравлической системы.

2. Проверьте все узлы и соединения, если любая деталь сломана или иным образом повреждена – немедленно

прекратите использование пресса и свяжитесь с поставщиком.

Удаление возду ха из гидрав личес кой системы вручную: создайте давление в цилиндре, затем откройте

вентиль спускного клапана и вентиль клапана переключения скорости, поворачивая его против часовой

стрелки. Прокачайте несколько раз, чтоб удалить весь воздух из системы.

Эксплуатация

ПРЕДУПРЕЖДЕНИЕ! Убедитесь, что вы поняли все прочитанные в настоящем руководстве инструкции и

предупреждения перед началом эксплуатации.

ПРЕДУПРЕЖДЕНИЕ! Убедитесь, что Вы имеете опыт использования подобного оборудования и имеете

представление об ущербе, который может быть вызван неправильным использованием данного пресса.

1. Расположите призму (4, рис. 4) на столе пресса (6, рис. 4), затем положите заготовку на призму.

2. Закройте вентиль спускного клапана (P25, рис.3) и вентиль клапана переключения скорости (P31, рис.3),

повернув его по часовой стрелке до полного закрытия. Используйте педаль (47, рис.4) или рукоятку (54,

рис.4), чтобы быстро опустить шток цилиндра. Если закрыть только вентиль спускного клапана (P25, рис.3),

шток будет опускаться медленно, когда пятка цилиндра коснётся заготовки. Если при этом открыть вентиль

клапана переключения скорости (P31, рис.3), то это позволит применить больше энергии. Расположите

заготовку таким образом, чтобы нагрузка приходилась на её центр.

3. Уберите заготовку при полностью поднятом цилиндре пресса.

Обслуживание

1. Очищайте все внешние поверхности пресса чистой мягкой сухой тряпкой, периодически смазывайте

маловязким маслом все подвижные части пресса по мере необходимости.

2. Если пресс не используется, его следует хранить в сухом помещении. При этом цилиндр и поршень пресса

должны быть опущены в исходное состояние.

3. Если мощность пресса падает, удалите воздух из гидравлического контура как описано в пункте 1 главы

"Перед первым использованием".

4. Проверьте уровень гидравлического масла, отвинтите сапунный клапан (P32, рис. 3) сверху резервуара и, если

масла недостаточно, залейте высококачественное гидравлическое масло для гидравлических цилиндров,

затем закройте сапунный клапан и удалите воздух из гидравлического контура как описано в пункте 1 главы

"Перед первым использованием".

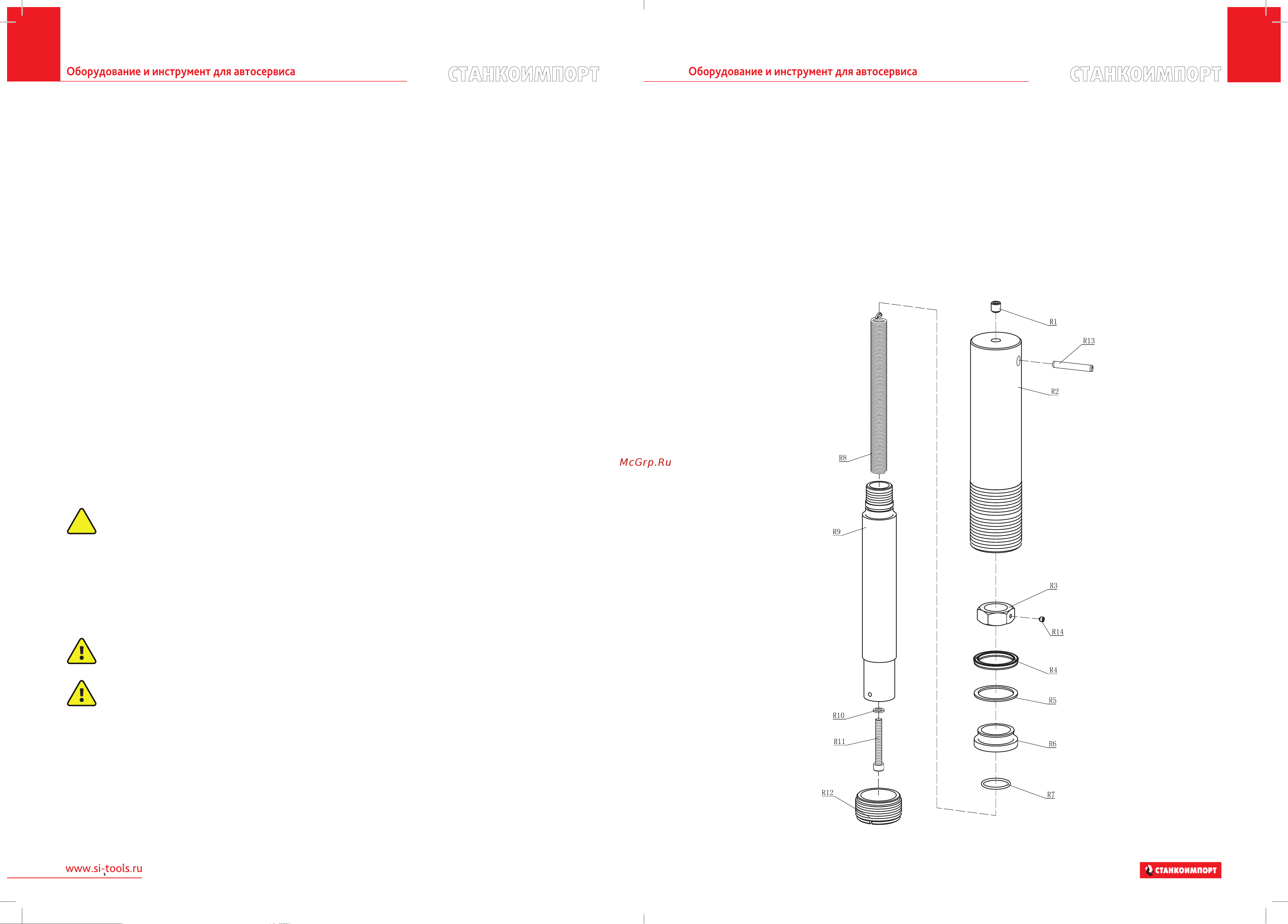

Деталировка цилиндра

Рис. 2.
