ПАСПОРТ НА СЪЕМНИК ГИДРАВЛИЧЕСКИЙ

1. НАЗНАЧЕНИЕ

Съёмник гидравлический трехзахватный со встроенным гидравлическим насосом

предназначен для демонтажа составных частей оборудования, подшипников, муфт,

крыльчаток и т.п., посаженных с натягом.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Съемники со встроенным насосом

артикул тип усилие, т Ф захвата, мм ход штока, мм

макс.

глубина

захвата, мм

масса, кг

11851 DYF-5T 5 200 50 140 7,5

118101 DYF-10T 10 250 50 160 11

118201 DYF-20T 20 350 75 200 18

118301 DYF-30T 30 400 75 250 23,5

118501 DYF-50T 50 550 75 350 31

Съемники с выносным насосом

артикул тип усилие, т Ф захвата, мм ход штока, мм

макс.

глубина

захвата, мм

масса, кг

118102 EP-10T 10 250 50 160 11

118202 EP-20T 20 350 75 200 16

118302 EP-30T 30 400 75 250 27

118502 EP-50T 50 500 75 300 31

Дата продажи: МП: Кол-во: шт

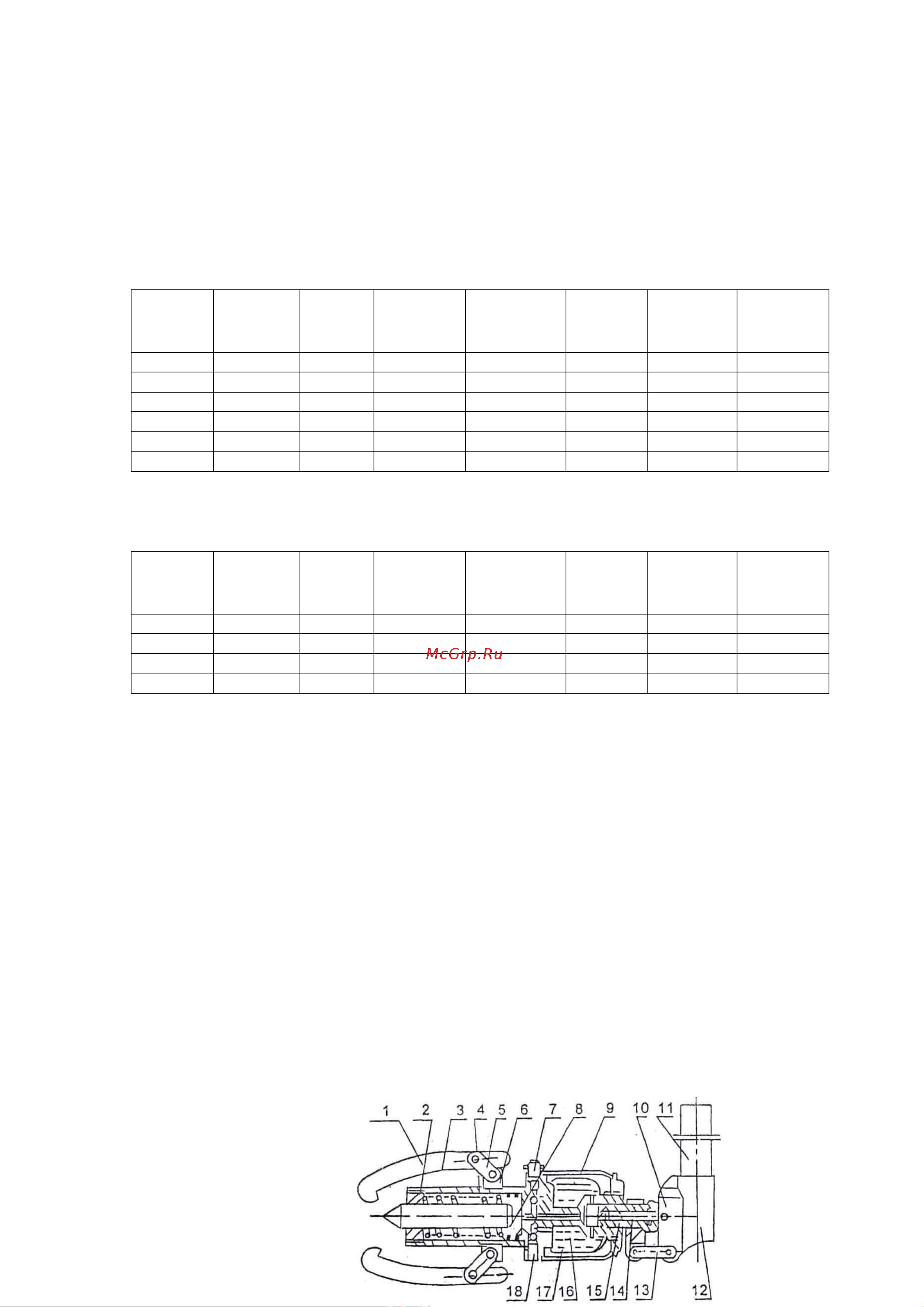

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

1. Процедура сборки съемника проста и интуитивно понятна. Ниже приводится

описание работы изделия при съеме подшипника с вала двигателя.

2. Основное кольцо для крепления захватов (6) навинчивается на корпус съёмника

(2), захваты накидываются ни снимаемую деталь и кольцо навинчивается на корпус

съёмника до того момента, пока съёмник не упрётся в вал.

3. Завинчивается спускной клапан (7) и рукояткой (11) нагнетается давление, при

этом поршень начнёт давить на вал и снимаемая деталь сдвигается с места.

4. После того как поршень достигнет своего крайнего положения необходимо

открыть спускной вентиль (7), поршень под действием пружины вернётся обратно.

Подкрутив основное кольцо (6) опять до упора, необходимо повторить

предыдущие действия, пока деталь не снимется.
