2
Пресс ШГ-150 NEO (КВТ) предназначен
для гибки медных и алюминиевых электро-
технических шин, а так же шин из конструк-
ционной стали.
Назначение Комплект поставки
Пресс ШГ-150 NEO . . . . . . . . . . . . 1 шт.
Пуансон R6 . . . . . . . . . . . . . . . . . . 1 шт.
Пуансон R8 . . . . . . . . . . . . . . . . . . 1 шт.
Пуансон R16 . . . . . . . . . . . . . . . . . 1 шт.
Ремкомплект (уплотнительные кольца) . . 1 шт.
Паспорт . . . . . . . . . . . . . . . . . . . . 1 шт.
Технические характеристики
Максимальное рабочее давление 70МПа
Максимальное усилие, т 16
Максимальная толщина сгибаемой шины:
медь, мм
алюминий, мм
сталь, мм
10
10
6
Направление гибки по плоскости
Радиус изгиба шины, мм 6; 8; 16
Минимальный угол гибки 90°
Рабочая жидкость Гидравлическое всесезонное масло КВТ
Диапазон рабочих температур -15...+50°С
Возврат штока Пружинный
Вес инструмента/ комплекта, кг 17,3/ 21,3
Габариты инструмента, мм 355х235х130
Габариты упаковки, мм 430х360х145
Насос помпы КВТ с объемом маслобака не менее 0,6л

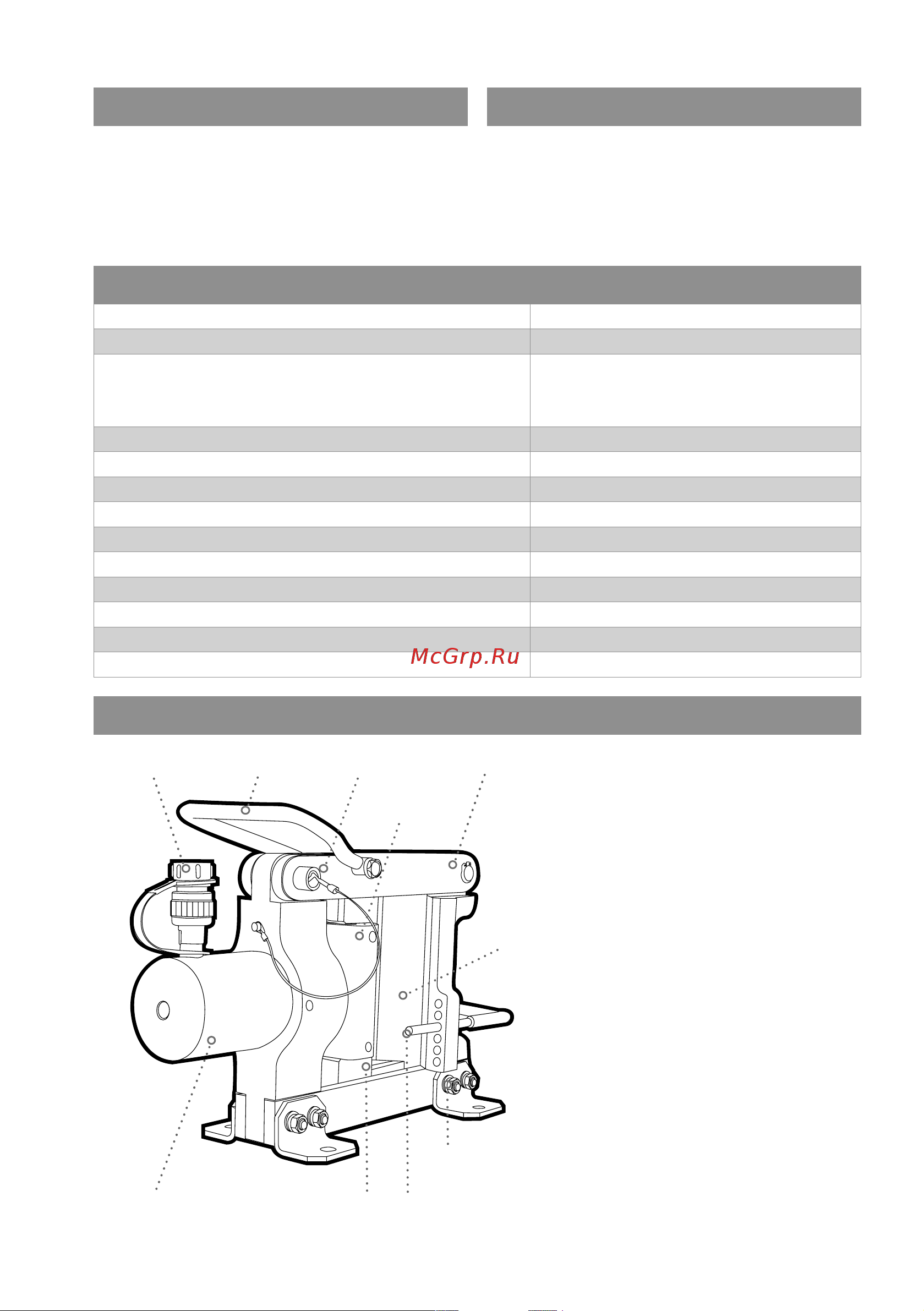

Устройство и принцип работы
Пресс гидравлический для гибки
шин ШГ-150 NEO (КВТ) состоит
из станины на которой закреплен
гидравлический цилиндр. Станина
имеет отверстия для стационарно-
го крепления пресса. Рабочая жид-
кость подается от выносной помпы
по рукаву высокого давления через
быстроразъемное соединение
(БРС) в полость гидравлического
цилиндра, воздействуя на поршень.
Поршень под давлением рабочей
жидкости перемещает сменный
пуансон, который воздействует на
электротехническую шину, опираю-
щуюся на матрицу.
Быстроразъемное
содинение (БРС)
Держатель
пуансона
Гидравлический
цилиндр
Пуансон
Станина
Матрица
Центровочная
скоба
Штифт-фиксатор
Ручка для
переноски
Откидная планка
