ПОРЯДОК РАБОТЫ
1. Подключите насос к шинорезу с помощью
рукава высокого давления (РВД) через быстро-
разъемное соединение (БРС).
2. Плотно затяните полумуфту БРС.
3. Установите шину на рабочую часть стола,
согласно разметке.
4. Вращением прижимного винта зафикси-
руйте шину.
5. Подавая давление с помощью насоса, про-
изведите резку.
6. По окончании резки плавно сбросьте дав-
ление до нуля.
При работе со станком обращайте внимание
на то, чтобы центр разрезаемой шины находился
в вертикальной оси гидравлического пресса.
При несоблюдении этого требования возможен
перекос поршня в цилиндре станка. Это приве-
дет к протечке масла и заклиниванию поршня,
что не является гарантийным случаем.
Инструмент представляет собой гидравличе-
ский пресс, подключаемый к гидравлическому
насосу через разъем БРС. Внутри пресса смонти-
рован рабочий поршень с манжетой и пружина
для возврата поршня в исходное положение. В
пресс ввернута полумуфта быстроразъемного
соединения (БРС).
Масло под давлением через полумуфту БРС
попадает в гидравлический цилиндр и приводит
в движение рабочий поршень. Поршень начи-
нает двигаться и сжимает возвратную пружину.
Поршень двигает лезвие, которое непосред-
ственно и режет шину, расположенную между
ней и ответной частью. Шина фиксируется опор-
ной планкой. При падении давления возвратная
пружина толкает поршень с лезвием обратно, и
он принимает свое начальное положение.
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Пресс гидравлический для резки электротех-
нических шин предназначен для резки медной
и алюминиевой электротехнической шины. ШР-
150M+: 10x150 мм; ШР-200+: 12x200 мм с помо-
щью гильотинного ножа.
КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ
МЕРЫ БЕЗОПАСНОСТИ
При пользовании инструментом необходимо
соблюдать отраслевые и производственные
меры безопасности. Несоответствие требова-
ниям технических характеристик инструмента
приведет к выходу его из строя.
Наименование
Единица
измерения
Кол-
во
1 Пресс гидравлический ШП-110/12+ шт. 1
2 Рекомплект шт. 1
3 Паспорт шт. 1
КОМПЛЕКТ ПОСТАВКИ
1 Развиваемое давление, т 15/20
2 Вес кг 29/32,5
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШP-150М+/ШP-200+
Разрешено к применению в качестве рабо-
чей жидкости индустриальное масло ВМГЗ.

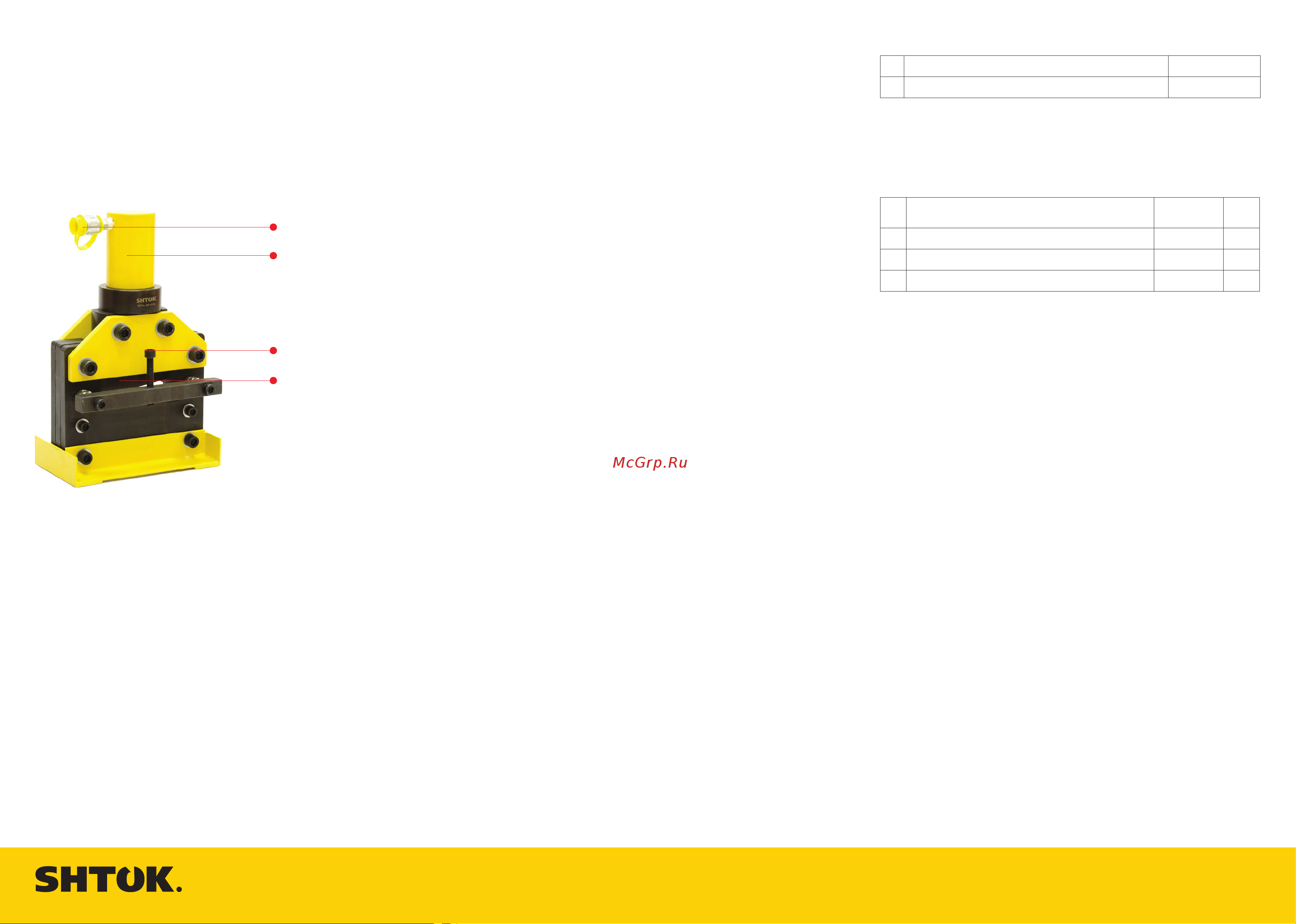

полумуфта БРС
гидравлический
пресс
фиксирующий винт
гильотинный нож
