8

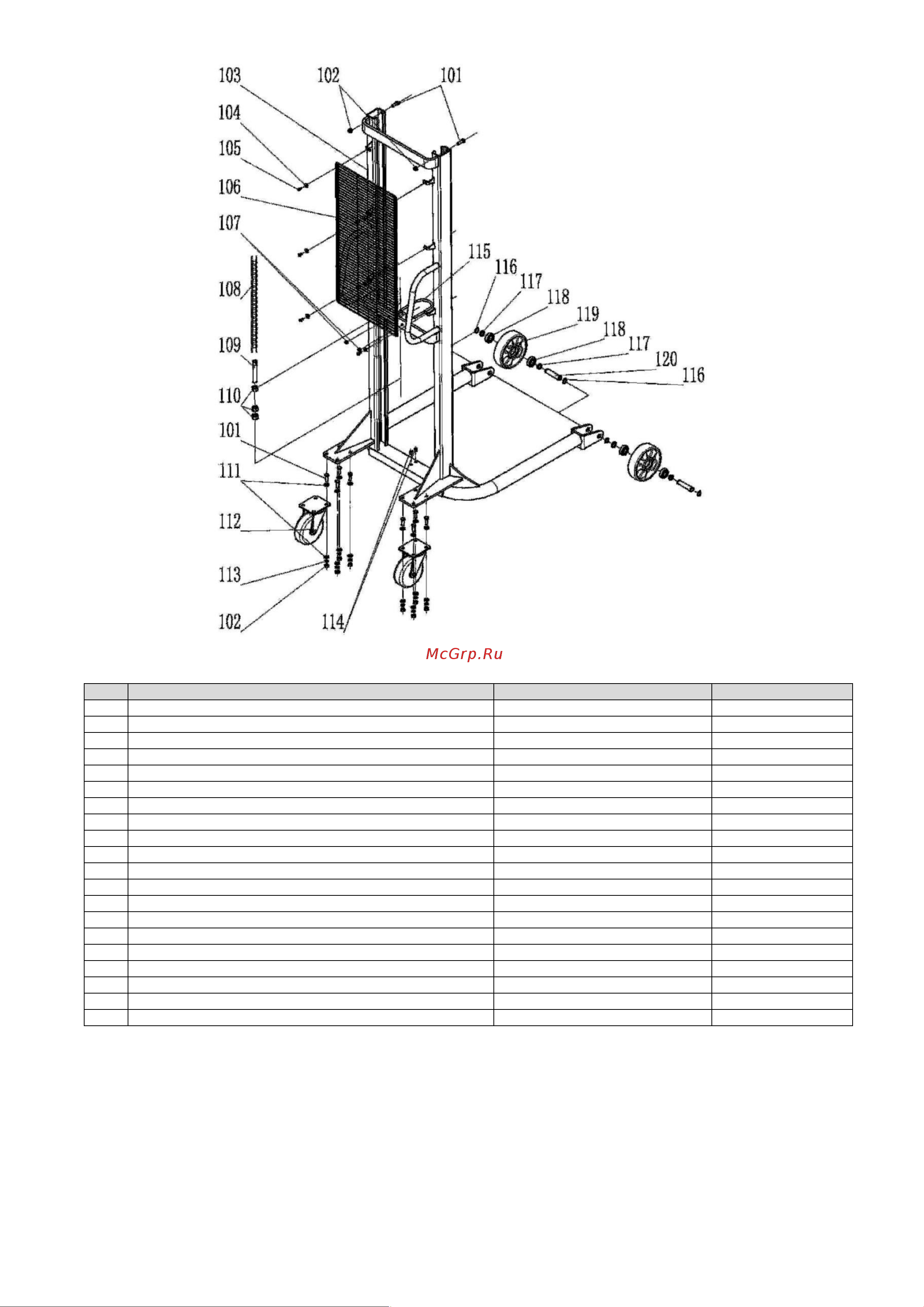

Взрыв схемы
Схема 1. Штабелер бочкантователь COT 0.35.
№
Наименование
Размер
Количество
101
Болт с шестигранной головкой полной нарезки
М10х30
10
102
Шестигранная гайка
М10
10
103
Сварной корпус
1
104
Кольцевая шайба тип А
Ø6
6
105
Болт с шестигранной головкой полной нарезки
М6х12
6
106
Предохранительная решетка
1
107
Шестигранная гайка
М8
2
108
Цепь
12А
1
109
Шнек
Ø18
1
110
Шестигранная гайка
М16
3
111
Плоская шайба
10
16
112
Направляющее колесо
6”
2
113
Пружинная шайба
10
8
114
Фиксатор
2
115
U-образный зажим
М8
1
116
Пружинное стопорное кольцо тип А
20
4
117
Прокладочное кольцо заднего колеса
4
118
Радиальный подшипник
6204-2Z
4
119
Заднее колесо
Ø 180х50
2
120
Передняя ось
2
