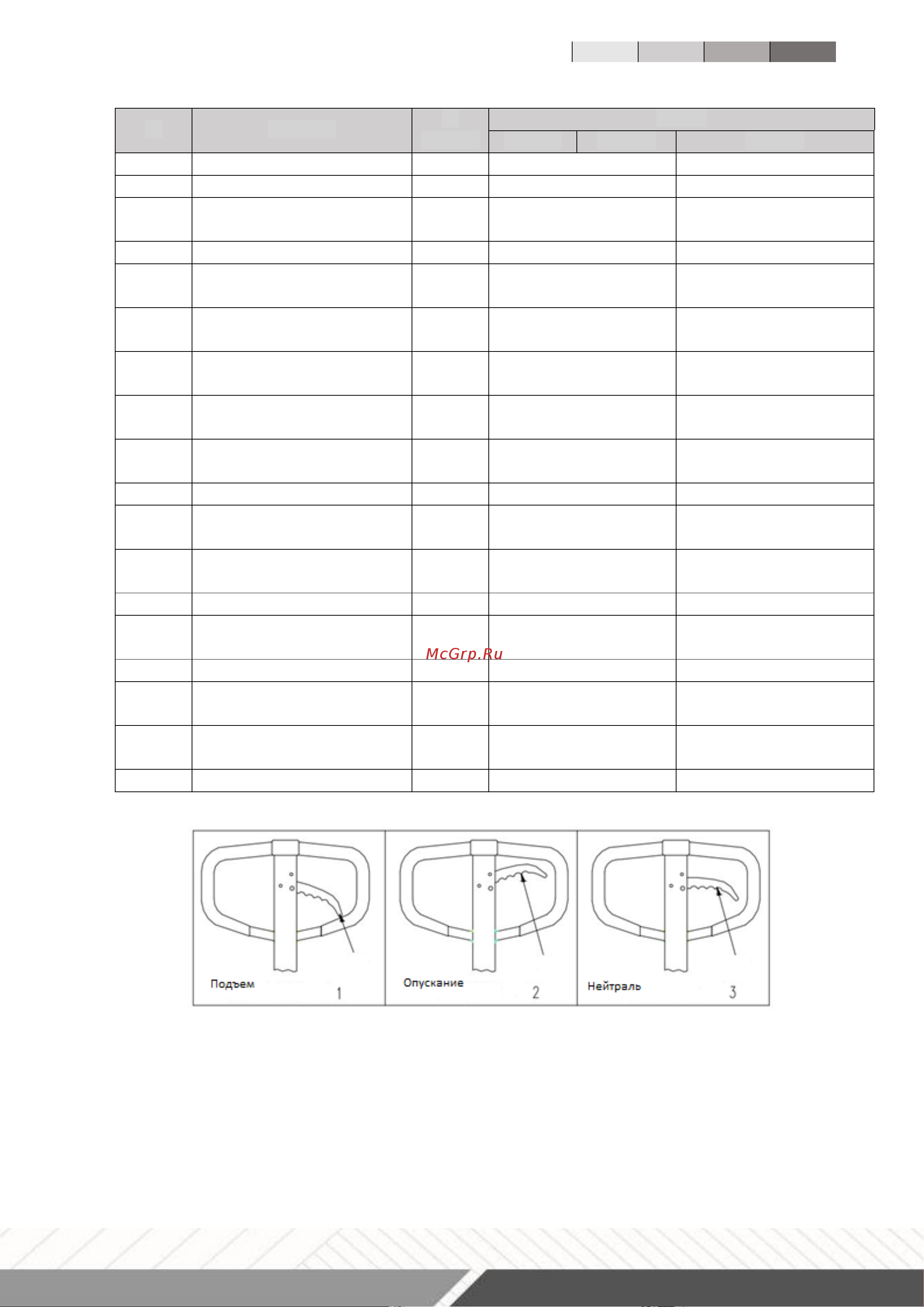

ШТАБЕЛЕР-БОЧКОКАНТОВАТЕЛЬ ГИДРАВЛИЧЕСКИЙ WDS-500
6
Рис.3
1. Подъем вил (устройство, которое зажимает, поднимает или опускает бочку):
Потяните рукоятку управления и зафиксируйте ее как указано на (Рис.3 п.1), затем
нажмите на рукоятку (или зажмите педаль) и поднимите вилы на нужную высоту
2. Опускание вил: поднимите рукоятку управления и зафиксируйте ее как
указано на (Рис.3 п.2), после чего вилы опустятся. Когда вилы опускаются до
№
Название
№
размера
Размер
Артикул
1007111
1007112
1
Общая ширина (мм)
L
128
1280
2
Длина опор (мм)
L1
980
980
3
Расстояние до центра бочки
(мм)
L2
788
788
4
Общая ширина (мм)
B4
915
915
5
Ширина передних опор
штабелера (мм)
B
874
874
6
Расстояние между опорами
(мм)
B1
736
736
7
Наружная ширина задних
стоек (мм)
B2
760
760
8
Наружная ширина между
колоннами (мм)
B3
600
600
9
Высота в сложенном виде
(мм)
C
1760
2010
10
Высота рамы (мм)
C1
1680
1930
11
Высота подъема бочки (от
пола до дна бочки) (мм)
C2
2510
3010
12
Высота штабелера (подъем
рамы наверх) (мм)
C3
3370
3870
13
Высота стоек
C4
80
80
14
Наружный диаметр бочки
(мм)
D
600
600
15
Высота бочки (мм)
D1
8100
8800
16
Минимальный внешний
радиус поворота (мм)
R
1450
1450
17
Диаметр переднего колесо
(мм)
A
ф150
ф 150
18
Грузоподъемность (кг)
350
350
