4

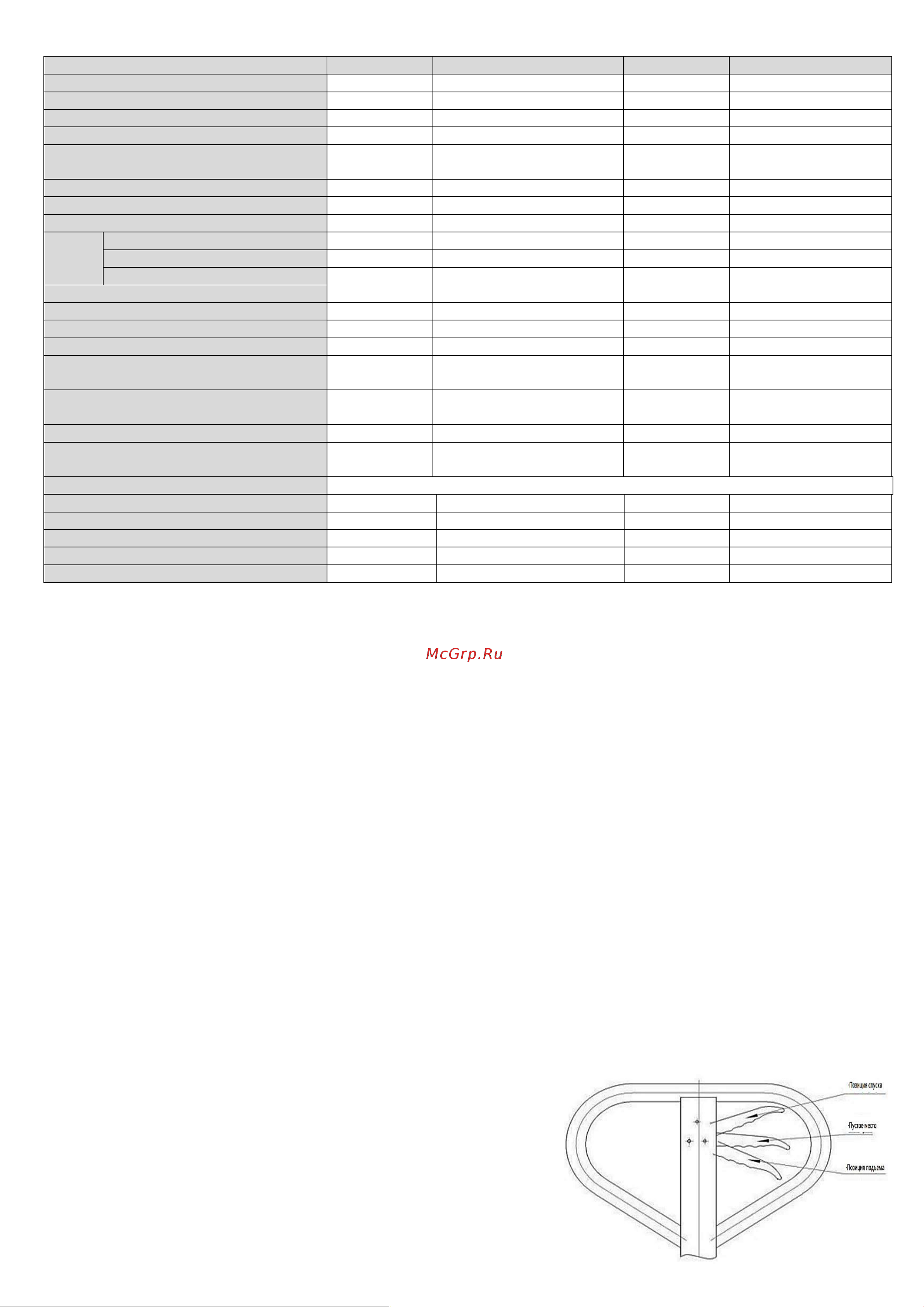

Технические характеристики штабелера ручного SDJ.
Модель
SDJ 500
SDJ 1000
SDJ 1500
SJJA20E
Грузоподъемность (Q), кг
500
1000
1500
2000
Центр загрузки (c), мм
600
600
400
400
Высота подхвата (h13), мм
90
90
90
90
Высота подъема (h3), мм
1000/1600
1000/1200/1600/2500/3000
1600
1500
Высота в сложенном положении
(h1), мм
1490/2090
1490/1720/2090/1840/2100
2090
2085
Максимальная высота (h4), мм
1490/2080
1490/1720/2080/2925/3490
2080
2085
Общая длина (l1), мм
1630
1630/1630/1630/1700/1700
1640
1386
Общая ширина (b1), мм
760
760/760/760/850/850
750
1000
Вилы
толщина (s), мм
61
61
61
32
ширина одной вилы (e), мм
170
170
170
120
длина (l), мм
1100 (1150)
1100 (1150)
1100 (1150)
900
Общая ширина вил (b5), мм
560
560/560/560/560/590
560
250-950
Диаметр колес, мм
150
150
150
150
Материал колес
нейлон
нейлон
нейлон
нейлон
Клиренс (m1), мм
25
25
25
25
Минимальная ширина прохода
(800*1200 паллет) (Ast), мм
1945
1945
1945
2040
Минимальная ширина прохода
(1000*1200 паллет) (Ast), мм
2112
2112
2112
2050
Радиус разворота (Wa), мм
1380
1380
1380
1250
Скорость подъема, мм/сек
25
25
21
18/20
(нагруженный/пустой)
Скорость опускания, мм/сек
Диаметр гидроцилиндра, мм
75
75
75
---
Толщина металла корпуса, мм
6
6/6/6/6/8
8
---
Диаметр пружины, мм
45
45
45
---
Толщина пружины, мм
5
5
5
---
Масса, кг
185/213
190/198/214/292/305
239
292
Дата продажи: МП: Кол-во: шт.
2. Использование по назначению
2.1 Порядок установки, подготовка и работа
Принцип действия
Штабелер приводится в действие за счет гидравлического давления, которое обеспечивает работа ручного гидравлического
насоса в результате закачки рабочей жидкости в цилиндр. Затем приводное усилие с помощью шкива и цепи передается на груз.
Начало работы
Распакуйте изделие, ознакомьтесь с инструкцией по эксплуатации.
Установите изделие на ровную твердую поверхность.
Установите центр тяжести груза в центре рабочих вил.
Проведите техническое освидетельствование с целью установления: соответствия комплектности технической
документации, исправного состояния.
Проверьте работу изделия вхолостую, подняв на полную высоту и попробовав его переместить (2 раза). Для подъема
необходимо нагнетать рабочую жидкость с помощью маятникового движения рычага управления.
Проверьте исправность механизма спуска (нажав педаль).
Для остановки подъема или спуска достаточно просто отпустить ручку или педаль.
После вышеперечисленных процедур можно приступить к работе.
Эксплуатация
Возьмитесь за рычаг подъёма, и непрерывно нажимайте на рычаг,
пока груз не поднимется на необходимую высоту.
Установите разгрузочный рычаг, который находится на подъемной
штанге, в нейтральное положение, затем потяните разгрузочный рычаг на
себя. После этого груз будет снижаться. Чем больше прикладываемое усилие,
тем выше скорость опускания груза. В процессе спуска, при необходимости, в
любое время можно отпустить рычаг подъемного стержня.
При нажатии рукой на рычаг, груз не смещается.
Внимание! Скорость опускания регулируется. Можно настроить скорость
опускания в зависимости от веса груза: Чем больше величина усилия, тем
быстрее скорость снижения и наоборот. Скорость опускания груза медленная.
