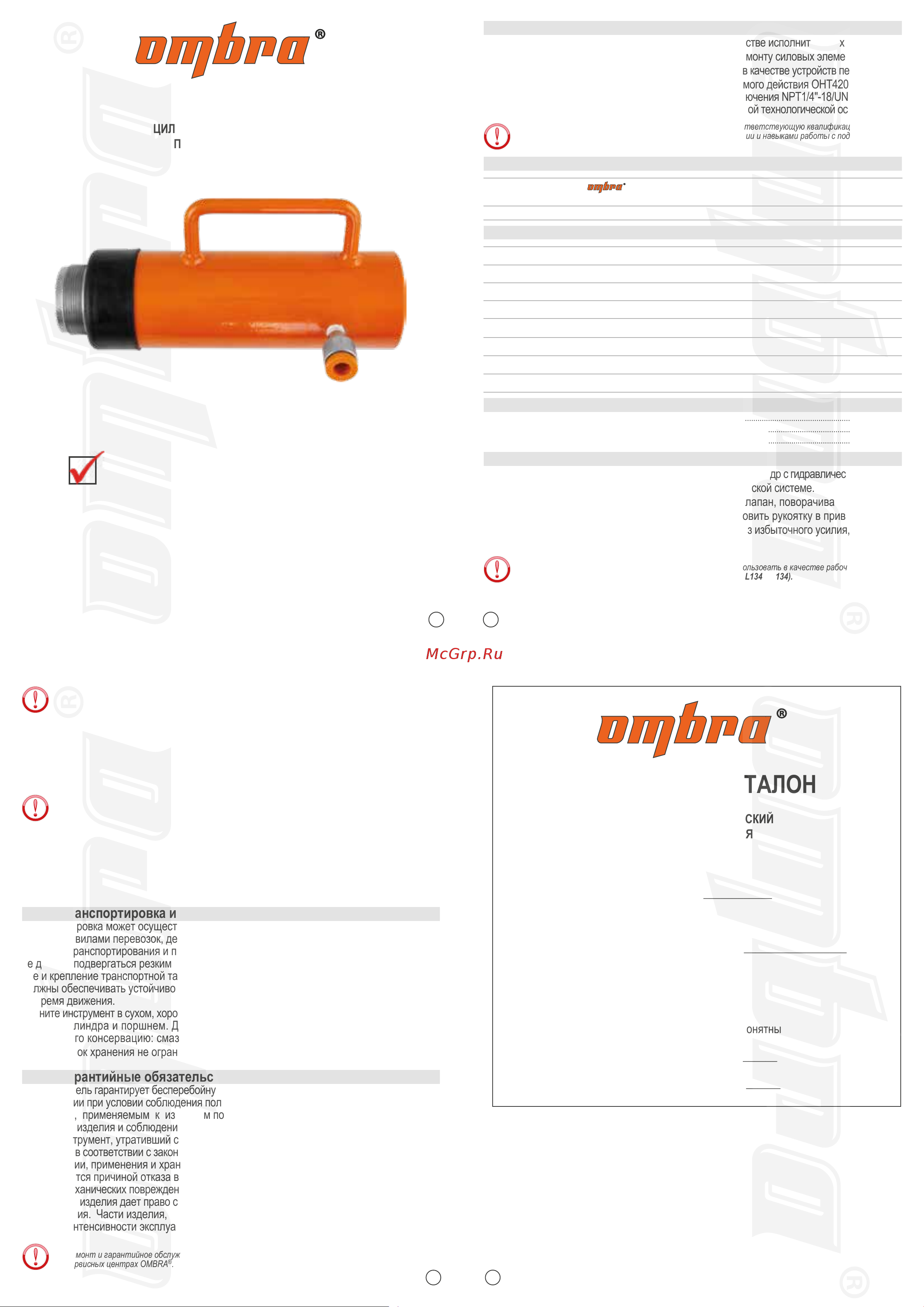

ПАСПОРТ

ЦИЛИНДР ГИДРАВЛИЧЕСКИЙ

ПРЯМОГО ДЕЙСТВИЯ

ГАРАНТИЙНЫЙ ТАЛОН

ЦИЛИНДР ГИДРАВЛИЧЕСКИЙ

ПРЯМОГО ДЕЙСТВИЯ

Артикул и наименование изделия__________________

Дата реализации____________________

Наименование торговой организации___________________________________

М.П.

Комплектация проверена, гарантийные условия понятны

Покупатель:_____________________________________

Продавец:_______________________________________

1. Общие сведения и назначение

Гидравлические цилиндры OMBRA

применяются в качестве исполнительных механизмов

гидравлических систем при производстве работ по ремонту силовых элементов кузовов

автомобилей и легких грузовиков, стапельном ремонте и в качестве устройств перемещения

груза на незначительное расстояние. Гидроцилиндр прямого действия OHT420N работает

на разжим, снабжен ниппельным штуцером шланга подключения NPT1/4"-18/UNEF13/16"-20

и снабжен резьбовой поверхностью для установки требуемой технологической оснастки.

Работы должны производиться персоналом, имеющим соответствующую квалификацию, знакомым

с правилами техники безопасности, условиями эксплуатации и навыками работы с подобным

инструментом.

Компания-производитель настоятельно рекомендует использовать в качестве рабочей

жидкости - Масло гидравлическое HLP 32, 900 мл. арт. FL134 (71134).

Транспортировка и хранение

Транспортировка может осуществляться всеми видами закрытого транспорта в соответ-

ствии с правилами перевозок, действующими для каждого вида транспорта.

Во время транспортирования и погрузочно-разгрузочных работ упаковка с инструментом

не должна подвергаться резким ударам и воздействию атмосферных осадков. Размеще-

ние и крепление транспортной тары с упакованным аппаратом в транспортных средствах

должны обеспечивать устойчивое положение и отсутствие возможности ее перемещения

во время движения.

Храните инструмент в сухом, хорошо проветриваемом помещении с полностью опущенным

штоком цилиндра и поршнем. Для длительного хранения инструмента необходимо

провести его консервацию: смазать тонким слоем масла корпус, упаковать в штатную

коробку. Срок хранения не ограничен.

Гарантийные обязательства

Производитель гарантирует бесперебойную работу изделия в течение 15 месяцев с начала

эксплуатации при условии соблюдения пользователем правил применения, обслуживания

и хранения, применяемым к изделиям подобного типа. Гарантия распространяется на

материалы изделия и соблюдение технологии при его производстве. Претензии по гаран-

тии на инструмент, утративший свои функции в гарантийный период, принимаются к рас-

смотрению в соответствии с законом «О защите прав потребителя». Несоблюдение правил

эксплуатации, применения и хранения, выявленное гарантийными службами производи-

теля являются причиной отказа в бесплатном ремонте или замене изделия, равно как и

наличие механических повреждений, признаков самостоятельного ремонта или изменения

конструкции изделия дает право сервисной службе производителя на отказ от гарантийного

обслуживания. Части изделия, имеющие естественный ограниченный срок службы, зави-

сящий от интенсивности эксплуатации изделия, замене по гарантии не подлежат.

Ремонт и гарантийное обслуживание изделия производится только в сертифицированных

сервисных центрах OMBRA

4. Комплектация

4.1 Цилиндр гидравлический в сборе...........................................................................................................1 шт.

4.2 Краткая инструкция на русском языке....................................................................................................1 шт.

4.3 Гарантийный талон ..................................................................................................................................1 шт.

Инструкция по эксплуатации

Перед началом работ надежно соединить гидравлический цилиндр с гидравлическим насосом.

После подключения следует удалить воздух в гидравлической системе.

Для этого необходимо полностью открыть выпускной клапан, поворачивая его винт при

помощи ручки вентиля против часовой стрелки, установить рукоятку в привод насоса и

несколько раз качнуть. По завершении работ закрыть, без избыточного усилия, выпускной

клапан поворотом вентиля по часовой стрелке.

OHT420N Цилиндр гидравлический прямого действия 20 т.

Установить цилиндр в рабочее положение.

Рекомендации по технике безопасности:

- Использовать гидравлический цилиндр только по назначению. Не превышать его номинальное усилие.

- При поднятии груза не использовать изделие в качестве подставки. В случе использования цилиндра

в качестве исполнительного механизма ПТО не работать под поднятым грузом.

- Не проводить самостоятельную разборку и модификацию изделия.

- Утилизируйте гидравлическую жидкость в соответствии с местным законодательством.

- Перед тем, как отсоединить гидравлический рукав, необходимо сбросить остаточное давление в

системе.

- При проведении сервисных работ одевать защитные очки и перчатки.

- Не допускайте попадания грязи в гидравлическую систему.

2. Спецификация

№

Наименование

OHT420N

Цилиндр гидравлический прямого действия 20 т.

....

59063

Код

3. Технические характеристики

АРТИКУЛ OHT420N

НАПРАВЛЕНИЕ

ПРЯМОЕ

ДИАМЕТР ПОРШНЯ, мм

РАБОЧИЙ ХОД ПОРШНЯ, мм 125

УСИЛИЕ, т 20

ДАВЛЕНИЕ В ГИДРОСИСТЕМЕ, МПа 68

ГАБАРИТЫ (ШхВхД), мм 80*80*290

ВЕС, НЕТТО, кг 7.0

Гидравлический цилиндр может использоваться под разными углами. При наклонном положении

необходимо следить за тем, чтобы шланг от насоса был направлен вниз и не пережимался

Еще раз проверить плотность закрытия выпускного клапана и надежность соединения

разъемов гидравлических насоса и исполнительного цилиндра.

Далее следует нагнетать давление в системе путем перемещения вверх-вниз рукоятки

гидравлического насоса. Для сброса давления в гидравлической системе открыть выпускной

клапан насоса поворотом вентиля против часовой стрелки.

Производитель: Pinghu Tongli Machine Co., Ltd.

Caoqiao Shilong No.1 road,

Pinghu Economic Development Zone,

Zhenjiang, China.

Пинху Тонгли Машин Ко., Лтд

Каоциао Шилонг №1,

территория Пинху Экономик Девелопмент,

Чжэцзян, Китай.

Импортер: ООО «ИНСТРУМ», 125438, город Москва,

улица Автомоторная, дом 8, этаж 4, комн. 9, Тел. +7(499)705-9978

03.2021
