3
4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ ИЗДЕЛИЯ
4.1 Основные детали (рисунок 2):
1. Фланец* пластиковый, комбинированный (пластик и латунь), стальной
оцинкованный или из нержавеющей стали с резьбовым штуцером с наружной
резьбой на моделях 6, 10, 14,18 л -
3
/
4
”, на моделях 24, 35, 50, 80, 100, 150 л - 1“,
на моделях 200, 300, 500 л - 1
1
/
4
”.
2. Корпус - стальной, сварной, окрашенный порошковой краской сосуд,
имеющий контрфланец, изготовленный из углеродистой или нержавеющей
стали.
3. Мембрана сменная**, изготовленная из бутилкаучука или EPDM.
4. Воздушный клапан (ниппель) с колпачком из пластмассы.
5. Держатель мембраны (резьбовой штуцер с наружным размером
1
/
2
”
и с внутренним
1
/
4
” на моделях 100 л, либо с наружным размером
3
/
4
” и с
внутренним
1
/
2
” на моделях 200,300,500 л). Совместим с комплектом «КАБ»
(рисунок 3)***.
6. Площадка для крепления поверхностного насоса (для моделей емкостью
14, 18, 24, 35, 50 л).
7. Опорные ноги гидроаккумулятора.

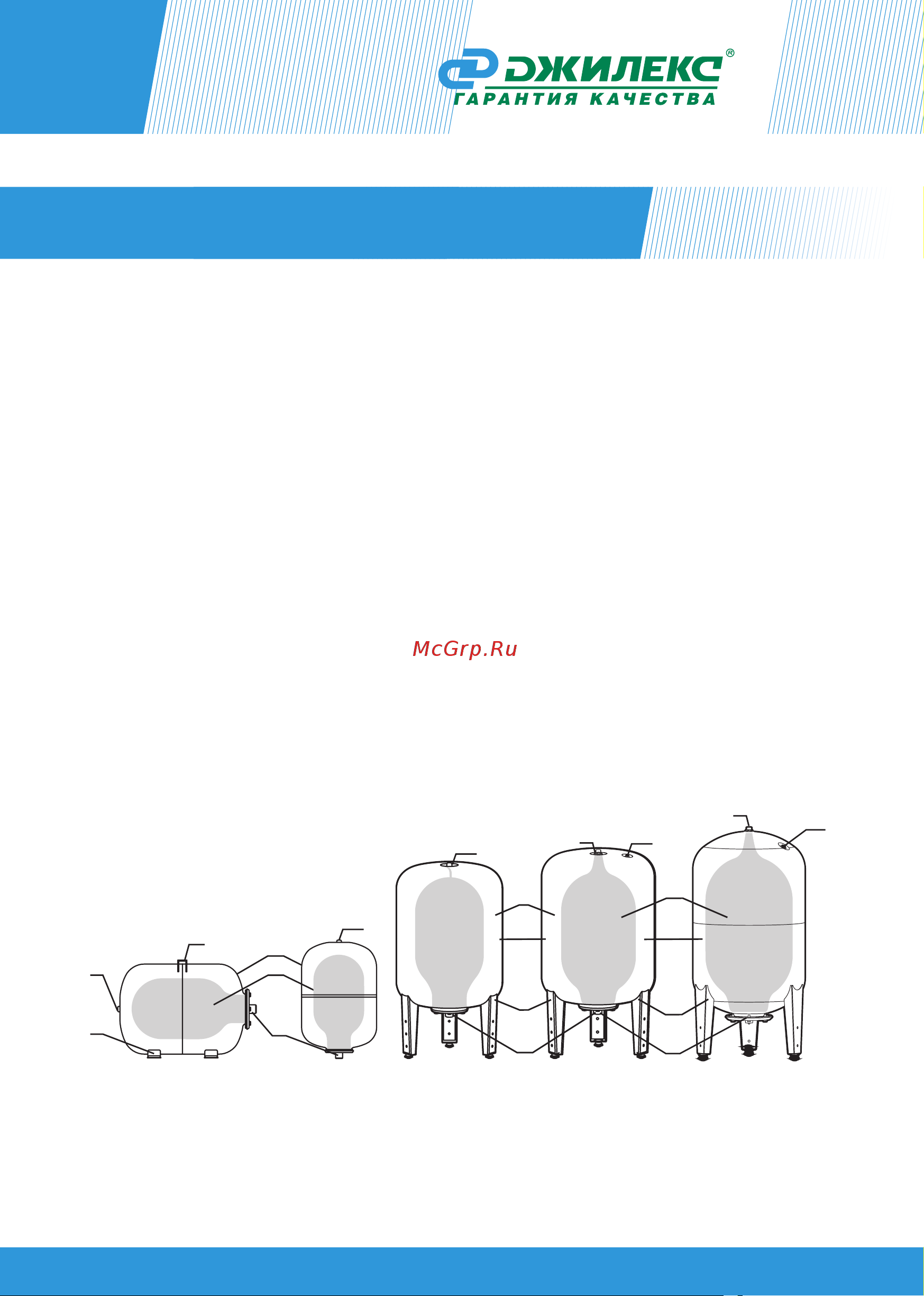

Рисунок 2
*
**
***
У моделей 6, 10, 14, 18 л - фланец завальцованный.
У моделей 6, 10, 14, 18 л - мембрана замене не подлежит.
Держатель мембраны на модели 100 л оснащен заглушкой.
Âåðòèêàëüíà
êîìïîíîâêà
2
3
1
7
4
5
5
4
Âåðòèêàëüíà
êîìïîíîâêà
Âåðòèêàëüíàÿ
êîìïîíîâêà
22
3
3
1
1
7
7
4
Ãîðèçîíòàëüíàÿ
êîìïîíîâêà
1
6
2
3
7
4
5
5
4
4
4
Âåðòèêàëüíà
êîìïîíîâêà
Âåðòèêàëüíàÿ
êîìïîíîâêà
22
3
3
1
1
7
7
4
Ãîðèçîíòàëüíàÿ
êîìïîíîâêà
1
6
2
3
7
4
5
5
4
4
4
