Паспорт

HL83

Назначение:

Гидроизоляционный фланец из нержавеющей стали с EPDM мембраной,

с эластичным уплотнительным кольцом и комплектом саморезов

предназначен для соединения корпуса трапа серий

HL300/310/510/70/80/90 с гидроизоляционным слоем из EPDM.

Описание:

Гидроизоляционный фланец из нержавеющей стали, с EPDM мембраной

400х400 мм, с эластичным уплотнительным кольцом и комплектом

саморезов из нержавеющей стали.

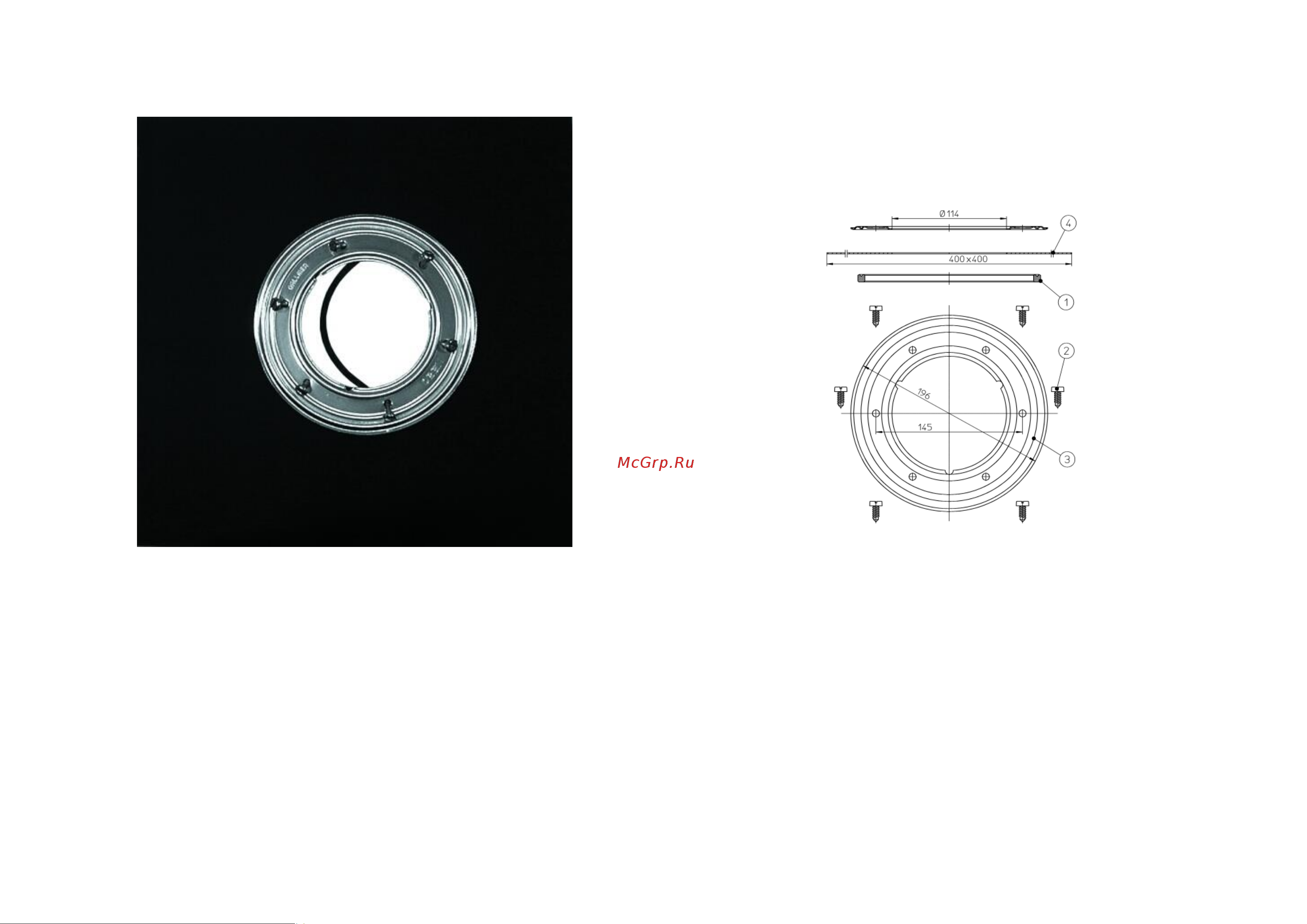

Комплектация:

1. Эластичное уплотнительное кольцо 180х6 мм.

2. Саморезы из нержавеющей стали 6,3х16 мм (6 шт.).

3. Профилированный фланец из нержавеющей стали 200/115 мм.

4. Фартук из EPDM размером 400х400 мм с отверстиями под саморезы

и центральным отверстием Ø115 мм.

Технические характеристики:

Рабочая температура от -50 до +100°С

Срок службы 50 лет

Соответствует требованиям: ГОСТ 23289-94, ГОСТ 12.2.063-81

Особенности монтажа:

1. В специальный паз на корпусе смонтированного трапа устанавливается

эластичное уплотнительное кольцо.

3. Сверху укладывается фартук из EPDM, причем, отверстия в нем

совмещаются с посадочными местами под саморезы в корпусе трапа.

4. На фартук устанавливается фланец из нержавеющей стали. При этом

вырезы в его центральной части совмещаются с выступами на корпусе

трапа.

5. С помощью саморезов фланец прижимается к корпусу трапа.

6. На фартук из EPDM наклеить (или приварить) EPDM мембрану

гидроизоляционного слоя с нахлестом не менее 100 мм.
