ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Паспорт разработан в соответствии с требованиями ГОСТ 2.601
Паспорт разработан в соответствии с требованиями ГОСТ 2.601

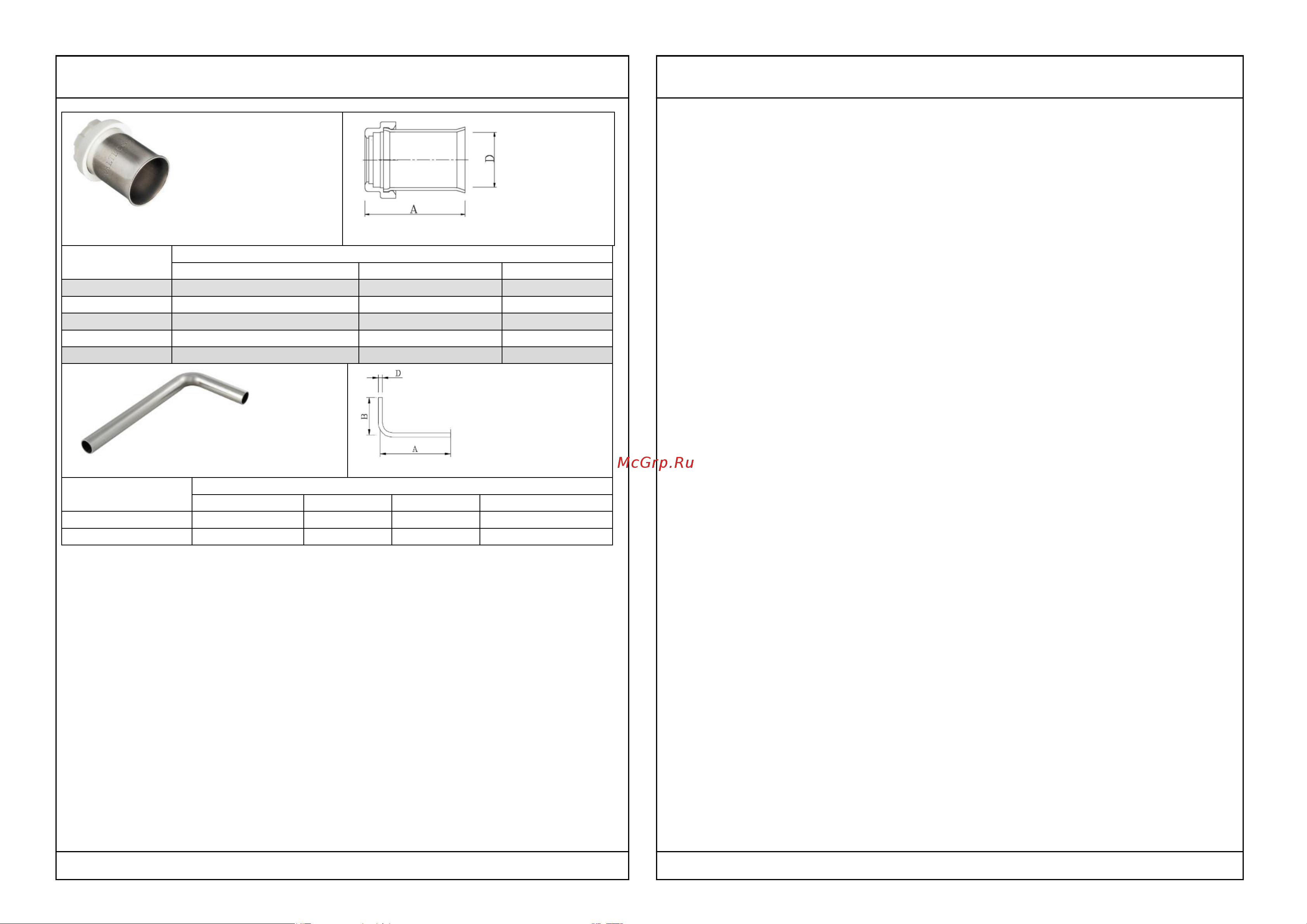

VTm.290
Обозначение
Размеры, мм
А
D
16
29
16
20
29
20
26
29
26
32
30
32
40
30
40
VTi.960
Обозначение
Размеры, мм
А
В
D
Вес,г
15x70x160
160
70
15
75
15x100x600
600
100
15
232
6.Указания по монтажу
6.1. Система металлополимерных трубопроводов должна быть
смонтирована так, чтобы фитинги не испытывали продольных и изгибающих
нагрузок. Для этого в проекте должны быть указаны места установки
подвижных и неподвижных опор, а также компенсаторов.
6.2. При монтаже пресс-соединителей следует придерживаться
следующего порядка:
- подготовить конец трубы к монтажу (откалибровать и снять внутреннюю
фаску);
- надеть трубу на штуцер соединителя, не повредив уплотнительных колец;
-надеть на соединитель пресс-насадку типа ТН ручного или
электрического инструмента;
- произвести опрессовку до смыкания губок пресс - насадки;
-повернув инструмент на 30÷90º относительно первоначального
положения, произвести повторную опрессовку;
- проверить с помощью пресс-вкладышей ручного инструмента качество
обжатия. Допускаемый зазор между вкладышами не должен быть более
0,1Dн. Если зазор превышает указанную величину, опрессовку следует
повторить.
6.3. Монтаж металлополимерных трубопроводов следует вести в
соответствии с указаниями СП 40-102-2000; СП 41-102-98 , СП 40-103-98 и
СП 73.13330.2012, а также соблюдая рекомендации «Руководства по
проектированию, монтажу и эксплуатации систем холодного, горячего
водоснабжении и отопления с использованием металлополимерных труб
Valtec» (НИИСантехники, 2015г.).
6.4. Пресс-фитинги с переходом на трубную резьбу допускается
присоединять к элементам трубопроводной системы с герметизацией
резьбы лентой ФУМ или сантехнической полиамидной нитью.
6.5. Фитинги VTm.281 и VTm.282 предназначены для подключения
трубопровода к отопительным приборам, для чего следует предварительно
отмерить требуемую длину трубки и отрезать излишек роликовым
труборезом. Присоединение трубки к арматуре стандарта «евроконус»
осуществляется с помощью обжимного соединителя VT.4430.
6.6. Пресс-соединители допускается замоноличивать в строительные
конструкции. Перед замоноличиванием соединителей необходимо
произвести гидравлическое испытание смонтированной системы.
6.7. Пресс-соединители VTm.233.i и VTm.253.i служат для подключения
трубопровода к приборам водяного отопления. Для этого они должны быть
укомплектованы угольником VTi.960, который обрезается на требуемую
длину роликовым труборезом. Присоединение угольника к арматуре
стандарта «евроконус» осуществляется с помощью обжимного соединителя
VT.4430.
6.8. Затяжку накидной гайки соединителей VTm.222 и VTm.263 следует
производить с моментом, не превышающим 25 Нм.
6.9. Переходные соединители VTm.282 подразделяются на «правые» (индекс
«R») и «левые» (индекс «L»). У «правого» соединителя, если смотреть по
направлению потока от Дн20 к Дн16, трубка изогнута на 45° вправо, а у
«левого» - влево.
7.Указания по эксплуатации и техническому обслуживанию
7.1. Пресс - соединители должны эксплуатироваться при температуре и
давлении, изложенных в таблице технических характеристик.
7.2.Не допускается эксплуатировать соединители без уплотнительных колец.
7.3. При использовании соединителей на трубопроводах, транспортирующих
жидкие углеводороды, уплотнительные кольца из EPDM должны быть
заменены на кольца из NBR, HNBR или FPM (витона).
