КОМПЛЕКТНОСТЬ

В комплект поставки входит:

• Высокочастотный вибратор со встроенным преобразователем - 1 шт.

• Руководство по эксплуатации/паспорт - 1 шт.

ОПИСАНИЕ И КОНСТРУКЦИЯ

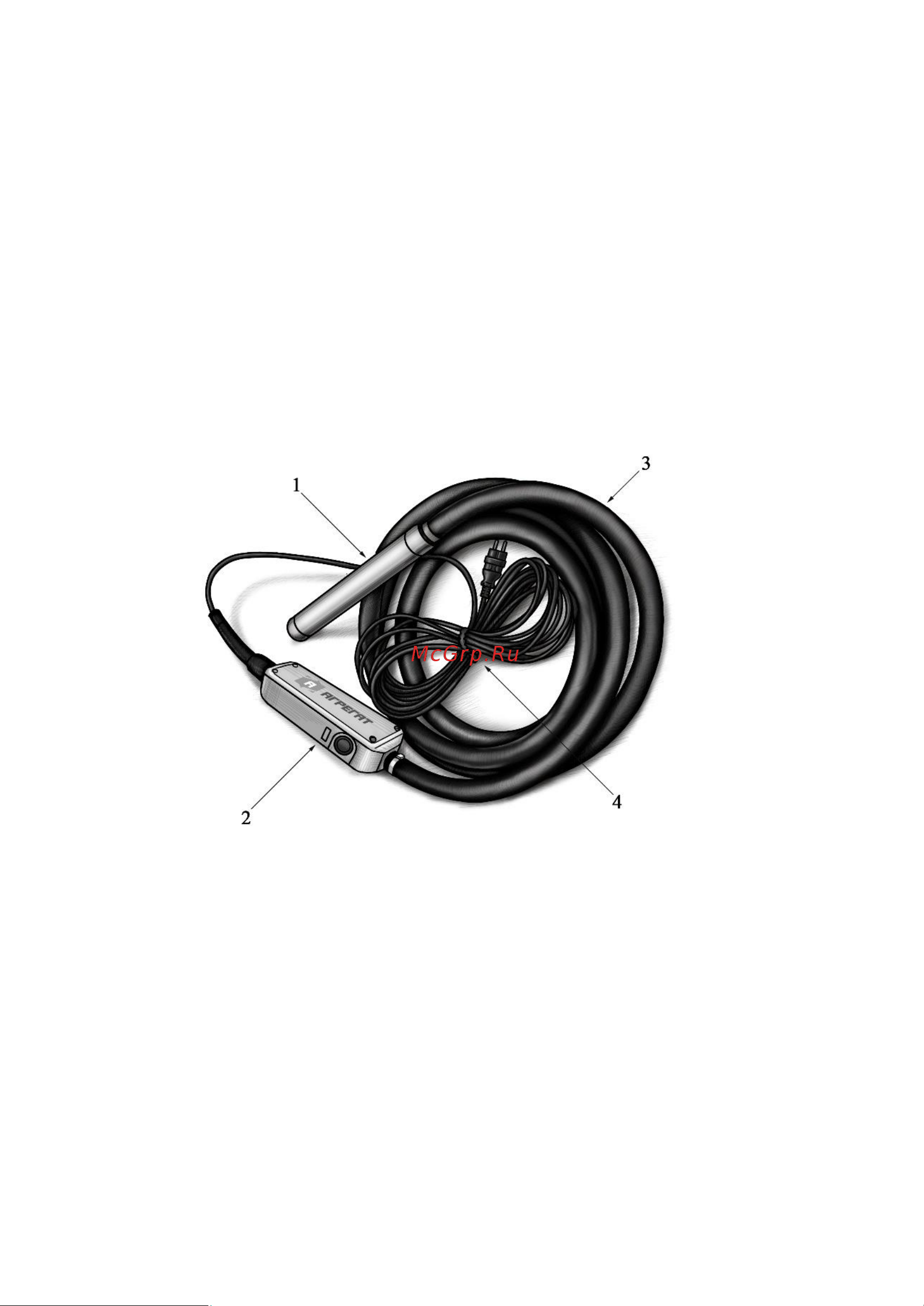

Внешний вид представлен на рисунке 1.

Устройство состоит из:

1. Вибронаконечника, в котором находится электрический мотор, работающий

от встроенного преобразователя и имеющий на валу эксцентриковую массу.

2. Защитного абразивостойкого рукава, в котором находятся провода,

питающие мотор вибронаконечника.

3. Герметичного бокса с преобразователем, кнопкой-выключателем (рис.2).

4. Кабеля питания с вилкой, соединяемого с сетью 220В, с защитным

заземлением.

Рис.1

Внешний вид

Преобразователь - ИСП является электронным преобразователем частоты,

и преобразует входное однофазное напряжение 220В частотой 50Гц в

трехфазное выходное напряжение 220В частотой 200Гц или входное

однофазное напряжение 220В частотой 50Гц в трехфазное выходное

напряжение 42В частотой 200Гц в зависимости от модификации

преобразователя.
