НАДЕЖНАЯ. УДОБНАЯ. ТВОЯ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Параметры Значения

Материал

Безгалогенные негорючие компаунды (HFFR)

Цвет

Черный (возможна поставка любого цвета)

Монтаж

При температуре от -25

C до +60

С,

при замоноличивании в бетон до +90

Прочность

350-370 Н при НУ

Диэлектрическая прочность

Не менее 2000 В (15 мин, при частоте 50 Гц)

Сопротивление изоляции

Не менее 100 МОм (1 мин, 500 В)

Огнестойкость

Самозатухающие трубы

Площадь поперечного сечения

провода, мм

Количество

проводов, шт.

Внешний диаметр трубы,

мм

0,5 2/3/4/5 16/16/20/20

2,5 2/3/4/5 16/16/20/25

4 2/3/4/5 20/20/25/25

6 2/3/4/5 20/25/32/32

10 2/3/4/5 25/32/32/40

16 2/3/4/5 32/32/40/40

25 2/3/4/5 32/40/50/50

35 2/3/4/5 40/50/50/63

50 2/3/4/5 50/50/63/63

70 2/3/4 50/63/63

95 2/3 63/63

120 2 63

150 2 63

Таблица выбора гофрированных труб в зависимости от количества

проводов и размера сечения

Особенности эксплуатации и монтажа

При прокладке гофрированных труб EKF-Plast следует избегать

острых углов, а также близкого расположения нескольких углов. Ра-

бочее расстояние для протяжки провода в трубе составляет 20-25 м с

максимальным количеством правильно сопряженных 4-5 углов. При

необходимости увеличения длины цельного отрезка трубы и количе-

ства углов следует устанавливать распаячные коробки на углах или

на местах, близких к середине цельного отрезка трубы. Недопустима

протяжка в одной трубе одновременно нескольких сетей. Проклад-

ка каждого вида коммуникаций производится в своих, предназна-

ченных только для этих целей трубах и коробках на определенном

расстоянии друг от друга. Внутренние коммуникации, созданные на

основе гофрированных труб, позволяют использовать взаимозаме-

няемую проводку на протяжении всего срока эксплуатации здания.

При прокладке внутренних коммуникаций правила рекомендуют ис-

пользовать крепежную клипсу соответствующего диаметра в соотноше-

нии 3 шт. на 1 пог. м.

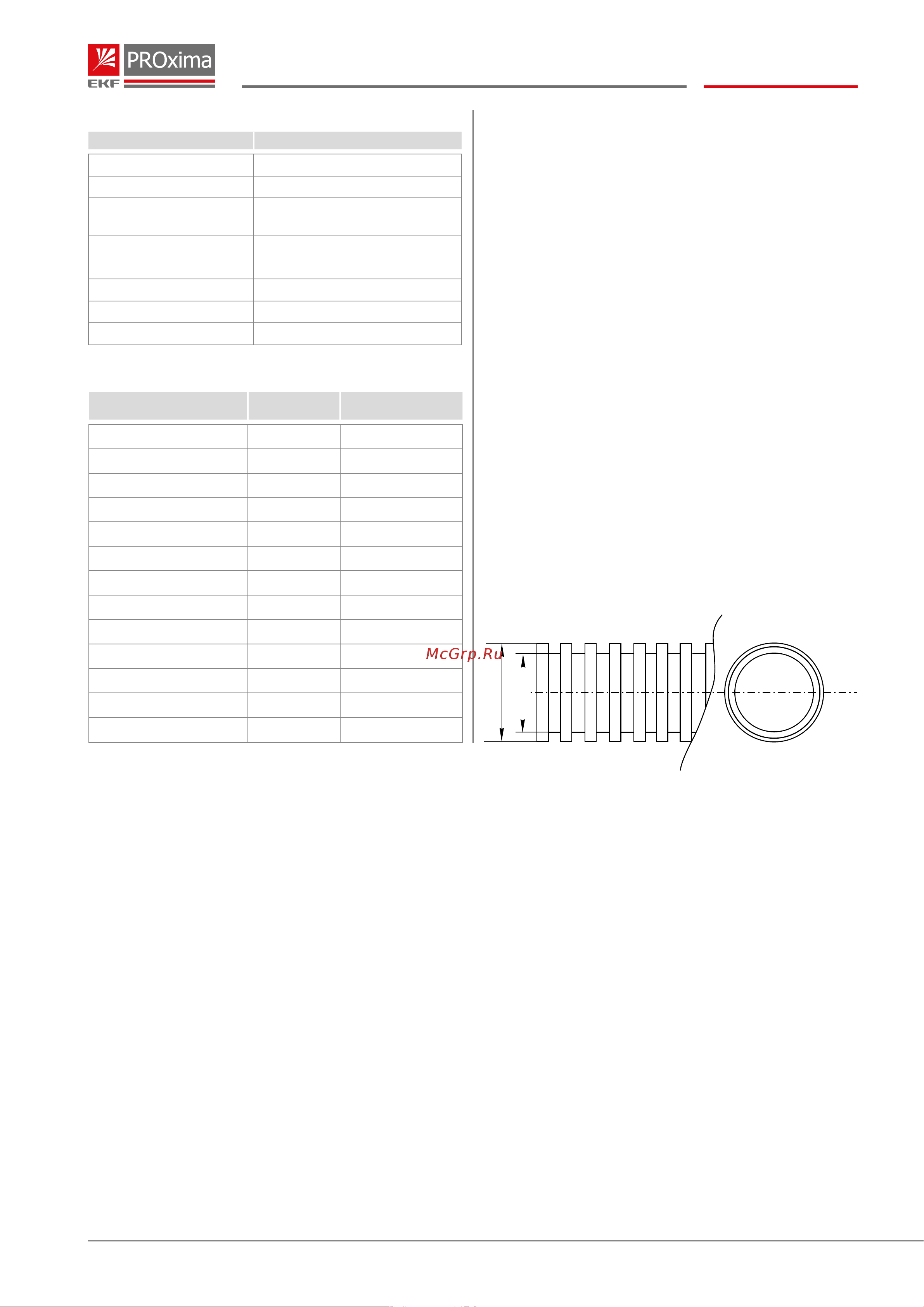

Габаритные и установочные размеры

К осветительным приборам, как правило, подводится труба диаме-

тром 16 мм. К выключателям и розеткам подводится труба диаметром

не менее 20 мм. Соединение основной распределительной коробки с

аналогичной в другом помещении и центральным распределительным

щитом осуществляется посредством трубы диаметром 25 мм, причем

желательно проложить еще и резервную трубу. Для соединения элек-

трощитов между собой рекомендуется использовать трубу диаметром

не менее 32 мм, причем также желательно проложить резервную тру-

бу. Для осуществления соединений между этажами вместо дорого-

стоящей гладкой жесткой трубы часто используется гофрированная

труба диаметром 40, 50 и 63 м. Для прокладки телефонной и сигнали-

зационной сети используется труба диаметром 16 мм. Для прокладки

коаксиальной сети рекомендуется использование трубы диаметром

не менее 25 мм.

27 Кабеленесущие системы
