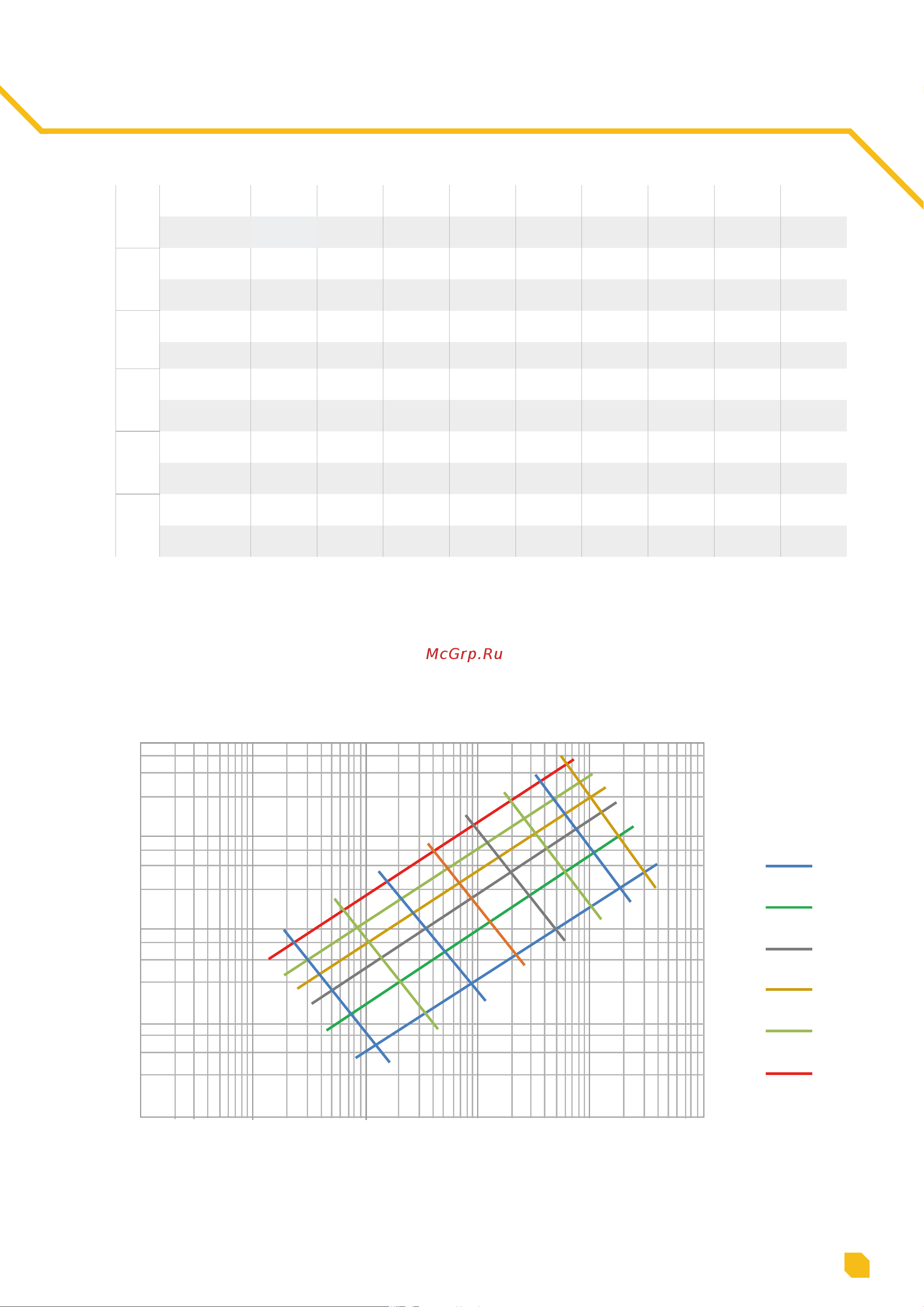

Таблица гидравлических потерь
для гофрированных труб изнержавеющей стали Stahlmann
Уравнение Хазена-Вильямса для гофрированных труб Stahlmann
V=0.5
V=0.7
V=1.0
V=1.5
V=2.0
V=2.5
V=3.0
V=3.5
01
1
5
25
125
625
10 100 1000 10000
15A
20A
25A
32A
40A
50A
Падение давления, mmH₂0/m
Расход воды, л/мин
Диаметр
условного
прохода
15А
Расход, м
3
/ч 0,3 0,8 1,4 2 2,5 3 3,5 4 4,6
Падение, бар/м 0,002 0,017 0,0441 0,0834 0,1471 0,1863 0,2648 0,3138 0,3923
20А
Расход, м3/ч 0,4 1,2 2,3 3,4 4,5 5,5 6,5 7,7 8,8
Падение, бар/м 0,0007 0,0064 0,0196 0,0343 0,0637 0,0932 0,1471 0,1863 0,2354
25А
Расход, м
3
/ч 0,5 2,2 3,8 5,4 7,1 8,7 10,4 11,7 13,6
Падение, бар/м 0,0004 0,0059
0,0177 0,0324 0,0461 0,0765 0,1177 0,1471 0,1667
32А
Расход, м
3
/ч 0,8 2,7 4,6 6,5 8,5 10,4 12,3 14,2 16,4
Падение, бар/м 0,0004 0,0042 0,0137 0,0206 0,0343 0,0539 0,0686 0,0883 0,1275
40А
Расход, м
3
/ч 1,7 5,5 9,6 13,9 18 21,9 26 29,8 34,3
Падение, бар/м 0,0004 0,0034 0,0098 0,0191 0,0308 0,0443 0,0607 0,0782 0,1016
50А
Расход, м
3
/ч 2,8 8,9 15,7 22,6 29,2 35,5 42,1 48,3 55,6
Падение, бар/м 0,0003 0,0028 0,0074 0,0144 0,0282 0,0334 0,0457 0,0589 0,0765
