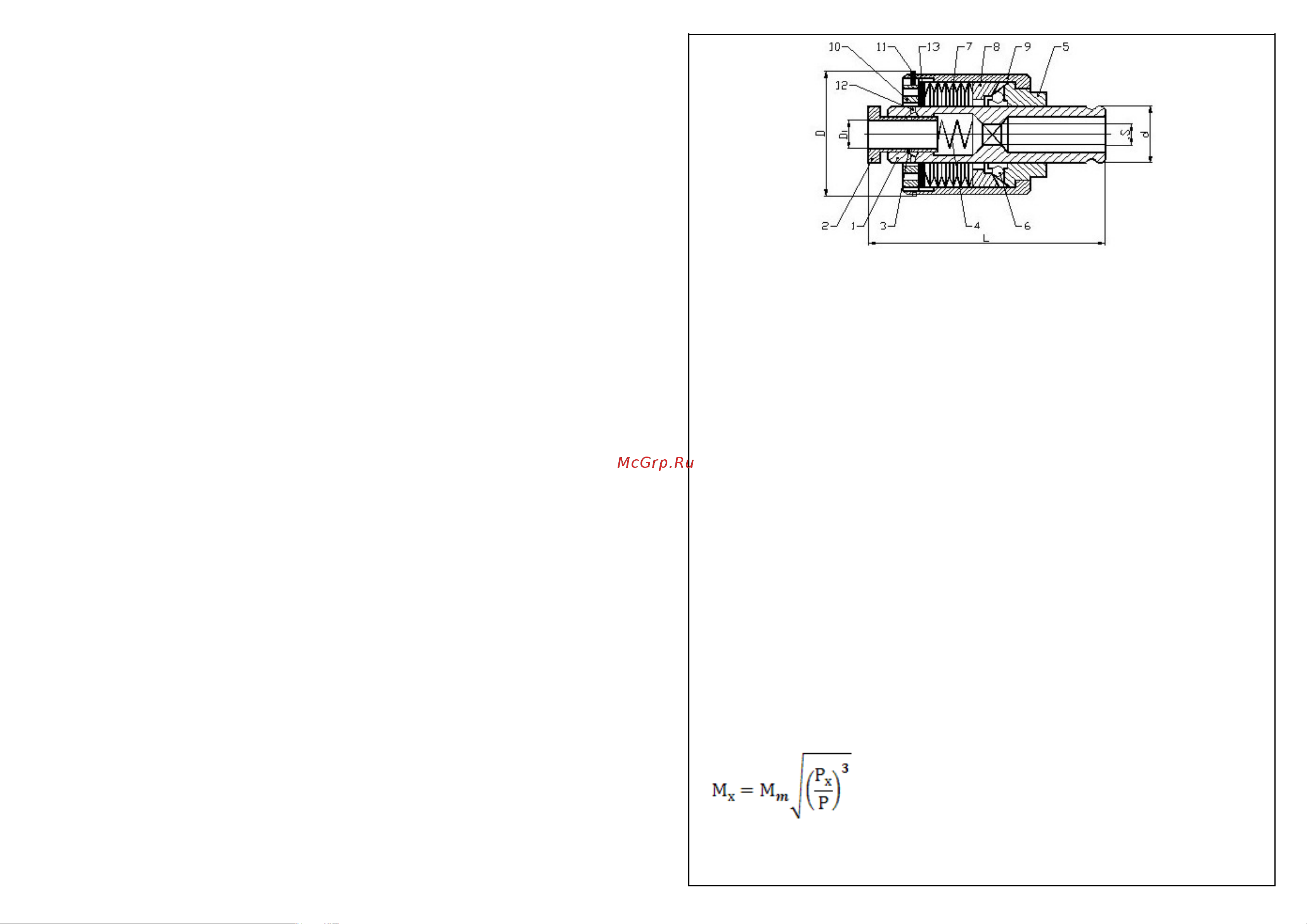

1 – корпус; 2 – втулка; 3 – шарики; 4 – пружина; 5 – поводок; 6 – шарики/; 7 – пружины

тарельчатые;8 – кольцо; 9 – гильза 10 – гайка; 11 – кольцо замковое; 12 – заглушка; 13 – шайба

Рис.1 Общий вид и основные размеры предохранительной головки.

3.УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Метчик устанавливается в квадратное отверстие корпуса 1 и втулку 2.

Зажим метчика производится шариками 3 при перемещении втулки 2 под

воздействием пружины 4. Крутящий момент к корпусу 1 от резьбонарезного

патрона передаётся поводком 5 через шарики 6, поджатые кольцом 8 и

тарельчатыми пружинами 7 в лунки корпуса. Регулировка крутящего

момента обеспечивается изменением величины деформации тарельчатых

пружин 7 при вращении гайки 10 с помощью специального ключа (не входит

в комплект).

4. ПОРЯДОК НАСТРОЙКИ

При нарезании резьбы в сталях с механическими свойствами, отличающимися от

стали 45, необходимо выполнить следующее:

- расчётным или экспериментальным методом (с помощью динамометрического

ключа) определить момент резания Нм в данной стали необходимым метчиком.

- снять замковое кольцо и произвести настройку крутящего момента вращением

гайки по часовой стрелке для увеличения крутящего момента. Контроль головки на

крутящий момент производится динамометрическим ключом и специальной

оправкой, зафиксированной вместо метчика. После настройки головки гайку

зафиксировать кольцом замковым.

- после настройки головка готова к эксплуатации и правильно отрегулированная

головка должна обеспечить плавное нарезание метчиком резьбы, при упоре метчика

в дно глухого отверстия появление треска в головке сигнализирует о прекращении

вращения метчика.

- при нарезании резьбы с мелким шагом величина крутящего момента определяется

по формуле:

где, Мт- крутящий момент по таблице, Рх- шаг нарезаемой резьбы, Р-

крупный (основной) шаг резьбы для данного диаметра.
