Горелка инжекторная ацетилено-кислородная
Г2-4М-01 и Г2А-4М-02 со сменными наконечни-
ками предназначена для сварки, пайки высоко-
температурными припоями, нагрева, плавления и
других технологических процессов.
Горелка укомплектована 4 медными цельнотя-
нутыми наконечниками, которые позволяют вы-
полнять работы в ограниченном пространстве и
в труднодоступных местах. Горелка Г2А-4М-02
комплектуется наконечниками с коротким
загнутым «носиком» и углом загиба 90°, которые
позволяют производить сварочные работы в
стесненных условиях и делать угловые швы.
Точная регулировка мощности пламени в преде-
лах одного наконечника производится вентиля-
ми, ступенчатое изменение сменой наконеч-
ников.
НАЗНАЧЕНИЕ
КОМПЛЕКТ ПОСТАВКИ
ПРАВИЛА ЭКСПЛУАТАЦИИ
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Горелка в сборе 1 шт.
Медные цельнотянутые наконечники
*
по 1 шт.
Ниппель ø6 2 шт.
Гайка накидная М12x1,25 1 шт.
Гайка накидная М12x1,25LH 1 шт.
Руководство по эксплуатации 1 шт.
*
Г2-4М-01 - наконечники 0А, 1А, 2А, и Г2-
4М-02 - наконечники № 0А, 1А, 2А, 3А (90°).
Перед началом работы необходимо осмотреть
горелку и убедиться в отсутствии механических
повреждений, а также проверить герметичность
всех узлов и соединений горелки. Убедиться в
герметичности присоединения рукавов.
Установите рабочее давление кислорода и аце-
тилена в соответствии с указанными данными
в технических характеристиках.
Горелка Г2-4М-01 и Г2А-4М-02 состоит из ствола
и комплекта наконечников. Ствол горелки име-
ет запорно-регулировочные вентили кислорода
и ацетилена. К стволу по резинотканевым рука-
вам (ГОСТ 9356) через ниппель и штуцер подает-
ся кислород и ацетилен. Ниппель и штуцер с пра-
вой резьбой М16х1,5 предназначен для подачи
кислорода. Ниппель и штуцер с левой резьбой
М16LHх1,5 предназначен для подачи ацетилена.
К корпусу с помощью накидной гайки крепится
наконечник, состоящий из смесительной ка-
меры, инжектора, трубки, ниппеля, мундштука.
Смена наконечника возможна вручную, без при-
менения инструмента. Кислород, подаваемый
через ниппель к вентилю и далее через дозиру-
ющее отверстие инжектора, создает разрежение
перед цилиндрическим каналом смесительной
ВНИМАНИЕ! Производитель ведет дальнейшую
работу по усовершенствованию конструкции го-
релок сварочных, поэтому некоторые конструк-
тивные изменения могут быть не отражены в
настоящем руководстве по эксплуатации.

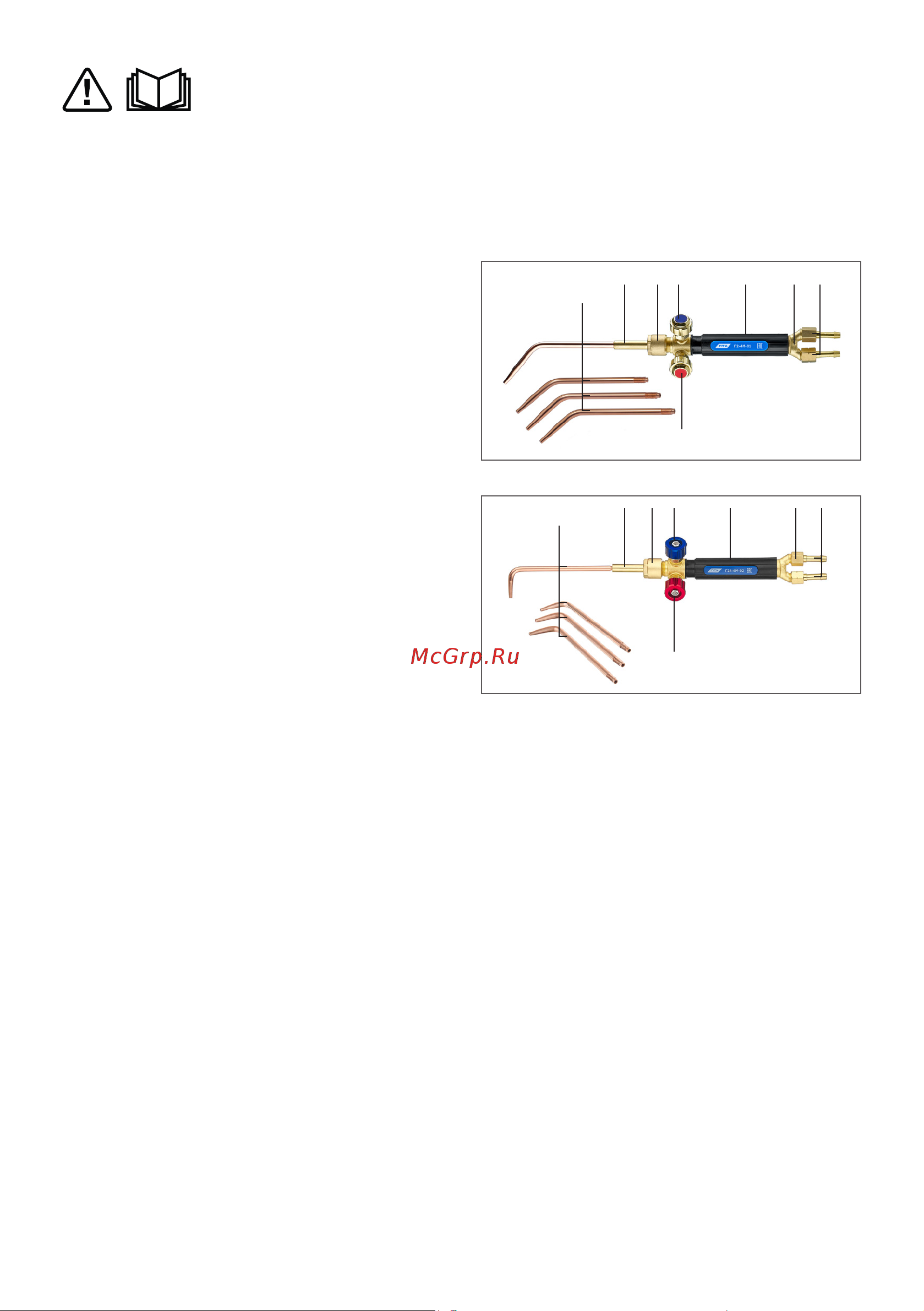

1. Ствол (рукоятка).
2. Наконечники.
3. Запорно-регулировочный винт (Ацетилен).
4. Запорно-регулировочный винт (Кислород).
5. Штуцеры.
6. Ниппель и гайка.
7. Смесительная камера
8. Накидная гайка крепления смесительной камеры
камеры, в которую засасывается ацетилен и
происходит смешивание. Образовавшаяся горю-
чая смесь движется по трубке к цилиндрическо-
му выходному каналу мундштука, на выходе из
которого смесь горит. Точная регулировка мощ-
ности пламени в пределах одного наконечника
производится вентилями, ступенчатое измене-
ние — сменой наконечников.
Г2-4М-01
Г2А-4М-02
3
3
7
7
8
8 4
4
1
1
5
5
6
6
2
2
Перед использованием оборудования необходи-
мо внимательно ознакомиться с руководством
по эксплуатации, соблюдать указания на техни-
ческих шильдах и требования техники безопас-
ности.
Скачать
