2
5
Горелки инжекторные Г2А МИНИ с цельно-
тянутыми медными наконечниками предна-
значены для ручной ацетилено-кислородной
сварки, пайки, нагрева и других видов газо-
пламенной обработки металлов.
Основные параметры горелок соответству-
ют требованиям ГОСТ 12.2.008 и ГОСТ 1077.
Горелка выпускается в климатическом ис-
полнении УХЛ1 для типа атмосферы II по
ГОСТ 15150 для работы в интервале темпе-
ратур от -20°С до +50°С.
НАЗНАЧЕНИЕ
КОМПЛЕКТ ПОСТАВКИ
УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Горелка Г2А МИНИ в сборе 1 шт.
Медные цельнотянутые наконечники
*
по 1 шт.
Ниппель и гайка с левой резьбой
М12×1,25LH для подачи ацетилена по 1 шт.
Ниппель и гайка с правой резьбой
М12×1,25 для подачи кислорода по 1 шт.
Руководство по эксплуатации 1 шт.
*
Количество и номер наконечников зависит
от модели горелки.
Горелка состоит из рукоятки с запорно-регу-
лировочными вентилями ацетилена, кисло-
рода, присоединительных штуцеров, ниппеля
и гайки для крепления газоподводящих рука-
вов по ГОСТ 9356 с внутренним диаметром 6
мм, накидной гайки и сменных медных цель-
нотянутых наконечников. Каждый наконеч-
ник имеет свою смесительную камеру, на ко-
торой стоит маркировка с указанием номера
наконечника и типа горючего газа, а также
свой инжектор.
ВНИМАНИЕ! Производитель ведет дальней-
шую работу по усовершенствованию кон-
струкции горелок сварочных, поэтому неко-
торые конструктивные изменения могут быть
не отражены в настоящем руководстве по
эксплуатации.
4 3
1
7
5 2 6 8
9
Перед началом работы необходимо осмо-
треть горелку и убедиться в отсутствии
механических повреждений, а также про-
верить герметичность всех узлов и соеди-
нений горелки. Убедиться в герметичности
присоединения рукавов.
Установите рабочее давление кислорода
и ацетилена в соответствии с указанными
данными в технических характеристиках.
Для зажигания горелки необходимо сна-
чала приоткрыть вентиль ацетилена на
1/2 оборота и зажечь горелку. Затем, до-
бавляя кислород и ацетилен, отрегулиро-
вать пламя.
ВНИМАНИЕ! С целью недопущения обра-
зования взрывоопасной смеси в рукавах
и баллонах, не допускайте открытия обоих
вентилей горелки одновременно при зажи-
гании горелки. Для выключения горелки
сначала закрыть вентиль ацетилена, а за-
тем вентиль кислорода. При возникнове-
нии внутреннего горения (обратного удара)
немедленно перекройте вентили на горелке
и запорные вентили на баллонах или газо-
разборных постах. Отсоедините горелку от
рукавов и осмотрите ее.

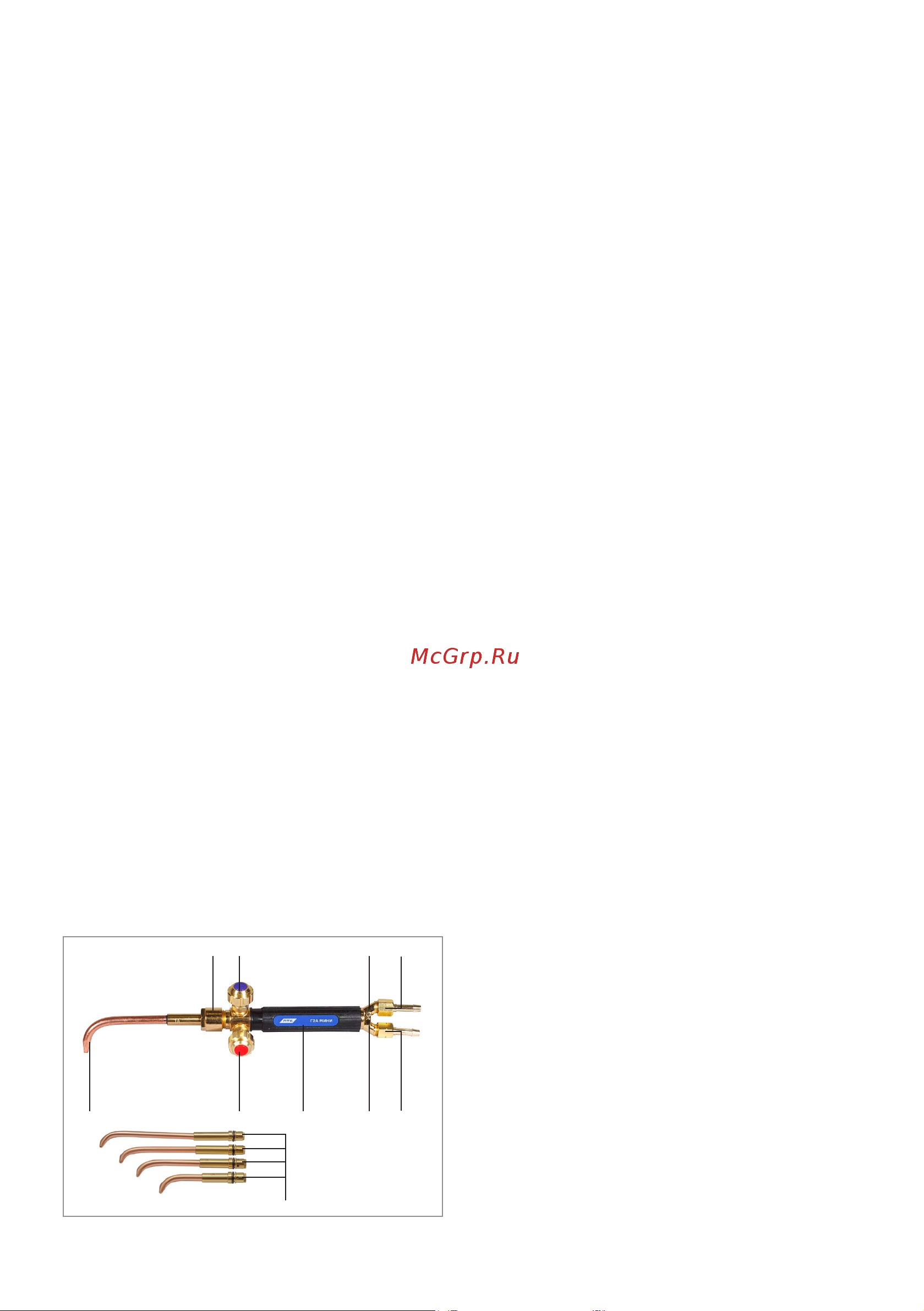

1. Ствол (рукоятка).
2. Запорно-регулировочный винт (Ацетилен).
3. Запорно-регулировочный винт (Кислород).
4. Накидная гайка (держатель наконечни-
ков).
5. Медные цельнотянутые наконечники.
6. Штуцер (Ацетилен).
7. Штуцер (Кислород).
8. Ниппель и гайка с левой резьбой М12×1,25LH
для подачи ацетилена.
9. Ниппель и гайка с правой резьбой М12×1,25
для подачи кислорода.
ПРАВИЛА ЭКСПЛУАТАЦИИ
