Инструкция к RGK DQL-8 Страница: 1

RGK DQL-8 Инструкция к RGK DQL-8 онлайн

1.1 Открытие буссоли

Разверните буссоль верхней крышкой к себе. Маленькое

окошко в крышке должно быть направлено от вас. Поднимите

крышку от основания.

1.2 Защита зеркала

Храните буссоль в чехле с закрытой крышкой.

1.3 Считывание по лимбу

Буссоль прямого считывания. Считывайте азимут с лимба не-

посредственно там, куда указывает стрелка. Если вы направили

большой прицел на цель, то азимут будет равен отсчёту по лим-

бу, на который указывает белый конец стрелки.

Если на цель направлен маленький прицел, то азимут будет

равен отсчёту по лимбу, на который указывает красный конец

стрелки.

Детальное объяснение метода измерения азимута смотрите

далее в разделе 3.

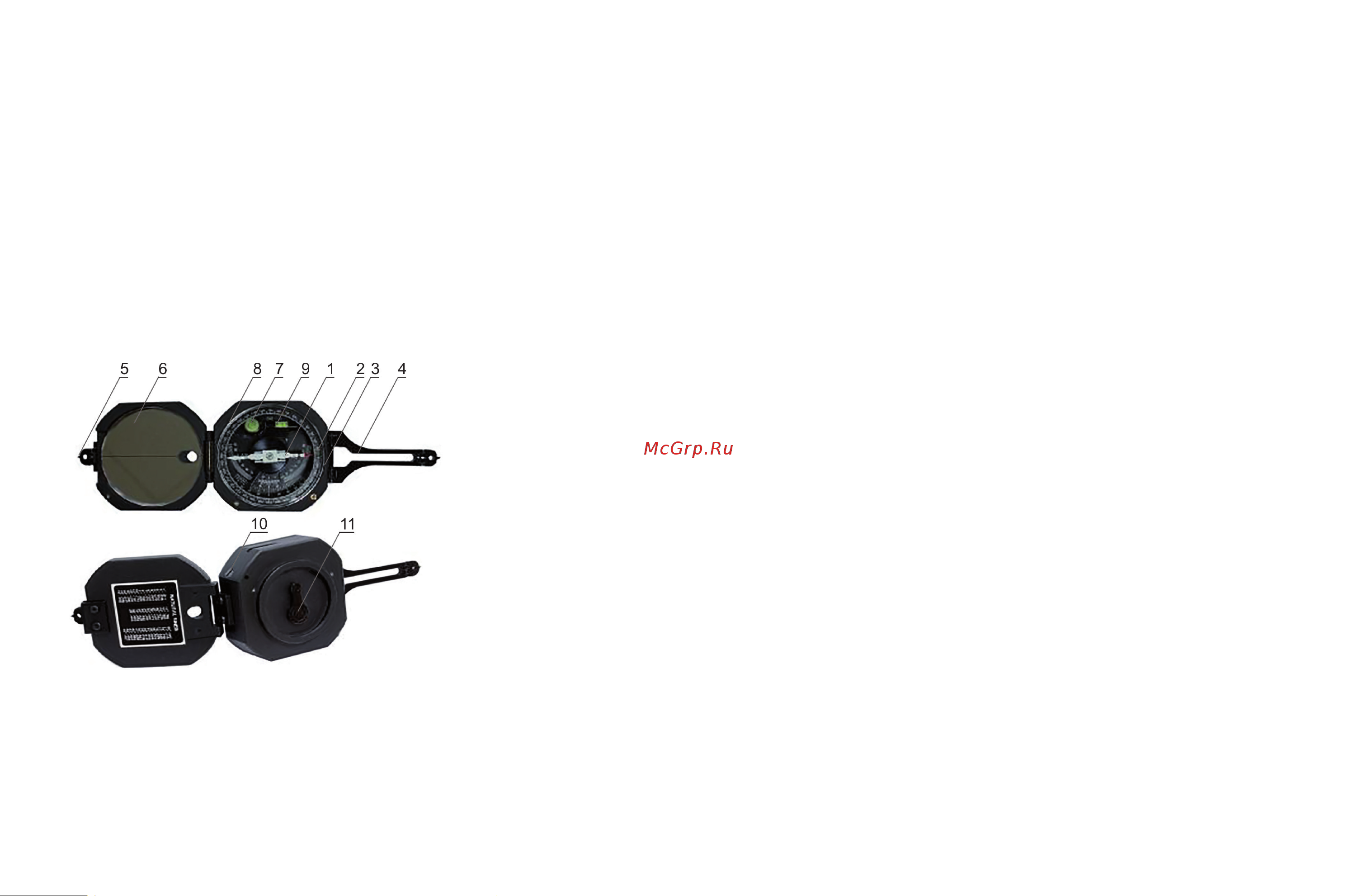

2 – Конструкция

1 Стрелка

Стрелка снабжена амортизатором, который позволяет стрел-

ке найти направление на Север и быстро успокоить колебания

без потери точности.

2 Оцифрованный лимб

В комбинации со стрелкой, одноградусно оцифрованный

лимб позволяет определить азимут с точностью до 0,5°. Азимут

можно отсчитать от 0° до 360°, а вертикальный угол от 0° до 90°.

3 Отсчётный индекс

Отсчётный индекс используется для установки по лимбу зна-

чения склонения магнитной стрелки. Если нужды в этом нет,

то оставьте его направленным на 0°. Наша планета Земля пол-

ностью окружена магнитным полем и намагниченные объекты

будут самостоятельно ориентироваться вдоль линии соединяю-

щей северный и южный магнитные полюса – магнитного мери-

диана. Магнитное склонение характеризует отклонение истин-

ного географического меридиана от магнитного меридиана, в

том месте, где выполняются измерения. В разных частях света

магнитное склонение разное.

4 Большой прицел с поворачивающейся верхушкой

Прицел с бисектором используется для точного наведения на

цель, азимут направления на которую нужно определить.

5 Маленький прицел

Маленький прицел (на крышке буссоли), используется для

точного наведения на цель и при определении уклонов.

6 Зеркало

Расположенное внутри крышки зеркало, и осевая линия на

нём используется для точных азимутальных измерений, при ис-

пользовании буссоли в качестве призменного компаса.

7 Круглый уровень

Используйте круглый уровень для установки буссоли в гори-

зонтальное положение при отсчитывании азимута.

8 Нониус

Поворачиваемый нониус используется для измерения укло-

нов.

9 Цилиндрический уровень

Цилиндрический уровень используется для измерения укло-

нов – см. 11.

10 Винт для поворота лимба

Вы можете повернуть лимб на нужный отсчёт с помощью это-

го винта и отвёртки.

11 Ручка поворота нониуса

Используйте эту ручку для установки нониуса в вертикальное

положение по цилиндрическому уровню при измерениях уклонов.

3 – Измерение азимута

Азимут – это угол, отсчитанный по ходу движения часовой

стрелки между направлениями на север и на ориентир. Азимут

измеряется в градусах, в направлении на север азимут равен 0°.

Румб - в морской терминологии 1/32 полной окружности, а также

одно из делений картушки компаса (расчерченной на 32 части) и

соответственно одно из направлений относительно севера.

Далее в нашем описании работы с буссолью будем иметь в

виду, что у буссоли есть лимб, оцифрованный от 0° до 360°, и что

на лимбе установлено склонение магнитной стрелки (т. е. мы

будем измерять истинный (географический или (правильнее)

геодезический азимут).

Пример измерения азимута: если гора напрямую на восток от

вашего положения, то азимут направления от вашего положе-

ния до горы равен 90°. Если гора на юге, то азимут направления

на неё равен 180°.

Внимание: Магнитная стрелка высокочувствительна, поэтому

при измерениях держите подальше буссоль от таких магнитных

материалов как, металлические часы, пряжки, кольца, ножи, за-

жигалки и т. д.

3.1 Измерения азимута с помощью зеркала

Этот метод часто используется, когда цель находится выше

или ниже наблюдателя.

3.1.a С помощью «северного» конца стрелки

Этот метод часто используется, когда цель находится выше

45°, или на 15° ниже наблюдателя.

• Держите буссоль у пояса в правой руке.

• Откройте крышку в направлении к себе приблизительно под 45°.

• Откройте большой прицел, до тех пор, пока он не будет пер-

пендикулярным корпусу буссоли.

• Левой рукой поддерживайте правую.

• Отгоризонтируйте буссоль по круглому уровню.

• Глядя в зеркало и вращая буссоль, совместите осевую линию

на зеркале с бисектором большого прицела.

• Проверьте положение пузырька уровня – он должен быть в

центральном кружке.

• Считайте азимут по лимбу «северным» концом стрелки.

3.1.b Использование «южного» конца стрелки

Используйте этот метод если объект находится ниже 15° от

наблюдателя.

• Удерживайте буссоль на уровне пояса левой рукой.

• Откройте крышку от себя и отклоните примерно на 45°.

• Приподнимите большой прицел, до примерно 45° над кор-

пусом буссоли.

• Отгоризонтируйте буссоль по уровню.

• Наведитесь большим прицелом на объект через окошко в

зеркале.

• Регулируйте положение зеркала и прицела, чтобы можно было

лучше совместить бисектор прицела и осевую линию на зеркале.

• Проверьте положение пузырька уровня – он должен быть в

центральном кружке.

• Считайте азимут по лимбу «северным» концом стрелки.

3.2 Использование буссоли в качестве призменного ком-

паса

Часто на линии визирования могут оказаться препятствия

или по каким-то другим причинам вам нужно будет удерживать

буссоль на уровне глаз, в этом случае нужно действовать так:

• Откройте крышку в сторону от себя и поднимите её прибли-

тельно на 45°, и поднимите маленький прицел.

• Поднимите большой прицел до тех пор, пока он не будет

улярным корпусу буссоли.

• Удерживайте инструмент большим прицелом к себе.

• Совместите оба прицела и наведитесь ими на цель. Или:

дитесь на цель через нижнюю часть большого прицела и

ошко в зеркале.

• Отгоризонтируйте буссоль по отражению пузырька в зеркале.

• Считайте азимут по отражению лимба в зеркале, «южным»

онцом стрелки.

4. Измерения уклонов

С помощью этой буссоли можно измерить вертикальные углы

чнее 1°, с дискретностью до 10 угловых минут. Вы можете так-

е определить уклон в процентах без дополнительных вычис-

Нижняя шкала оцифрована от 0° до 90° и используется для

я уклонов. Для этого также используется верньер (но-

ус), он оцифрован от 0 до 60 минут.

Вторая, ближняя к центру шкала оцифрована от 0% до 100%.

та шкала позволяет определять уклон в процентах.

4.1 Измерение уклонов

Для более точного измерения уклонов можно установить

уссоль на специальный штатив.

• Навидитесь на цель буссолью.

• Поворачивая верньер установите пузырёк цилиндрическо-

я в центр.

• Считайте уклон с лимба по центральному делению нониуса

4.1.a - Отсчитывание с точностью до 30 угловых минут

Для этого используется шкала нониуса (оцифрована 0-60 мин.

тервалами).

• Отсчёт по центральному делению нониуса – 26° + ??.

• Определите число минут, отсчитав по 30-ти или 60-ти ми-

утному штриху нониуса ближайшему к градусному делению на

Для этого вам может потребоваться лупа.

В нашем примере с градусным штрихом совпадает 30-ти ми-

утный штрих нониуса, значит 26° + 30 = 26° 30’

4.1.b – Уклон в процентах

Если нужно определить уклон в процентах, то пользуйтесь

алой находящейся над нониусом.

• Считайте по центральному делению нониуса уклон – 50%.

Для большей точности, вычислите уклон по следующей фор-

уле.

Уклон = [ tan(θ ) x 100 ]
