7. МОНТАЖ ВНУТРИ ТРУБОПРОВОДА

ПЕРЕД НАЧАЛОМ МОНТАЖА РЕКОМЕНДУЕМ ОЗНАКОМИТЬСЯ С ИНСТРУКЦИЕЙ ПО

МОНТАЖУ И ЭКСПЛУАТАЦИИ НАГРЕВАТЕЛЬНОГО КОМПЛЕКТА. ОТ КАЧЕСТВА МОНТА-

ЖА ВО МНОГОМ ЗАВИСИТ ЭФФЕКТИВНОСТЬ И РАБОТОСПОСОБНОСТЬ СИСТЕМЫ.

ДЛЯ МОНТАЖА КАБЕЛЯ ВНУТРИ ТРУБОПРОВОДА В КОМПЛЕКТ ВХОДИТ САЛЬНИКО-

ВЫЙ УЗЕЛ ДЛЯ ВВОДА КАБЕЛЯ В ТРУБУ (ПОСТАВЛЯЕТСЯ НА 2 ТИПА РЕЗЬБЫ – 1’’ И ¾’’).



Установите на трубу тройник соответствующего размера



Установите на тройник сальниковый узел, используя необходимые материалы и

инструменты.



Сборка сальникового узла осуществляется в следующем порядке:

• Наденьте на нагревательный комплект втулку зажимную сальникового узла.

• Наденьте на нагревательный комплект поочередно шайбу, резиновое уплотнение,

шайбу.

Для облегчения установки разожмите шайбу плоскогубцами.

Для облегчения установки резинового уплотнения рекомендуется использовать

неагрессивную смазку.

• Наденьте шайбу уплотнения.



Соберите сальниковый узел, затянув шайбу уплотнения и втулку зажимную так,

чтобы почувствовать сопротивление при затяжке.



Для эффективной работы системы обогрева трубопровод должен быть теплоизо-

лирован минимальной толщиной 20 мм.

Внимание!

Для трубопроводов диаметром менее ¾“ рекомендуем производить монтаж

нагревательного комплекта только на наружную поверхность трубопровода

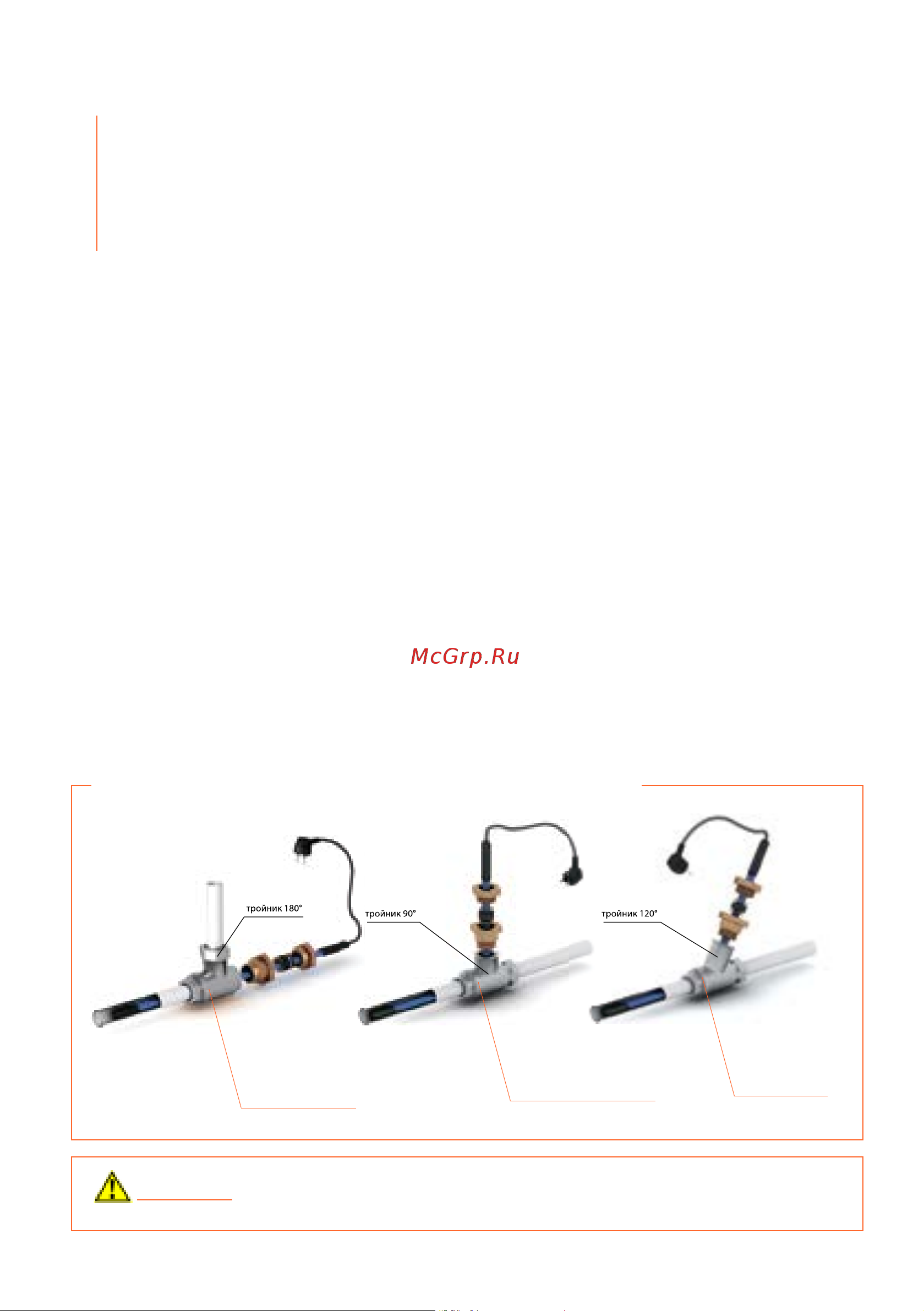

Рис.3. Схемы ввода нагревательнго комплекта внутрь трубопровода:

прямой ввод

ввод под углом 90°

ввод под

углом 120°
